Leica TS16 A R500 (5") (822466) [22/92] Описание системы
TS16, Описание системы
22
2 Описание системы
2.1 Компоненты системы
Основные компо-
ненты
Термины и
Сокращения
Ниже приводятся термины и аббревиатуры встречающиеся в данном руководстве:
Компонент Описание
Прибор TS16 • тахеометр для выполнения измерений, вычислений и
записи данных.
• имеется несколько моделей различного класса
точности.
• совместим с GNSS приемниками, образуюя систему
SmartStation.
• совместим с многофункциональным контроллером CS20
для удаленного управления съемкой.
Полевой контроллер
CS20
Многофункциональный полевой контроллер, позволяющий
выполнять удаленное усправление TS16.
Планшет CS35 Планшет, позволяющий удаленно управлять TS16.
Infinity Офисное ПО, включающее утилиты, поддерживающие
работу с инструментами Leica.

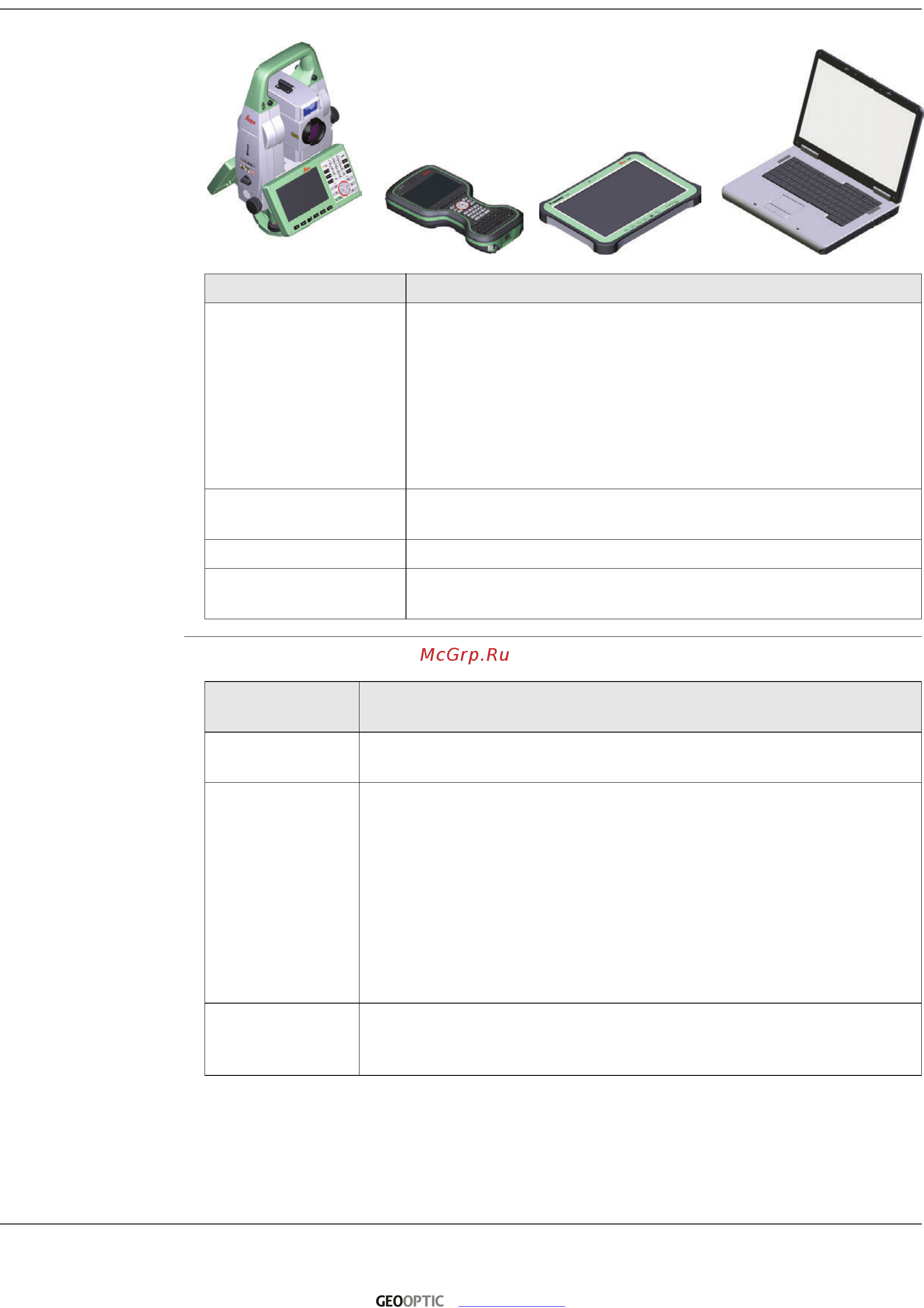

009222_001
TS16
CS20 CS35
Термин/Аббре-
виатура
Значение
Удаленный
режим
Инструмент удаленно управляется с полевого контроллера или
планшета через радиомодуль.
EDM Электронный лазерный дальномер
Термин EDM относится к встроенному в тахеометр лазерному
устройству, позволяющему измерять расстояния.
Доступно два метода измерений:
• Отражат.(IR) метод. измерение на отражатели. Поддержи-
вает расширенный диапазон работы, измерение на большие
расстояния.
• Безотражат (RL) метод. Позволяет выполнять измерения без
использования отражателей.
PinPoint Термин PinPoint относится к технологии безотражательных
измерений больших расстояний за счет применения более узкого
лазерного пучка. Предусмотрено два варианта: R500 и R1000.
www.geooptic.ru
