Leica TS16 A R500 (5") (822466) [51/92] Работа в режиме rtk
TS16, Работа с инструментом
51
4.13 Работа в режиме RTK
Устройства, подхо-
дящие для уста-
новки в GS14 GNSS
В зависимости от модели GS14 один или два устройства являются встроенными:

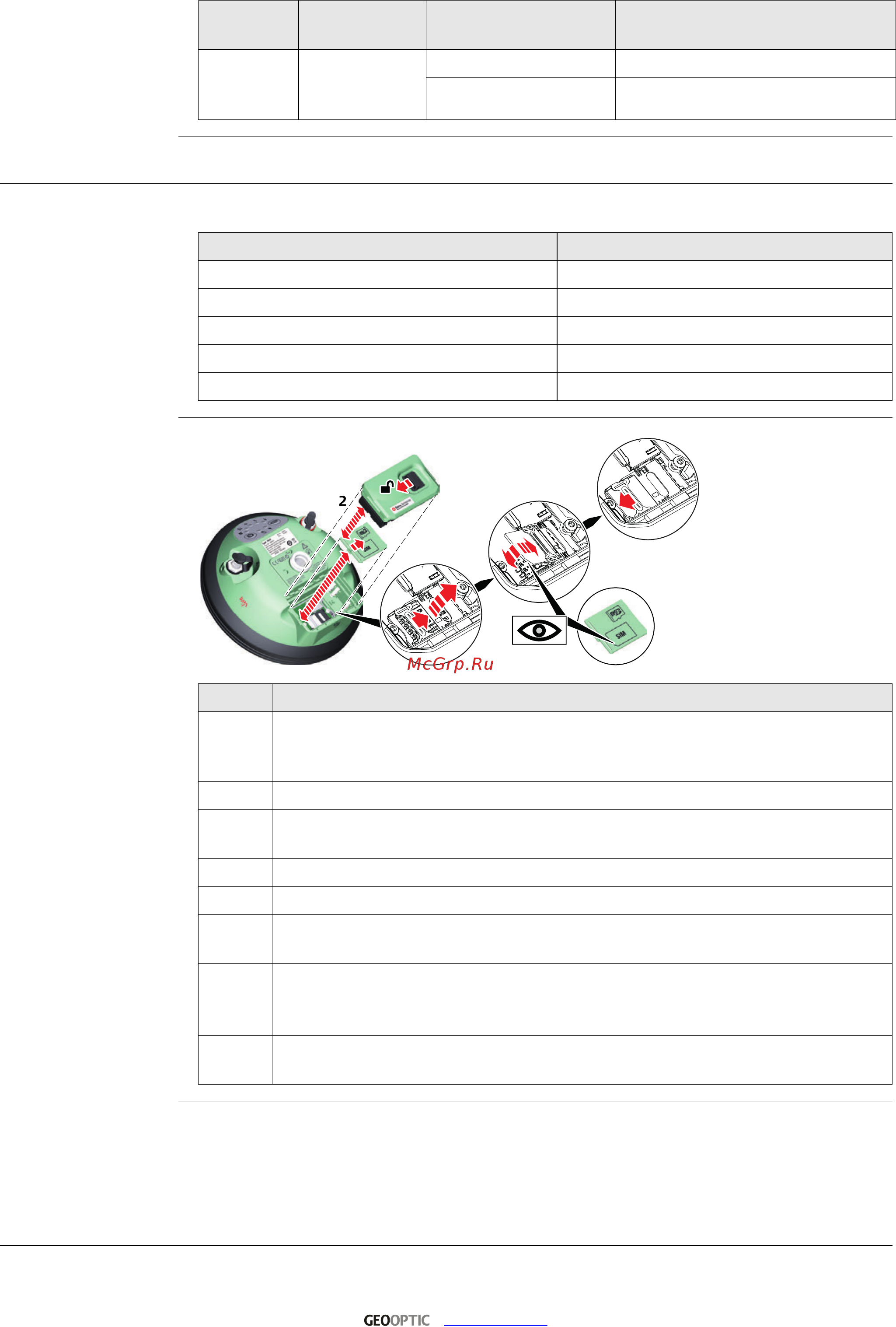

Пошаговая
инструкция по уста-
новке и извлечению
SIM-карты
Инди-
катор
питания
все устрой-
ства
откл питание выключено.
Зеленый Питание включено.
Инди-
катор
Устройство Состояние Описание
Тип Устройство
2G GSM Cinterion BGS2-W
3.75G GSM/UMTS Cinterion PHS8-P/PHS8-J
3.75G GSM/UMTS Cinterion PXS8
RX радио УВЧ Satel OEM20, прием
RX/TX радио УВЧ Satel OEM22, прием/передача
Шаг Описание
Установка и извлечение SIM-карты при включенном GS14 может
привести к необратимым повреждениям карты. Устанавливайте и извле-
кайте SIM-карту только при выключенном GS14.
SIM-карта устанавливается в слот в батарейном отсеке.
1. Переведите защелку батарейного отсека в направлении стрелки с
символом отпирания.
2. Снимите крышку батарейного отсека.
3. Нажмите на замок крышки SIM/microSD-карты и снимите крышку.
4. Нажмите на держатель SIM-карты в направлении стрелки ОТКРЫТЬ и
раскройте его.
5. Поместите карту SIM в держатель так, чтобы микросхема была направ-
лена на разъемы в слоте, как показано на крышке SIM/microSD-карты.
Надавите на держатель SIM-карты.
6. Нажмите на держатель SIM-карты в направлении стрелки ЗАКРЫТЬ,
чтобы закрыть его.
3
1
1
5
4
6
008656_001
www.geooptic.ru
