Русский
188 WILO SE 05/2015
8.4 Символы в графиках/указания В главе 8.6 «Инструкции по эксплуатации» на стр. 191 содер-
жатся графики, наглядно объясняющие концепцию управления
и инструкции для проведения настроек.

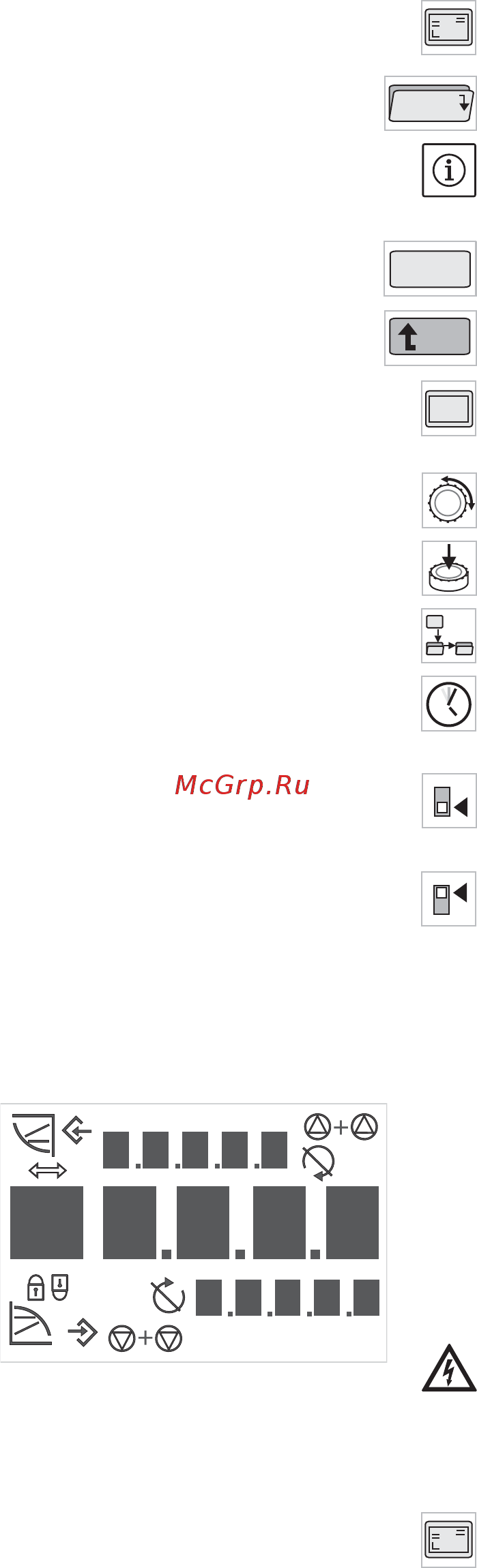

В графиках и инструкциях используются следующие символы
в качестве упрощенного представления элементов меню или
действий:
Элементы меню • Страница состояния меню: стандартный вид на дисплее.
• «Уровнем ниже»:
элемент меню, из которого можно перейти
в меню на уровень ниже (например, из <4.1.0.0> в <4.1.1.0>).
•«Информация»: элемент меню, представляющий информацию
о состоянии устройства или настройках, которые невозможно
изменить.
•«Выбор/настройка»: элемент меню, предоставляющий доступ к
изменяемым настройкам (элемент с номером меню <X.X.X.0>).
«Уровнем выше»: элемент меню, из которого можно перейти
в меню на уровень выше (например, из <4.1.0.0> в <4.0.0.0>).
Страница ошибок меню: в случае возникновения ошибки вместо
страницы состояния указывается текущий номер ошибки.
Действия • Вращение красной кнопки: вращая красную кнопку, можно уве-
личивать или уменьшать настройки или номер меню.
• Нажатие красной кнопки: нажатием красной кнопки можно
активировать элемент меню или подтвердить
изменение.
• Навигация: следовать приведенным ниже указаниям к выполне-
нию действий для навигации в меню до указанного номера меню.
•
Выжидание: на индикаторе значения указывается оставшееся
время (в секундах), пока автоматически не будет достигнуто следу-
ющее состояние, или сможет быть выполнен ввод вручную.
• Установка микропереключателя в позицию «OFF»: установить
микропереключатель с номером «X» под крышкой корпуса в
позицию«OFF».
• Установка микропереключателя в позицию «ON»: Установить
микропереключатель с номером «X» под крышкой корпуса в
позицию «ON».
8.5 Режимы индикации
Тест дисплея
Сразу же после подачи питания электронного модуля в течение
2 секунд проводится тест дисплея, при котором отображаются
все знаки дисплея
(рис. 28). Затем на индикацию выводится
страница состояния.
После прерывания подачи питания электронный модуль прово-
дит различные функции отключения. На протяжении данного
процесса отображается дисплей.
ОПАСНО! Опасно для жизни!
Даже при отключенном дисплее напряжение еще может при-
сутствовать.
• Соблюдать общие указания по безопасности!
8.5.1 Страница состояния индикации Стандартным видом индикации является страница
состояния.
Актуально настроенное заданное значение указывается в циф-
ровых сегментах. Другие настройки указываются при помощи
символов.
12.3
4.1.0.0
4.4.3.0
2.0.0.0
±
E000
ON
X
ON
X
Рис. 28: Тест дисплея
max
max
min
min
2
2
12.3
