Русский
Инструкция по монтажу и эксплуатации Wilo-VeroLine-IP-E, VeroTwin-DP-E 205
УКАЗАНИЕ:
В качестве альтернативы можно настроить также ручной режим
управления (рис. 41) или эксплуатационный режим PID.
Ручной режим управления:
При включении режима «Ручной режим управления» отключа-
ются все остальные способы регулирования. Частота вращения
насоса поддерживается на постоянном значении и настраива-
ется посредством поворотной кнопки.
Диапазон частоты вращения зависит от электродвигателя и типа
насоса
.
PID-регулирование:
Используемый в насосе ПИД-регулятор является стандартным
ПИД-регулятором, описываемым в литературе по технике автома-
тического регулирования. Регулятор сравнивает измеренное теку-
щее значение с заданным значением и пытается максимально
точно адаптировать фактическое значение к заданному. При
использовании соответствующих датчиков могут быть реализо-
ваны различные режимы регулирования, напр., регулирование по
давлению, перепаду
давлений, температуре или потоку. При
выборе датчика следует учитывать электрические характеристики,
приведенные в списке «Табл. 3: Распределение клемм» на стр. 185.
Характеристики регулирования могут быть оптимизированы
путем изменения параметров P, I и D. Составляющая P (или про-
порциональная) регулятора указывает на линейное усиление
отклонения между текущим и заданным значениями на выходе
регулятора. Направление регулирования определяется знаком
перед составляющей P.
Составляющая I (или интегральная) регулятора компенсирует
отклонение регулируемой величины. Постоянное отклонение при-
водит к линейному повышению на выходе регулятора. Это позво-
ляет избежать постоянного отклонения регулируемой величины.
Составляющая D (или дифференциальная) регулятора реагирует
непосредственно на скорость изменения отклонения регулируе-
мой величины. Это влияет на скорость реакции системы. В каче-
стве заводской установки составляющая D установлена на нуль,
т.к. это подходит для большого количества применений.
Параметры следует изменять только с небольшим шагом, посто-
янно контролируя реакцию системы на изменения. Адаптация
значений параметров должна выполняться только специали-
стами в области техники автоматического регулирования.
Табл. 8: Параметры PID

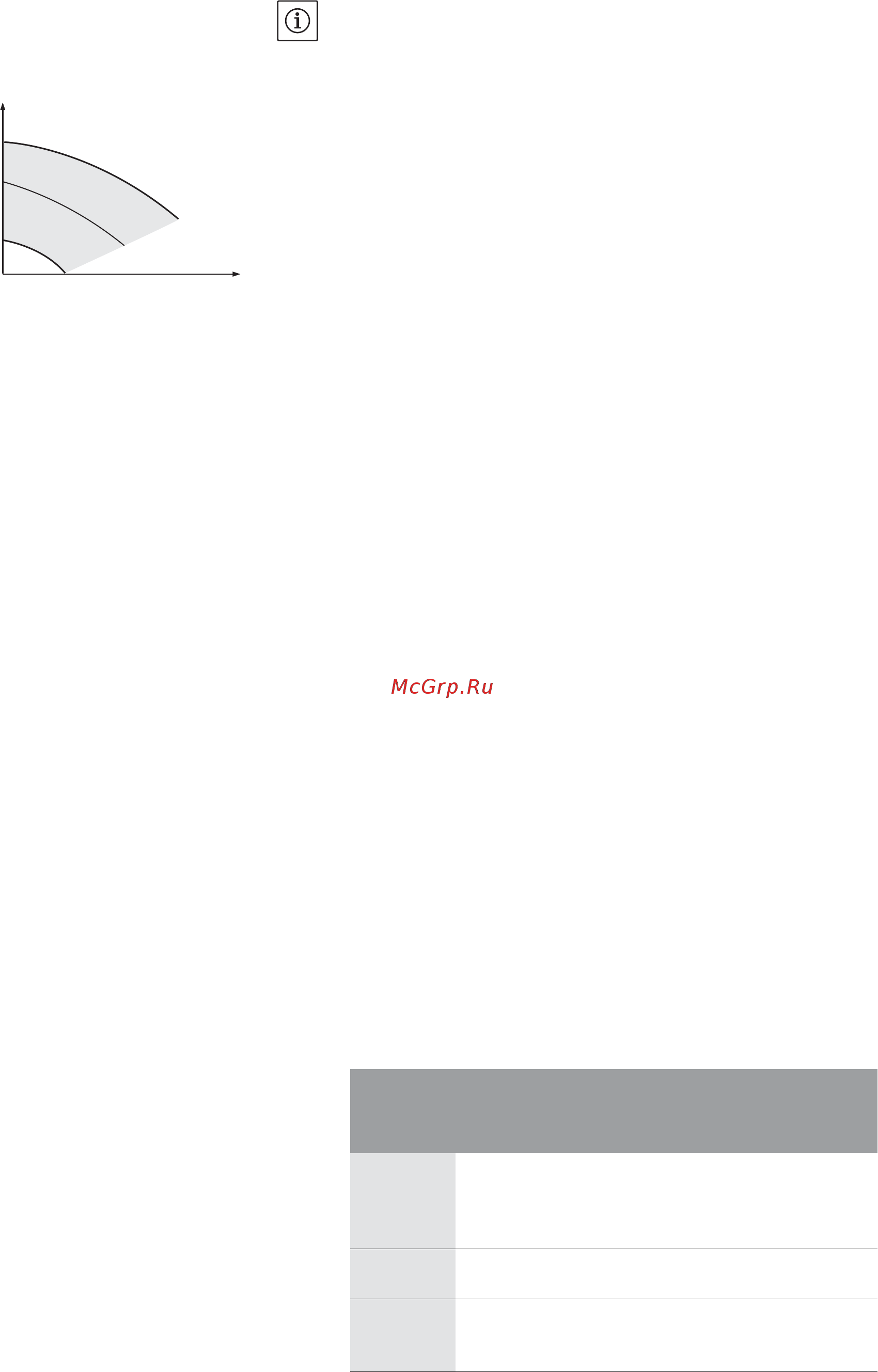

Рис. 41: Ручной режим управления
Q
H
H
Q
n
min
n
max
s
H
s
Составля-
ющая регу-
лирования
Заводская
установка
Диапазон на-
стройки
Шаг
P 0,5 –30,0 ... –2,0
–1,99 ... –0,01
0,00 ... 1,99
2,0 ... 30,0
0,1
0,01
0,01
0,1
I 0,5 с 10 мс ... 990 мс
1 с ... 300 с
10 мс
1 с
D 0 с
(= деактивиро-
вано)
0 мс ... 990 мс
1 с ... 300 с
10 мс
1 с
