Редакция s-v4_4
2
6 Информативность

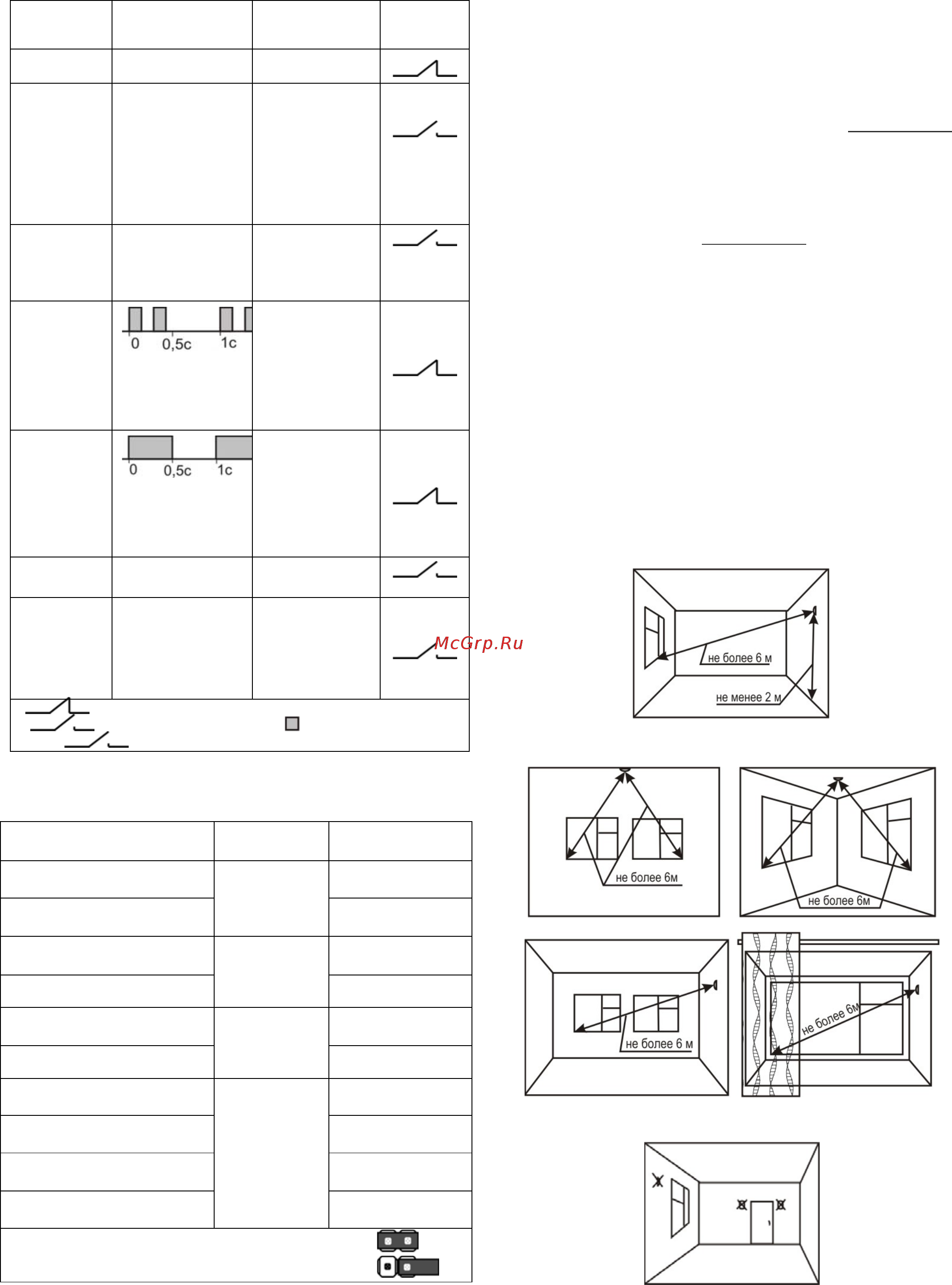

Таблица 1 - Извещения на индикатор и реле
Виды
извеще-
ний
Зеленый
индикатор
Красный
индикатор
Реле
Норма Не горит Не горит
Тревога Не горит
Загорается
1 раз на 7 с
при обнару-
жении разру-
шающих воз-
действий на
охраняемое
стекло
в тече-
ние
7 с
Тревога
в режиме
"Память
тревоги"
Не горит
Горит
постоянно
в тече-
ние
7 с
Высоко-
частотная
помеха
Индикация в
течение вре-
мени воздейст-
вия помехи
Не горит
Низкочас-
тотная
помеха
Индикация в
течение вре-
мени воздейст-
вия помехи
Не горит
Вскрытие Не горит Не горит
TMP
Напряже-
ние пита-
ния ниже
допусти-
мого
Не горит
Мигает 1 раз в
5с при пони-
жении напря-
жения питания
ниже 8 В
" " – реле замкнуто,
"
" – реле разомкнуто, – индикатор горит,
"TMP
" – цепь TMP разомкнута
7 Режимы работы
Таблица 2 - Режимы работы и способы их установки
Режим работы
Название
вилки
Положение
перемычки
Режим "Память тревоги"
выключен
–
Режим "Память тревоги"
включен
Mem
+
Индикация помехи
выключена
–
Индикация помехи
включена
Green
+
Индикация тревоги
выключена
–
Индикация тревоги
включена
Red
+
Минимальная
чувствительность
– , –
Низкая
чувствительность
+ , –
Высокая
чувствительность
– , +
Максимальная
чувствительность
Sens0,
Sens1
+ , +
"+" - перемычка установлена на два штыря вилки
"
–" - перемычка снята (или установлена на один
штырь вилки)
• Режим "Память тревоги" позволяет зафиксировать
факт разрушения охраняемого стекла в период охраны. Из-
вещение "Тревога" выдается (красный индикатор горит по-
стоянно) до выключения питания. Контакты реле работают
в обычном режиме.
• Низкий или минимальный уровень чувствительности
рекомендуется устанавливать, если извещатель использу-
ется на дальности менее 3 м или в помещении
, где мало
предметов интерьера. Данный режим целесообразно ис-
пользовать при толщине охраняемого стекла 5 мм и более.
• Максимальный или высокий уровни чувствительности
рекомендуется устанавливать, если извещатель использу-
ется на максимальной дальности или в помещении, где мно-
го предметов. Данный режим целесообразно использовать
на любой дистанции, если толщина хотя бы одного охра-
няемого стекла равна или меньше 3 мм.
8 Установка и подготовка к работе
8.1 К работам по установке, монтажу, обслуживанию и экс-
плуатации извещателя допускаются лица, имеющие квали-
фикацию электромонтера охранно-пожарной сигнализации
не ниже пятого разряда и допущенные к работе с электроус-
тановками до 1000 В.
8.2 Извещатель после транспортировки в условиях, отлич-
ных от условий эксплуатации, выдержать в упаковке в усло-
виях эксплуатации в течение 12 ч.
Вынуть извещатель из упаковки.
8.3 Выбор места установки
8.3.1 Рекомендуемая высота установки на стене и рас-
стояние до самой удаленной точки охраняемого стекла
8.3.2 Варианты размещения
8.3.3 Не рекомендуемые места установки
