8.3.4 Не допускается работа извещателя в помещении с

высоким уровнем звуковых помех (о повышенном уровне

помех свидетельствуют извещения "Высокочастотная поме-

ха" или "Низкочастотная помеха").

8.3.5 В помещении на период охраны должны быть закры-

ты двери, форточки, отключены вентиляторы, трансляцион-

ные громкоговорители и другие возможные источники звуко-

вых помех.

8.3.6 При установке извещателя все участки охраняемого

стекла должны быть в пределах его прямой видимости, за-

прещается маскировка извещателя декоративными штора-

ми, т.к. при этом возможна потеря его чувствительности.

8.3.7 Провода ШС и цепей питания следует располагать вдали

от мощных силовых и высокочастотных кабелей.

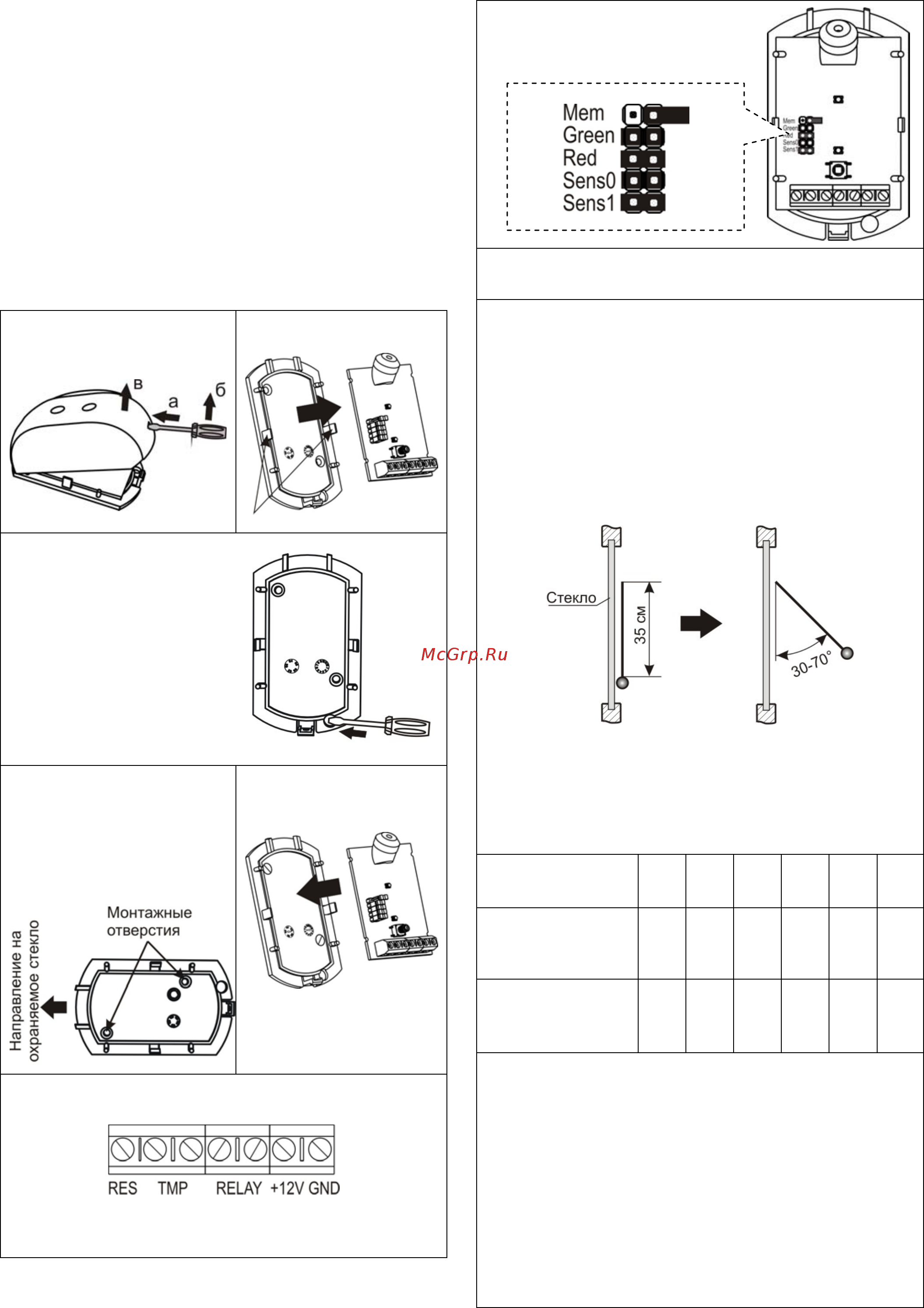

8.4 Порядок установки

1 Вытолкнуть защелку ос-

нования из паза крышки.

Снять крышку

2 Отогнуть зацепы на

основании. Снять плату

Зацепы

3 Выдавить в основании

заглушку отверстия для вво-

да проводов (имеется воз-

можность выдавливания

второго отверстия для ввода

проводов в намеченном мес-

те крышки)

Провести провода от источ-

ника питания и шлейфа сиг-

нализации через отверстие

для ввода проводов в осно-

вании извещателя

4 Сделать разметку на вы-

бранном месте по прило-

женному основанию.

Основание извещателя

ориентировать строго по

рисунку. Закрепить осно-

вание

5 Установить печатную

плату на место

Закрепить подведенные провода в клеммах извещателя.

Для удобства подключения оконечного резистора, пре-

дусмотрена дополнительная клемма RES

Установить перемычки на вилки

Green, Red, Sens0, Sens1

8 Включить питание извещателя, зеленый и красный инди-

каторы загорятся на 1 с

9 Провести тестирование извещателя, для чего на-

нести в наиболее удаленной части контролируемого

стекла тестовый (неразрушающий) удар:

1) испытательный стальной шар диаметром 21-22 мм,

массой 32-48 г, подвешенный на нити длиной 35 см, раз-

местить непосредственно у стекла, не касаясь его;

2) не изменяя точки подвеса, отклонить шар по верти-

кали в плоскости, перпендикулярной плоскости стекла,

без провисания нити, на угол 30−70° (таблица 3) и от-

пустить.

При ударе испытатель не должен загораживать собой

извещатель;

3) при нанесении тестового удара должны загореться

красный индикатор на 7 с и разомкнуться реле (прокон-

тролировать на приемно-контрольном приборе) или

дважды мигнуть зеленый индикатор (извещение «Высо-

кочастотная помеха»).

Таблица 3 - Угол отклонения шара

Толщина стекла, мм

Менее

3−4 4−5 5−6 6−7

Более

Угол отклонения шара

для стекла, защи-

щенного полимерной

пленкой, град

45 50 55 60 65 70

Угол отклонения

шара для остальных

видов стекол, приве-

денных в п. 1.1, град

30 35 40 45 50 55

Примечание – Допускается тестировать работоспо-

собность извещателя имитаторами разбивания стек-

ла марок “Honeywell“: FG-701 Glassbreak Simulator, “Ар-

гус-Спектр“: АРС Имитатор Акустический Разбивания

Стекла, “DSC

”:AFT-100 Glassbreak Simulator, рабо-

тающим в режиме “plate”.

Внимание! При необходимости протестировать ра-

ботоспособность извещателя при реальном разбитии

стекла необходимо обязательно закрепить стекло в

раме! Разбитие незакрепленного листа стекла (по-

лотна) или бутылки не гарантирует выдачи извеще-

ния «тревога», так как извещатель разработан и на-

строен для обнаружения разбития стекол в раме или

закрепленных в стене!
