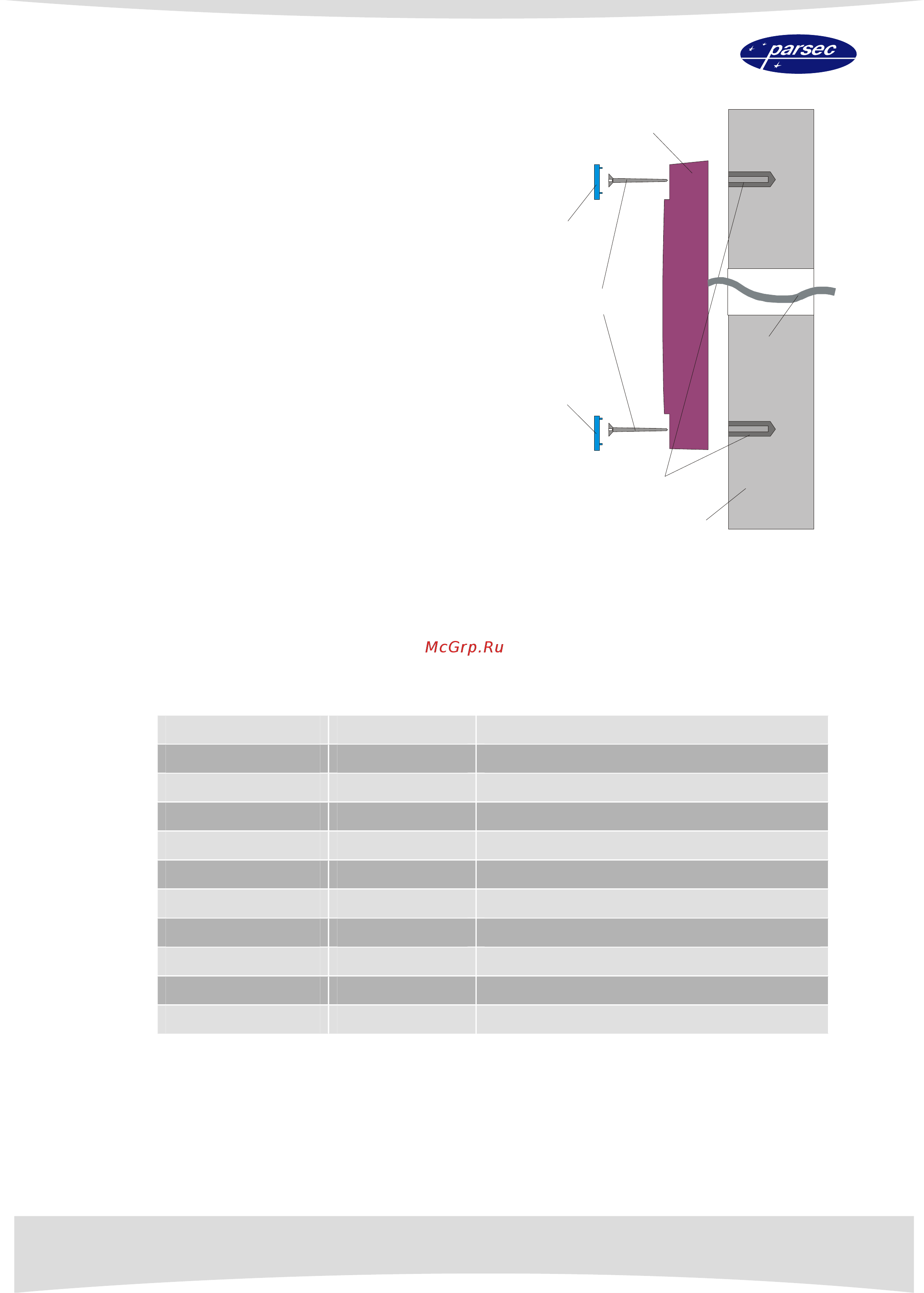

Подключение считывателя
Версия 5.1 страница 4
Крепление считывателей PR-H16
На рисунке 3 приведена схема установки
считывателя PR-H16.
Если установлены декоративные накладки в
верхней и нижней частях считывателя, то
снимите их, поддев сбоку тонкой отверткой.
Нижней считается накладка с логотипом,
верхней – с линзой для светодиода. Для
крепления считывателя необходимо
просверлить на одной вертикали два
отверстия под прилагаемые пластмассовые
дюбели. Расстояние между центрами
отверстий
равно 132 мм. Отверстия должно
быть диаметром 6 мм и глубиной 35 мм.
Вставьте в них прилагаемые дюбели.
Подключите считыватель к предварительно
заложенному кабелю, соединяющему его с
контроллером, после чего закрепите корпус
считывателя двумя прилагаемыми
саморезами. Защелкните верхнюю и
нижнюю накладки. При необходимости
накладки можно дополнительно
зафиксировать каплей нитроклея, но в этом
случае
демонтаж считывателя станет
проблематичным.
Корпус
Накладка
верхняя
Накладка
нижняя
Кабель
Стена
Дюбели
Саморезы
Рисунок 3. Крепление считывателя PR-H16.
Подключение считывателя
Кабели
Считыватели снабжены 8-жильным цветным кабелем, с помощью которого производится
их подключение к контроллерам. Назначение выводов указано в таблице, приведенной
ниже.
Цвет Наименование Назначение
Красный
+V Напряжение питания
Черный
GND Общий вывод
Зеленый
D0/Sig Данные «0» / Сигнал Touch Memory
Белый
D1 Данные «1»
Белый для PR-H16 D1/Sig Данные «1» / Сигнал Touch Memory
Оранжевый
Led-G Включение зеленого светодиода
Коричневый
Led-R Включение красного светодиода
Желтый
BEEP Включение зуммера
Синий
Hold Блокировка работы считывателя
Синий для PR-H16 Hold Запрет чтения карт при лог. «0»
Рекомендуемый тип кабеля между считывателем и контроллером – неэкранированный
многожильный сигнальный кабель с сечением каждого провода 0,22 кв. мм. При
использовании такого кабеля максимальное удаление считывателя от контроллера – до
100 метров.
При использовании режима Wiegand 26 линии 0 и 1 (белый и зеленый провода)
подключают к соответствующим клеммам контроллера.
