2. ХАРАКТЕРИСТИКИ
Идентификаторы: карты стандарта EM-Marine , HID (Prox Card II), MIFARE
Автоматическое определения стандарта карты без дополнительных настроек.
Дальность считывания карт/брелков- 2-10 см:
Выходной протокол: -Dallas Touch Memory -Wiegand-26 – RS232, RS485
Удалённость считывателя от контроллера в режиме DS1990A, не более, 15м
Удалённость считывателя от компьютера в режиме Wiegand, не более, 100м
Удалённость считывателя от компьютера по RS 232, не более, 5м
Удалённость считывателя от компьютера по RS 485, не более, 1200м (рекомендуем использовать
конвертер USB-485 Z-397)
Подтверждение считывания карты: сигнал зуммера, двухцветный светодиод
Напряжение питания: 9 - 16 В постоянного тока
Потребление тока в режиме ожидания карты, не более: 80 мА
Рабочая температура (в помещении): от -40°С до + 50°С
Относительная влажность, не более: 95 %
Размеры: 115х75х22 мм.
Исполнение: накладной корпус с крышкой. Схема залита компаундом.
3. РАБОТА СЧИТЫВАТЕЛЯ
Работа считывателя без использования внешнего управления индикацией (внутренняя индика-
ция):
1.Всегда, когда нет карты в поле считывателя, горит красный светодиод.
2.В момент поднесения карты выключается красный светодиод и вспыхивает зелёный и ко-
роткий звук.
3.Пока карта в поле нет световой индикации.
Внешнее управление красным, зелёным светодиодом и звуком осуществляется замыканием на
общий контакт ( активный «О»).
Внешняя индикация может работать в совокупности с внутренней индикацией, т.е. внешнее
управление исключает только тот канал, по которому замечено внешнее управление.

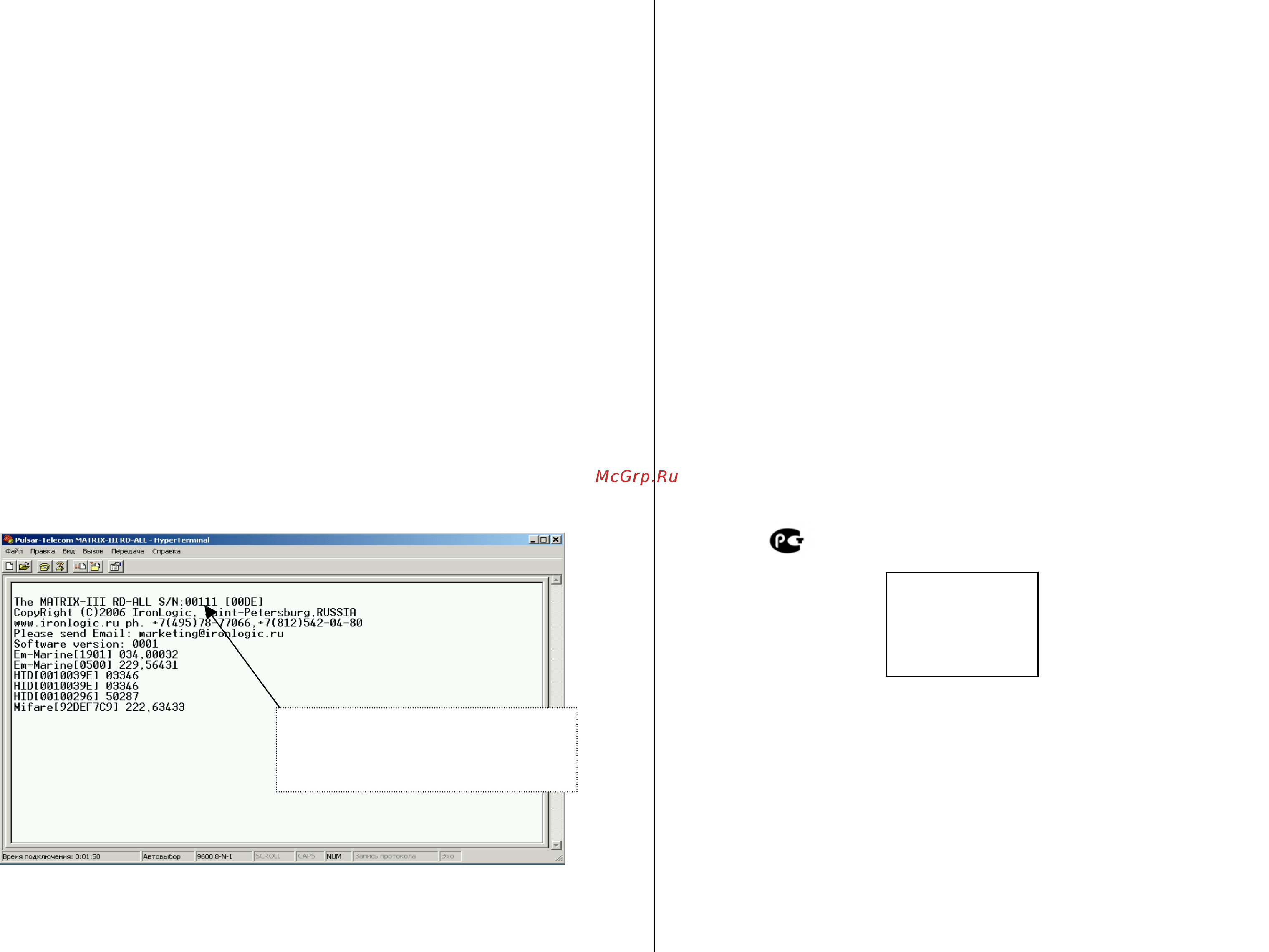

Считанный номер карточки передаётся на выход -Dallas Touch Memory -Wiegand-26 – RS232,
RS485. При подключении считывателя к ПК через RS232 или RS 485 в окне программы Hyper
Terminal выводится наименование стандарта карты и номер в формате Wiegand26. Для последова-
тельных портов нужно настроить следующие параметры связи: скорость – 9600, бит-8, чётность-
нет, стоповые биты-1, управление потоком-нет
Для вывода на экран программы данных об изделии ( серийный номер) нажмите клавишу на кла-
виатуре ПК «I»У каждого считывателя свой серийный номер, который необходим при обновле-
нии "FirmWare" изделия пользователем.
4. МОНТАЖ И ПОДКЛЮЧЕНИЯ
Считыватель монтируется на плоской поверхности в месте, обеспечивающем беспрепятственное
поднесение к нему PROXIMITY-карты.
Для монтажа cчитывателя “MATRIX-III”RD-ALL выполните следующие операции:
1. Снимите верхнюю крышку.
2. Разметьте и просверлите отверстия для крепления под размер отверстий считывателя .
3. Заведите кабель от считывателя в отверстие и подсоедините провода в соответствии со схемой.
В местах соединения провода заизолируйте.
4. Уложите кабель. Подайте питание и проверьте работу считывателя.
При подаче питания на считывателе загорается красный светодиод.
5. Установите считыватель и закрепите его винтами.
6. Установите и закрепите верхнюю крышку.
5. КОМПЛЕКТ ПОСТАВКИ
Считыватель “MATRIX-III”RD-ALL -1 шт.
Шуруп 3х30- 2шт.
Дюбель – 2шт.
Инструкция по эксплуатации – 1шт
6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации – 18 месяцев со дня продажи, но не более 24 месяцев от даты вы-
пуска.
Основания для прекращения гарантийных обязательств:
· нарушение настоящей Инструкции и ТО;
· наличие механических повреждений;
· наличие следов воздействия агрессивных веществ;
· наличие следов неквалифицированного вмешательства в схему.
В течение гарантийного срока Изготовитель бесплатно устраняет неисправности, возникшие по вине
Изготовителя, или заменяет неисправные узлы и блоки.
Ремонт производится в мастерской Изготовителя.
Заводской номер:
Дата выпуска
Дата продажи: «_____» _______________________200___г.
Продавец__________________________________________
Сертификат ГОСТ Р № РОСС RU.ME83.B00374
Серийный номер считывателя 00111
У каждого считывателя свой серийный номер.
Необходим при обновления "FirmWare" изде-
лия пользователем
по RS232.
