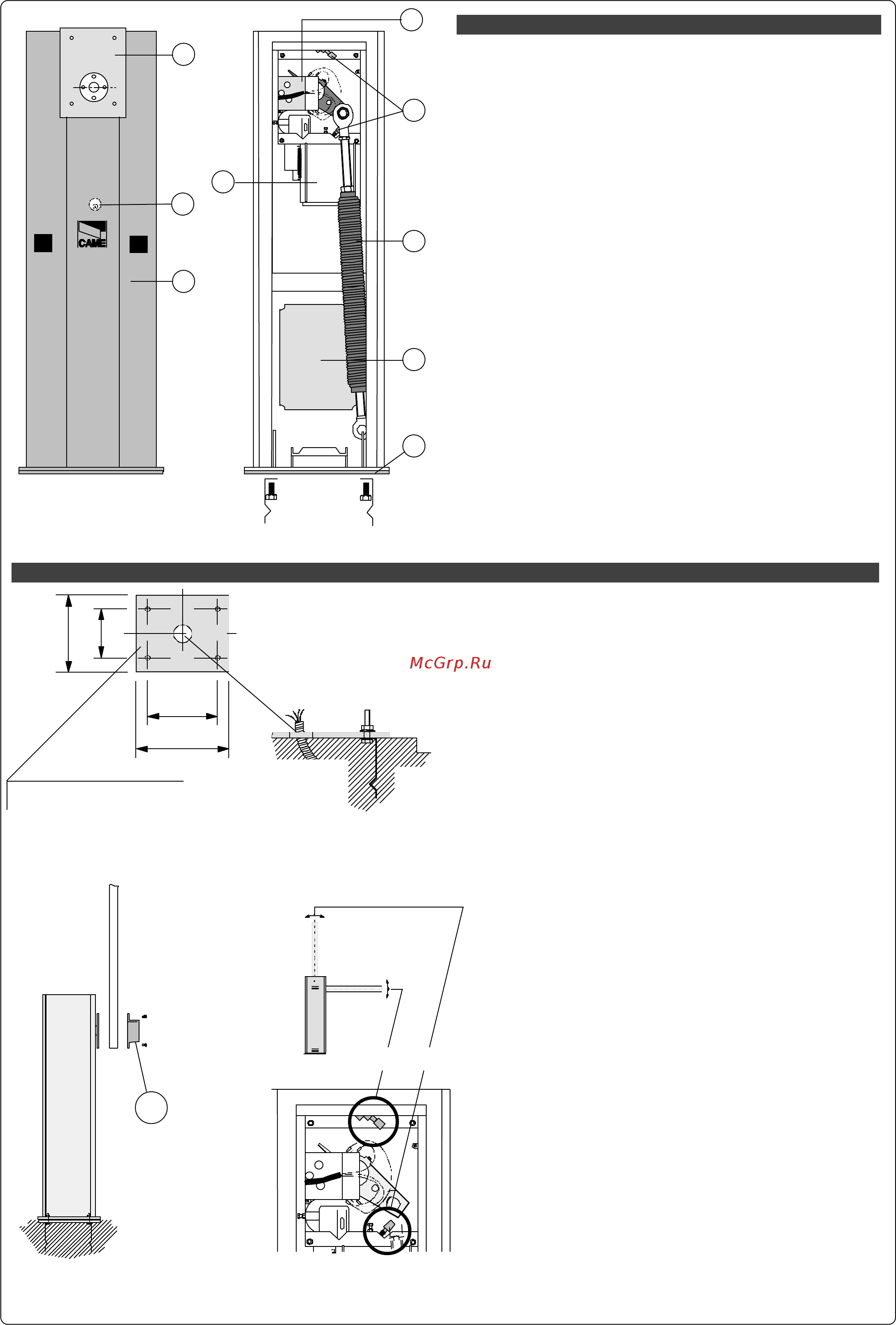

ТЕХНИЧЕСКОЕ ОПИСАНИЕ А Корпус шлагбаума из 2 5 мм гальванизированной 64000 или 2 мм нержавеющей 64001 стали с отверстиями для крепления аксессуаров В Монтажное основание из гальванизированной стали с 4 анкерами и болтами С Фланец для крепления стрелы О Система разблокировки редуктора шлагбаума Е Двигатель 24 В Б Пружина выполняющая роль противовеса 6 Механические упоры для фиксации конечных положений стрелы шлагбаума Н Микровыключатели включающие режим замедления в конце циклов открывания и закрывания I Блок управления 2137 2Ь37Б МОНТАЖ 1 Для установки шлагбаума забетонируйте площадку в соответствие с указанными размерами монтажного основания При бетонировании заложите в бетон монтажное основание с анкерными пластинами Бетонное основание должно быть строго горизонтально и полностью очищено Резьбы всех болтов со стороны бетонного основания должны быть открыты на всюдлину Из бетонного основания должны также быть выведены наружу необходимые электрические кабели 2 Установите тумбу шлагбаума на бетонное основание ВНИМАНИЕ Рекомендуется устанавливать корпус таким образом чтобы дверца могла открываться со стороны охраняемой площадки Смонтируйте шлагбаум следующим образом сначала определите требуемую длину стрелы шлагбаума Затем укрепите стрелу шлагбаума с помощью держателя А и четырех болтов входящих в комплект поставки В конечных положениях шлагбаума открыто закрыто стрела должна быть строго вертикальна и горизонтальна Выравнивание достигается положением механических упоров В и С см рисунок з
