DSL-G225 Беспроводной маршрутизатор VDSL2 с поддержкой
ADSL2+/3G/Gigabit Ethernet WAN и USB-портом
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Передняя и верхняя панели

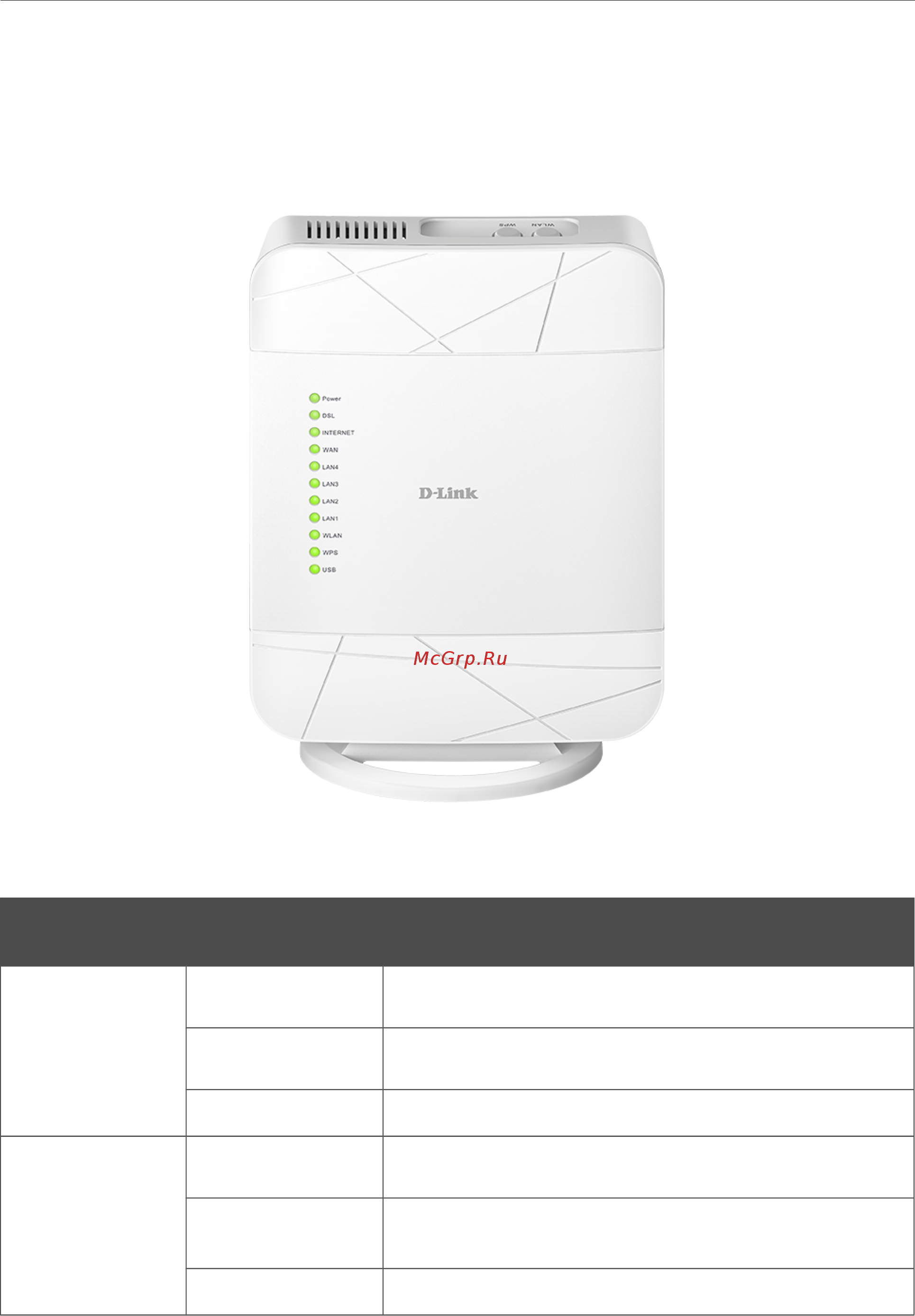

Рисунок 1. Вид передней панели DSL-G225.
Светодиодный
индикатор
Режим Значение
Power
Горит постоянно
(зеленый)
Питание включено.
Горит постоянно
(красный)
Маршрутизатор в режиме аварийного восстановления.
Не горит
Питание отключено.
DSL
Горит постоянно
(зеленый)
Синхронизация DSL прошла успешно.
Мигает (зеленый)
Попытка обнаружить несущий сигнал и
синхронизировать DSL.
Не горит
Нет несущего сигнала.
Страница 10 из 173
