15
Управляемый стекируемый коммутатор 2+/3 уровня
1. Установите дополнительные интерфейсы (например, TX432) в соответствующий слот на
коммутаторе (см. раздел 3.4 Установка и снятие дополнительных интерфейсов).
2. В веб-интерфейсе управления каждого коммутатора выберите в меню Stack (Стек)
→
Stack Management (Управление стеком)
→
Stack Config (Настройка стека) и
включите режим стека M1 и M2 (порт 1/1/1 и 1/1/2 в веб-интерфейсе). Не забудьте
нажать Save Config (Сохранить настройки) после изменения конфигурации.
3. Отключите питание коммутаторов, затем соедините все пары дополнительных
интерфейсов с помощью кабеля 10 Гбит/с SFP+ (например, TP-LINK TXC432-CU1M/
TXC432- CU3M) на коммутаторах. Таким образом, создаётся топология стека
«кольцо» (см. рисунок ниже). Топология «кольцо» обеспечивает надёжность и
отказоустойчивость сети.
M1
SFP+
M2
SFP+
CLASS 1 LASER PRODUCT
TX432
Module
Power
PS OK
Fault
PSM150-AC
100-240V~ 50/60Hz 2.5A
M1
SFP+
M2
SFP+
CLASS 1 LASER PRODUCT
TX432
Module
Power
PS OK
Fault
PSM150-AC
100-240V~ 50/60Hz 2.5A
M1
SFP+
M2
SFP+
CLASS 1 LASER PRODUCT
TX432
Module
Power
PS OK
Fault
PSM150-AC
100-240V~ 50/60Hz 2.5A
M1
SFP+
M2
SFP+
CLASS 1 LASER PRODUCT
TX432
Module
Кабель SFP+

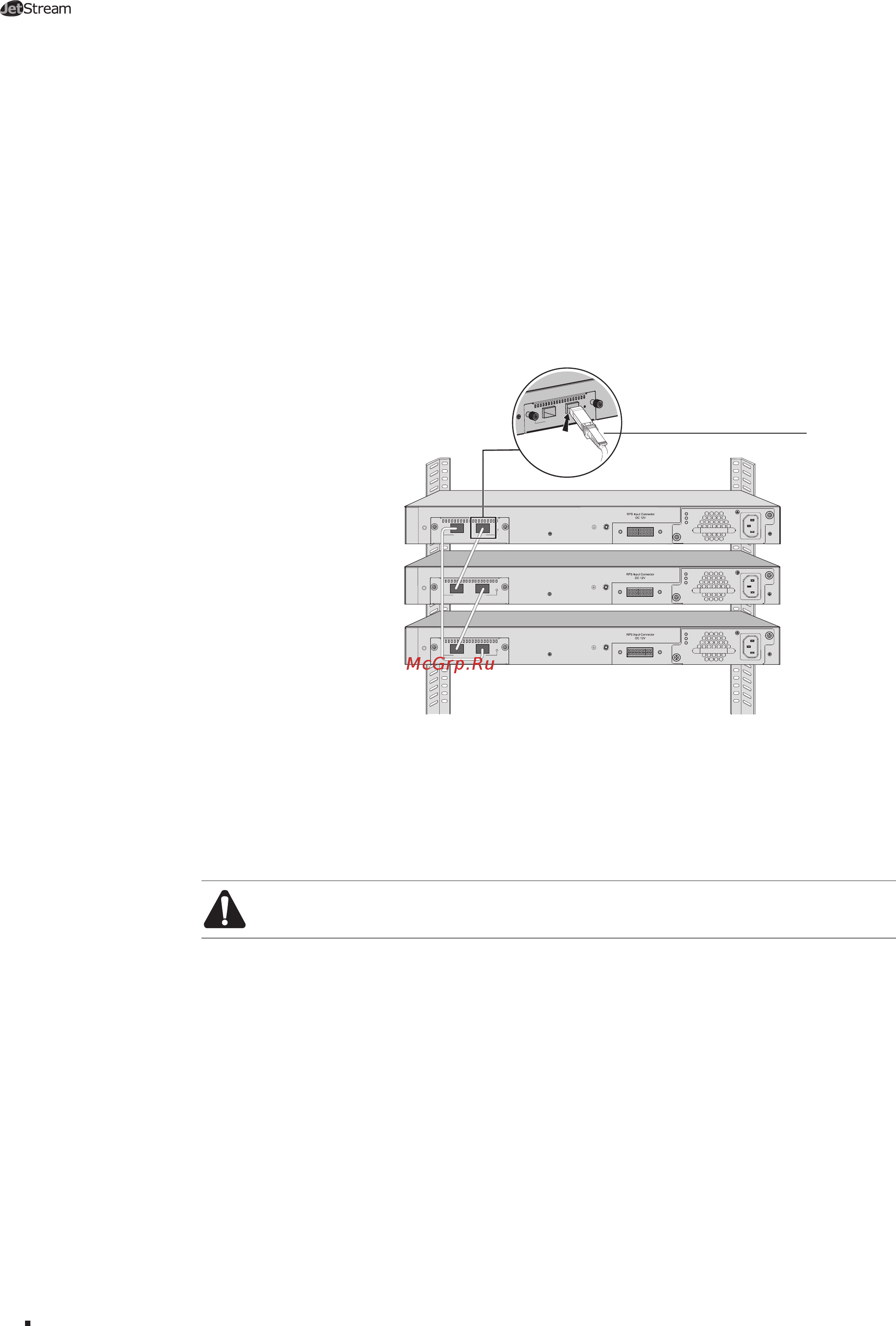

Рисунок 3-7 Стекирование с помощью дополнительных интерфейсов
4. Включите питание коммутаторов, после чего коммутаторы автоматически определят
главный коммутатор. На главном коммутаторе загорится индикатор Master.
5. Любым коммутатором в стеке можно управлять с помощью веб-интерфейса/SSH/
Telnet/консоли.
Внимание: Минимальный радиус сгибания кабелей TP-LINK SFP+ составляет 45 мм.
Сгибание кабеля SFP+ с меньшим радиусом приведёт к его немедленной поломке.
