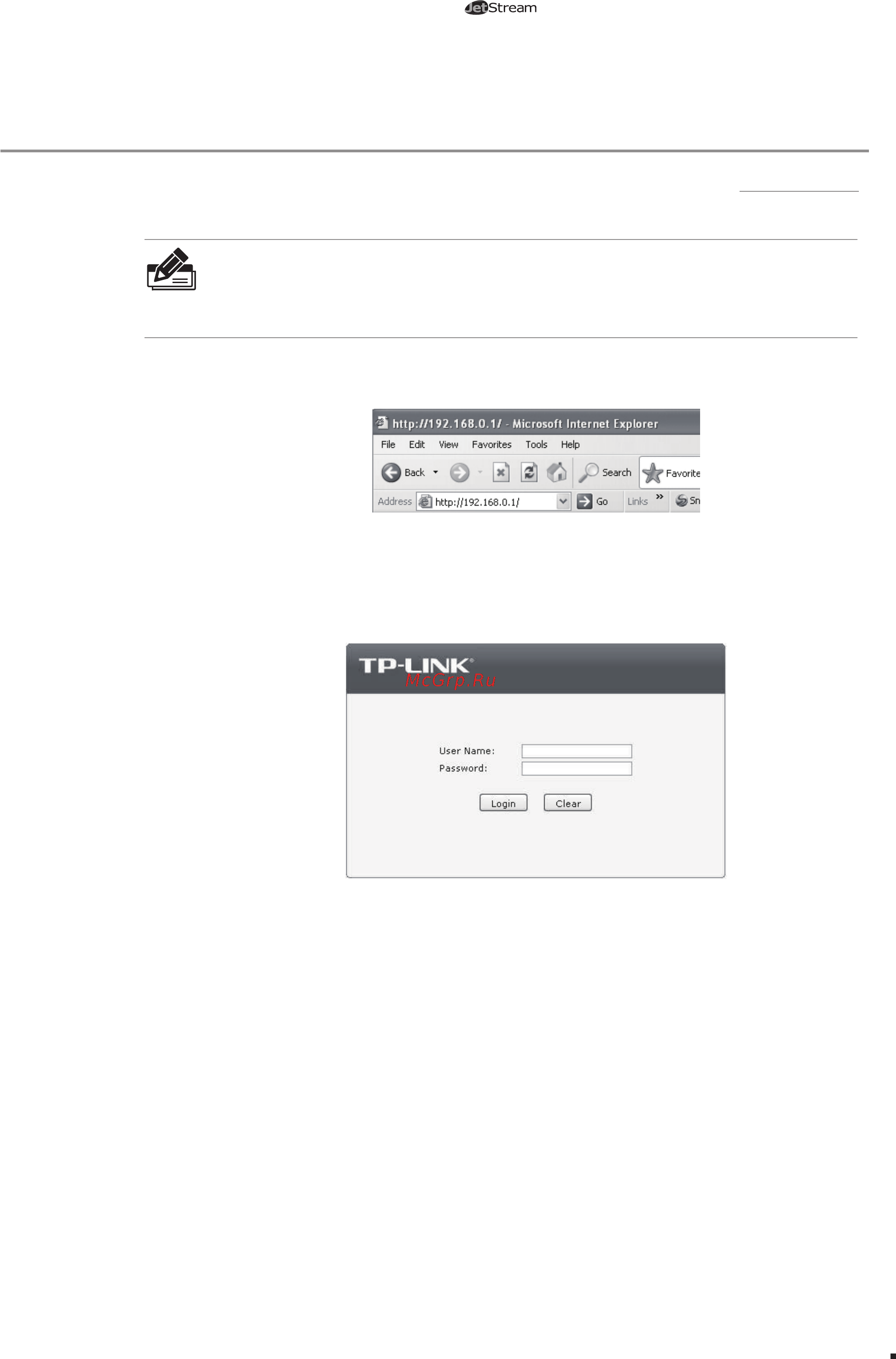

26
Управляемый стекируемый коммутатор 2+/3 уровня
Глава 6 Настройка
6.1 Настройка коммутатора через веб-интерфейс управления
Примечание: Для доступа к графическому веб-интерфейсу управления IP-адрес
вашего компьютера должен находиться в одной подсети с IP-адресом коммутатора.
Используйте IP-адрес 192.168.0.x (где «х» - любое число от 2 до 254) и маску подсети
255.255.255.0.
1. Для доступа к графическому веб-интерфейсу управления коммутатором откройте
браузер, в адресную строку браузера введите адрес http://192.168.0.1 и нажмите Enter.
Рисунок 6-1 Веб-браузер
2. В нижнем реестре введите имя пользователя admin и пароль admin. Затем нажмите
кнопку Login (Вход) или клавишу Enter.
Рисунок 6-2 Вход
3. После успешного входа перед вами появится главная страница веб-интерфейса
управления коммутатором (см. рисунок ниже) и вы сможете произвести настройку,
выбрав в меню слева нужный вам раздел.
