Tp-Link T2700G-28TQ ЧЕРНЫЙ [6/40] Описание устройства
![Tp-Link T2700G-28TQ ЧЕРНЫЙ [6/40] Описание устройства](/views2/1346594/page6/bg6.png)
01
Управляемый стекируемый коммутатор 2+/3 уровня
Глава 1 Общая информация
1.1 Описание устройства
TP-LINK JetStream T2700G-28TQ/T3700G-28TQ представляет собой управляемый стекируемый
коммутатор 2+/3 уровня с 4 слотами SFP+. T2700G-28TQ/T3700G-28TQ отлично подойдёт для
использования в крупных компаниях, научных комплексах или на предприятиях малого и
среднего бизнеса, где требуется высокопроизводительное, надёжное и доступное решение с
портами 10 Гбит/с.
T2700G-28TQ/T3700G-28TQ обеспечивает возможность объединения в стек до 8 устройств и
предоставляет широкие возможности масштабирования и большие резервы для защиты сетей.
Для наиболее надёжной защиты основной блок питания коммутаторов T2700G-28TQ/T3700G-
28TQ является съёмным. Резервный блок питания обеспечит работу коммутатора в случае
перебоев или проблем с электропитанием. Замена основного блока питания производится без
отключения коммутатора, таким образом, время вынужденного простоя минимизируется или
вовсе исключается.
Благодаря поддержке дополнительных функций, например OSPF, VRRP, IGMP и PIM DM/SM,
коммутатор T3700G-28TQ поможет вам полностью реализовать весь потенциал масштабируемых
сетей. Модель T2700G-28TQ имеет возможность обновления лицензии до полного коммутатора 3
уровня для добавления функций маршрутизации 3 уровня.
Примечание:
Если вы хотите получить лицензию 3 уровня T2700G-28TQ-L1000 для коммутатора T2700G-
28TQ, выполните следующие действия
：
1. Купите лицензионный ключ у авторизованного дистрибьютора TP-LINK
.
2. Зайдите на веб-сайт TP-LINK, найдите модель T2700G-28TQ, с помощью лицензионного
ключа, серийного номера и МАС-адреса коммутатора загрузите лицензию T2700G-
28TQ-L1000.
1.2 Внешний вид устройства
■
Передняя панель

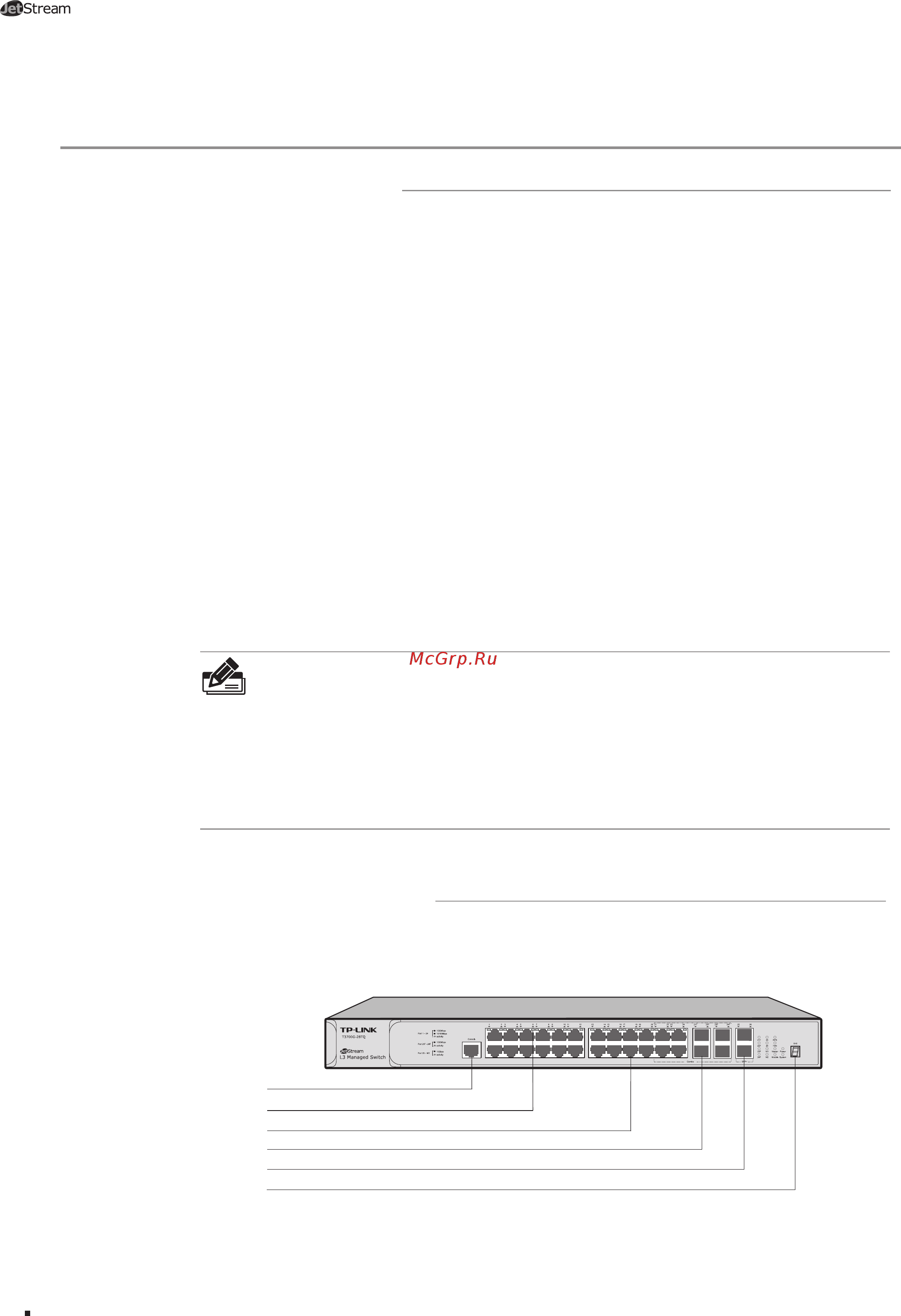

Передняя панель коммутатора T3700G-28TQ изображена на рисунке ниже.
Консольный порт
Индикаторы
Порт SFP
Порты 10/100/1000 Мбит/с (разъём RJ45)
Порт SFP+
Индикатор номера устройства в стеке
Рисунок 1-1 Передняя панель T3700G-28TQ
