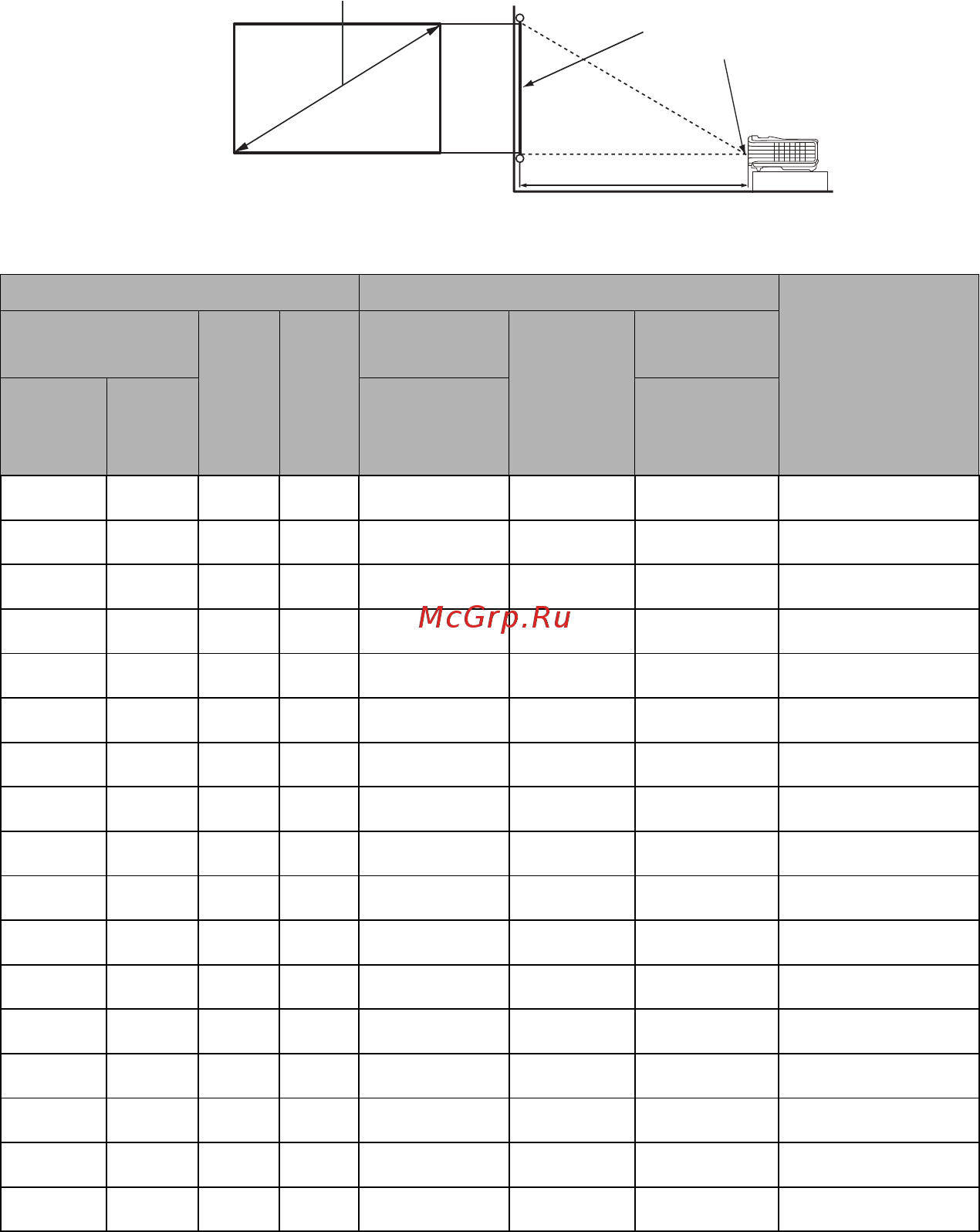

Расположение проектора 17
Например, при 120-дюймовом экране рекомендуемое расстояние
проецирования составляет 501 см, а вертикальное смещение составляет
18,3 см.
Например, если полученное расстояние проецирования составляет 6,0 м
(626 см), наиболее близким значением в столбце"Расстояние до экрана (см)"
является 626 см. В той же строке указано, что требуется размер экрана
150 дюймов (приблизительно 3,8 м).
MW705
Формат экрана составляет 16:10, формат проецируемого изображения – 16:10
Размер экрана Расстояние до экрана (см)
Вертикальное
смещение (см)
Диагональ
В
(см)
Ш
(см)
Мин.
длина
Среднее
значение
Макс.
длина
Дюймы мм
(макс. мас-
штабиро-
вание)
(мин. мас-
штабиро-
вание)
60 1524 81 129 200 210 220 0,0
70 1778 94 151 233 245 257 0,0
80 2032 108 172 267 280 293 0,0
90 2286 121 194 300 315 330 0,0
100 2540 135 215 333 350 367 0,0
110 2794 148 237 367 385 403 0,0
120 3048 162 258 400 420 440 0,0
130 3302 175 280 433 455 477 0,0
140 3556 188 302 467 490 513 0,0
150 3810 202 323 500 525 550 0,0
160 4064 215 345 533 560 587 0,0
170 4318 229 366 567 595 623 0,0
180 4572 242 388 600 630 660 0,0
190 4826 256 409 633 665 697 0,0
200 5080 269 431 667 700 733 0,0
250 6350 337 538 833 875 917 0,0
300 7620 404 646 1000 1050 1100 0,0
В
Ш
Расстояние
Центр объектива
Экран
Диагональ экрана 16:10
