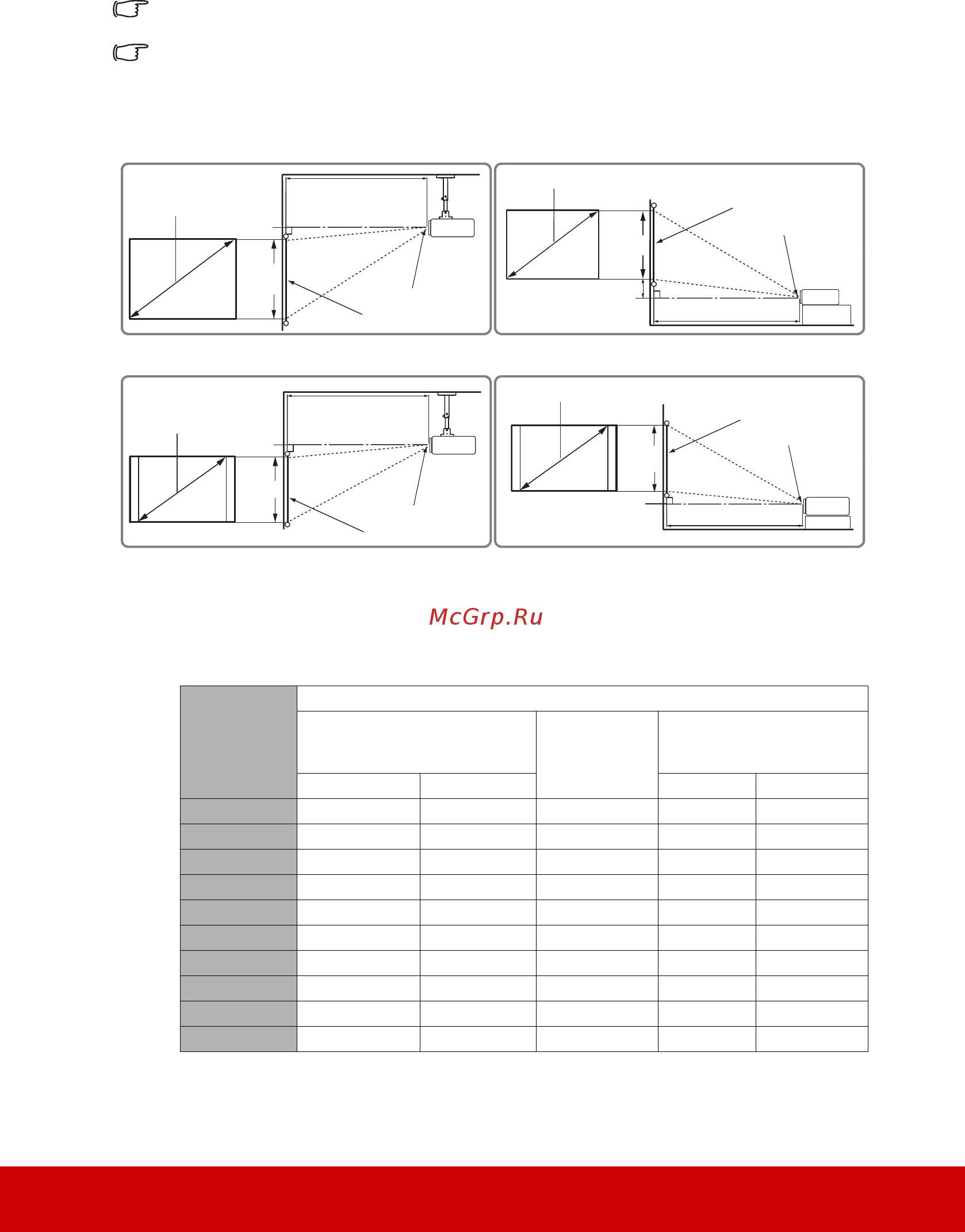

Проекционные размеры
Используемый далее термин "экран" означает проекционный экран, обычно состоящий
из поверхности экрана и опорной подложки.
Физическое экранное разрешение этого проектора см. в разделе "Технические
характеристики проектора" на стр. 89.
Для моделей с физическим форматом 4:3
Когда проектор имеет физическое разрешение XGA (1024 x 768), а
отношение расстояние от проектора до экрана к ширине
получаемого изображения составляет 1,41~2,25
(a)
(d)
(b)
(e)
(f)
(c)
(a)
(d)
(c)
(b)
(e)
(f)
(a)
(c)
(b)
(e)
(f)
(d)
(f): Центр объектива(e): Экран
• Изображение формата 4:3 на экране формата 4:3
• Изображение формата 4:3 на экране формата 16:10
(a)
(d)
(c)
(b)
(e)
(f)
(a) Размер
экрана
[дюймы (см)]
Изображение формата 4:3 на экране формата 4:3
(b) Проекционное расстояние
[м (дюймы)]
(c) Высота
изображения
[см (дюймы)]
(d) Вертикальное
смещение
[см (дюймы)]
мин. макс. мин. макс.
60 (152) 1,7 (67) 2,7 (107) 91 (36) 6,9 (2,7) 13,7 (5,4)
70 (178) 2,0 (78) 3,2 (124) 107 (42) 8,0 (3,2) 16,0 (6,3)
80 (203) 2,3 (89) 3,6 (142) 122 (48) 9,1 (3,6) 18,3 (7,2)
90 (229) 2,5 (100) 4,1 (160) 137 (54) 10,3 (4,1) 20,6 (8,1)
100 (254) 2,58 (111) 4,5 (178) 152 (60) 11,4 (4,5) 22,9 (9,0)
110 (279) 3,1 (122) 5,0 (195) 168 (66) 12,6 (5,0) 25,1 (9,9)
120 (305) 3,4 (133) 5,4 (213) 183 (72) 13,7 (5,4) 27,4 (10,8)
130 (330) 3,7 (144) 5,9 (231) 198 (78) 14,9 (5,9) 29,7 (11,7)
140 (356) 3,9 (155) 6,3 (249) 213 (84) 16,0 (6,3) 32,0 (12,6)
150 (381) 4,2 (167) 6,8 (267) 229 (90) 17,1 (6,8) 34,3 (13,5)
