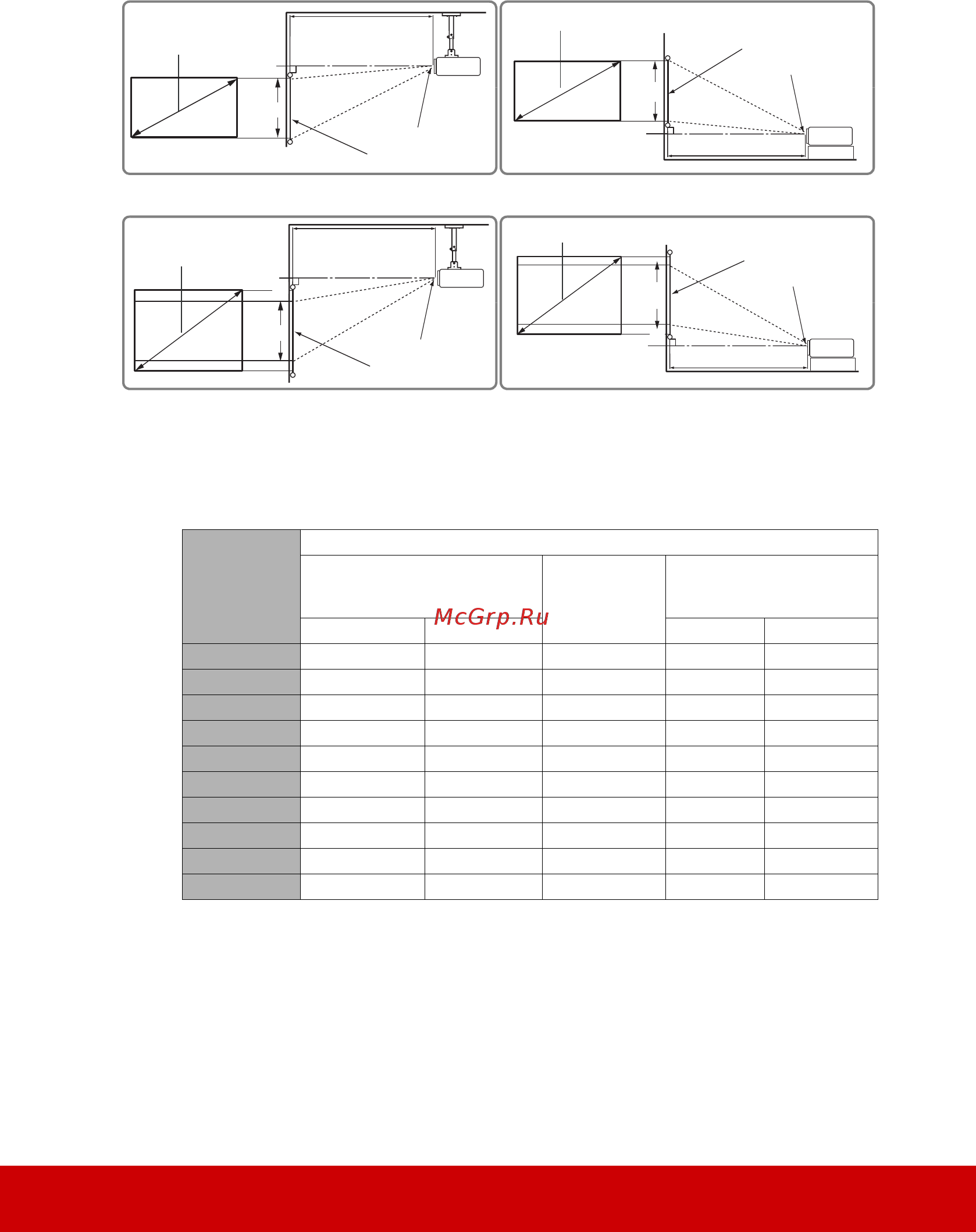

Для моделей с физическим форматом 16:9
Когда проектор имеет физическое разрешение 1080p (1920 x 1080),
а отношение расстояние от проектора до экрана к ширине
получаемого изображения составляет 1,07~1,71
(a)
(c)
(b)
(e)
(f)
(d)
(a)
(c)
(b)
(e)
(f)
(d)
(a)
(c)
(b)
(e)
(f)
(d)
(f): Центр объектива
(e): Экран
• Изображение формата 16:9 на экране формата 16:9
• Изображение формата 16:9 на экране формата 4:3
(a)
(d)
(c)
(b)
(e)
(f)
(a) Размер
экрана
[дюймы (см)]
Изображение формата 16:9 на экране формата 16:9
(b) Проекционное расстояние
[м (дюймы)]
(c) Высота
изображения
[см (дюймы)]
(d) Вертикальное
смещение
[см (дюймы)]
мин. макс. мин. макс.
60 (152) 1,4 (56) 2,3 (90) 75 (29) 5,6 (2,2) 11,2 (4,4)
70 (178) 1,7 (65) 2,7 (104) 87 (34) 6,5 (2,6) 13,1 (5,1)
80 (203) 1,9 (75) 3,0 (119) 100 (39) 7,5 (2,9) 14,9 (5,9)
90 (229) 2,1 (84) 3,4 (134) 112 (44) 8,4 (3,3) 16,8 (6,6)
100 (254) 2,4 (93) 3,8 (149) 125 (49) 9,3 (3,7) 18,7 (7,4)
110 (279) 2,6 (103) 4,2 (164) 137 (54) 10,3 (4,0) 20,5 (8,1)
120 (305) 2,8 (112) 4,5 (179) 149 (59) 11,2 (4,4) 22,4 (8,8)
130 (330) 3,1 (121) 4,9 (194) 162 (64) 12,1 (4,8) 24,3 (9,6)
140 (356) 3,3 (131) 5,3 (209) 174 (69) 13,1 (5,1) 26,2 (10,3)
150 (381) 3,6 (140) 5,7 (224) 187 (74) 14,0 (5,5) 28,0 (11,0)
