25

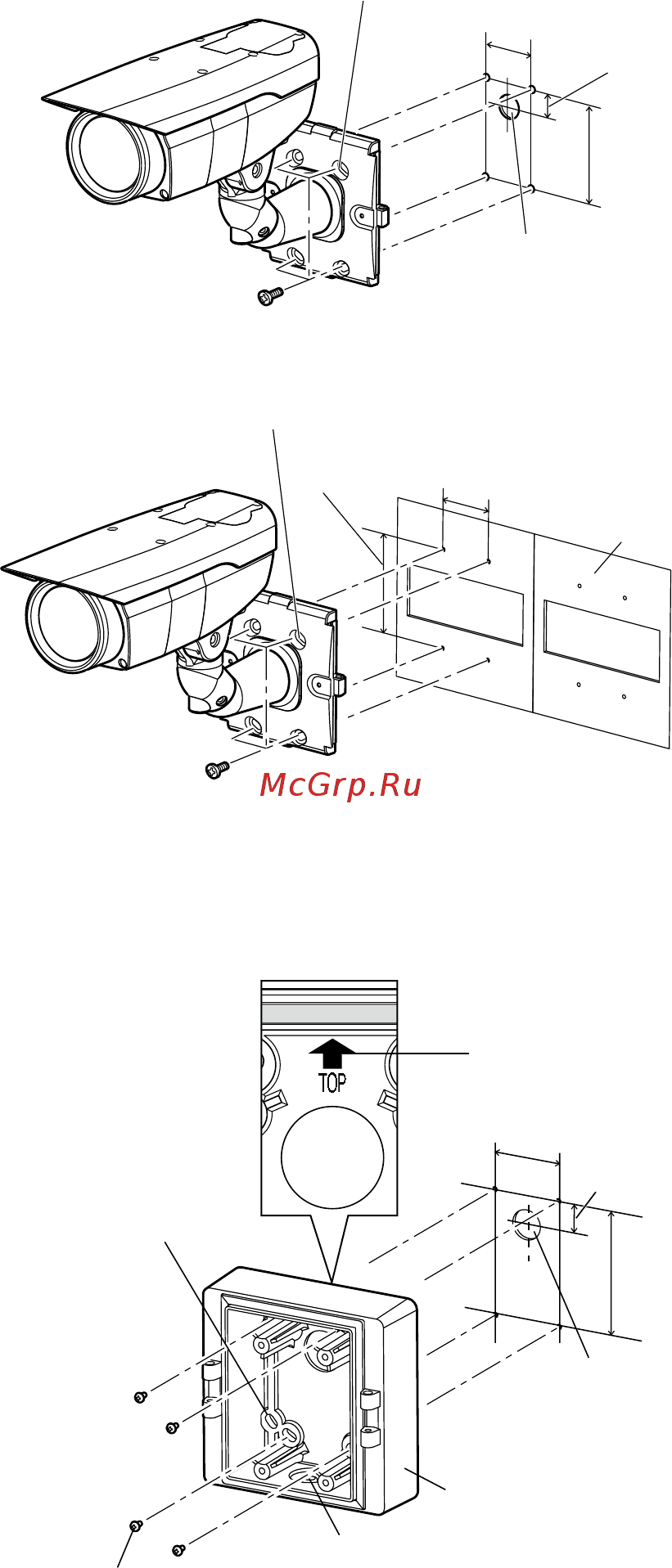

Крепление монтажного кронштейна камеры при установке
камеры непосредственно на стену
С помощью 4 винтов (приобретаем.
наместе)прикрепитеустановочный
кронштейн камеры к стене или к
соединительной коробке (приобре-
таем.наместе).
Вслучаеиспользованиясое-•
динительных коробок реко-
мендуетсярасполагатькоро-
бкибокобок,какпоказанона
иллюстрации. (Для облегче-
ния укладки кабелей приме-
няйте неиспользованные
соединительные коробки,
через которые будут пропу-
скатьсякабели.)
При установке камеры на стену с помощью переходной коробки
(только модель Е)
z
Спомощью4 винтов (приобретаем.
на месте) прикрепите переходную
коробку (аксессуар) к стене или к
соединительной коробке (приобре-
таем.наместе).
ø6 mm x 10 mm
46 mm
20 mm
Отверстие для
доступа к кабелю
Установочные винты x4
(приобретаем. на месте)
Установочный кронштейн камеры
83,5 mm
ø6 mm x 10 mm
46 mm
Неиспользованные
соединительные
коробки
83,5 mm
Соединительные
коробки
Установочный
кронштейн камеры
Установочные винты
x4 (приобретаем. на
месте)
Вид сверху (внутри)
46 mm
20 mm
83,5 mm
Отверстие для
доступа к кабелю
Переходная коробка
(аксессуар)
Отверстие для доступа кабелей
(используется для прокладки проводов)
(внутренняя резьба G3/4)
Установочные винты x4
(приобретаем. на месте)
ø6 mm x 10 mm
