Подсоединение кабелей
1-11
Установка аппарата
1
Использование аппарата в качестве
факсимильного устройства
При подсоединении факсимильной платы Super G3 AG1 аппарат можно
использовать в качестве традиционного факсимильного аппарата.

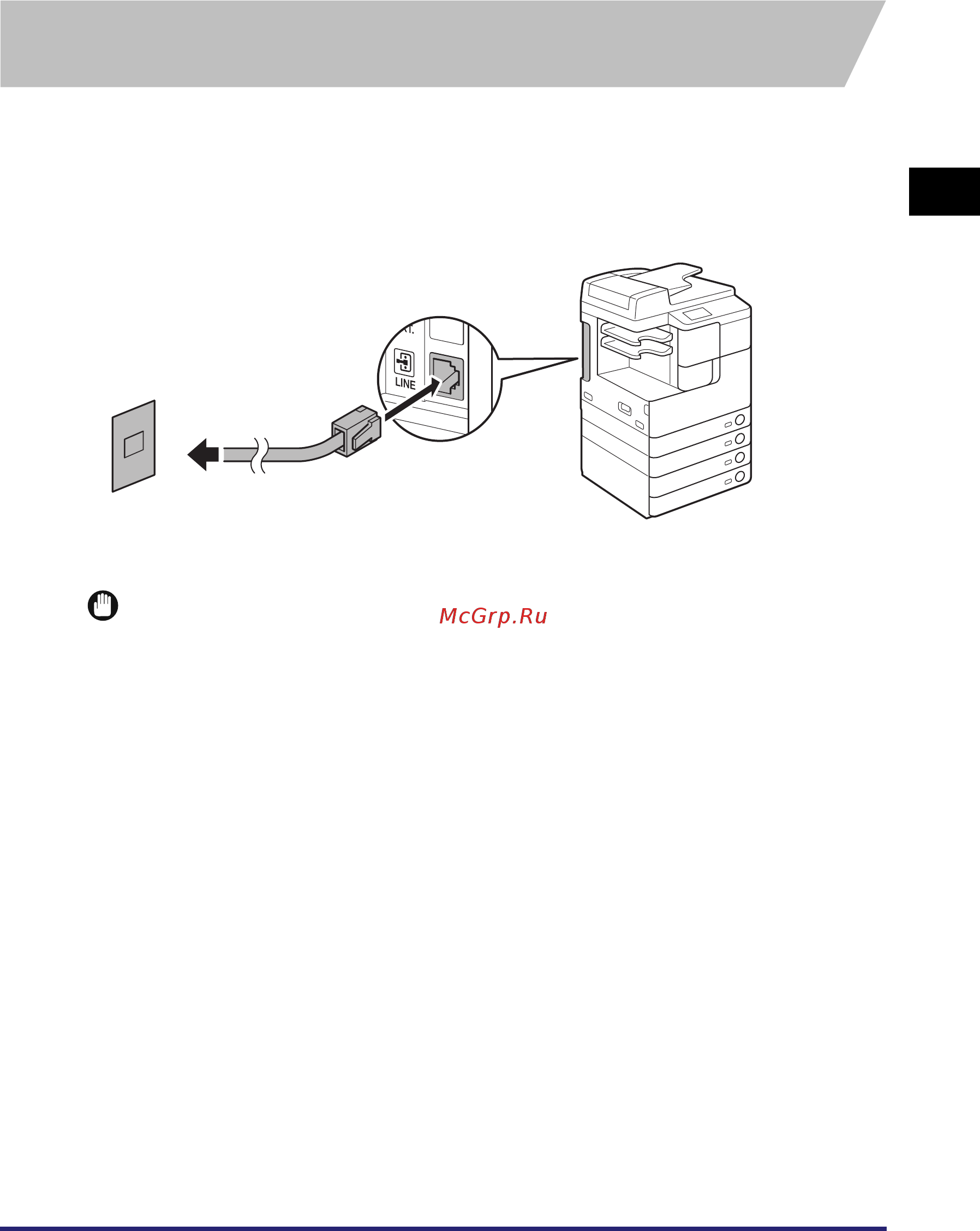

Подключите к аппарату модульный кабель, как показано ниже. За
дополнительными сведениями о телефонной линии обратитесь в местную
телефонную компанию.
ЗАПОМНИТЕ
Прежде чем использовать функцию факса, необходимо настроить
конфигурацию аппарата. Дополнительные сведения см. в главе 1, "Введение в
работу с функциями Отправить и Факс", Руководства по работе с функциями
Отправить и Факс.
Модульный кабель
Настенная
телефонная
розетка
Разъем для телефонной
линии расположен на
левой панели аппарата.
