5Smart-UPS 750/1000/1500/2200/3000 VA 100/120/230 Vac / 500 VA 100 Vac башня

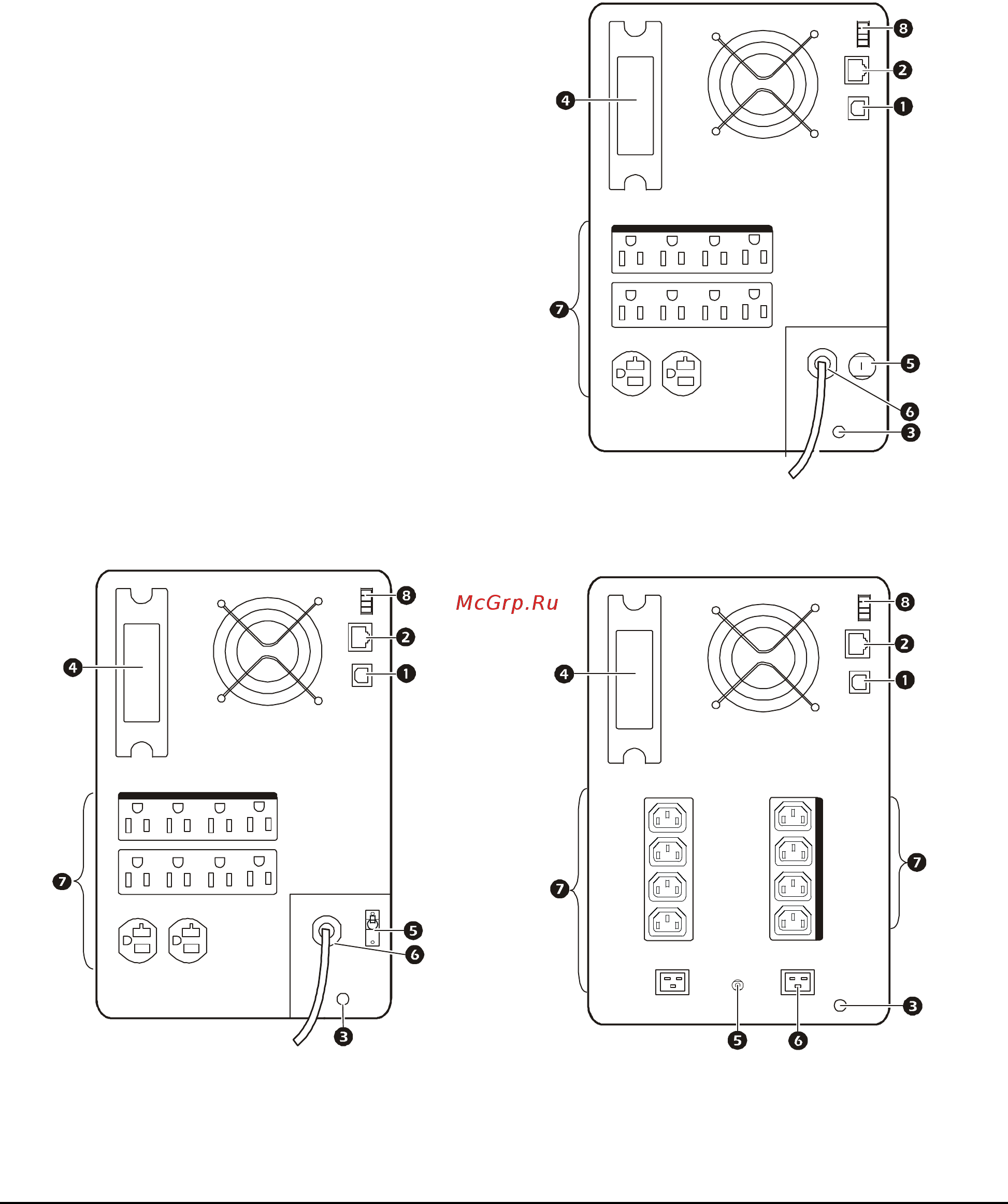

2Функции задней панели моделей 2200 VA и 3000 VА
Установка
Описание установки ИБП см. в руководстве по установке напольного блока Smart-UPS 750/1000/1500/2200/
3000 VА, 100/120/230Vac, 500 VА, 100Vac, которое поставляется вместе с ИБП. Руководство по установке
также представлено на прилагаемом к ИБП компакт-диске с документацией и на веб-сайте APC by
Schneider Electric по адресу www.apc.com.
2200 VА, 120 В (переменный ток)
❶ Порт USB
❷ Последовательный порт
❸ Винт заземления корпуса
❹ SmartSlot
❺ Автоматический выключатель
❻ Вход ИБП
❼ Разъемы
❽ Разъем EPO
2200/3000 VА, 100 Vac
3000 VА, 120 Vac
2200/3000 VА, 230 Vac
