6
TQBJ2038

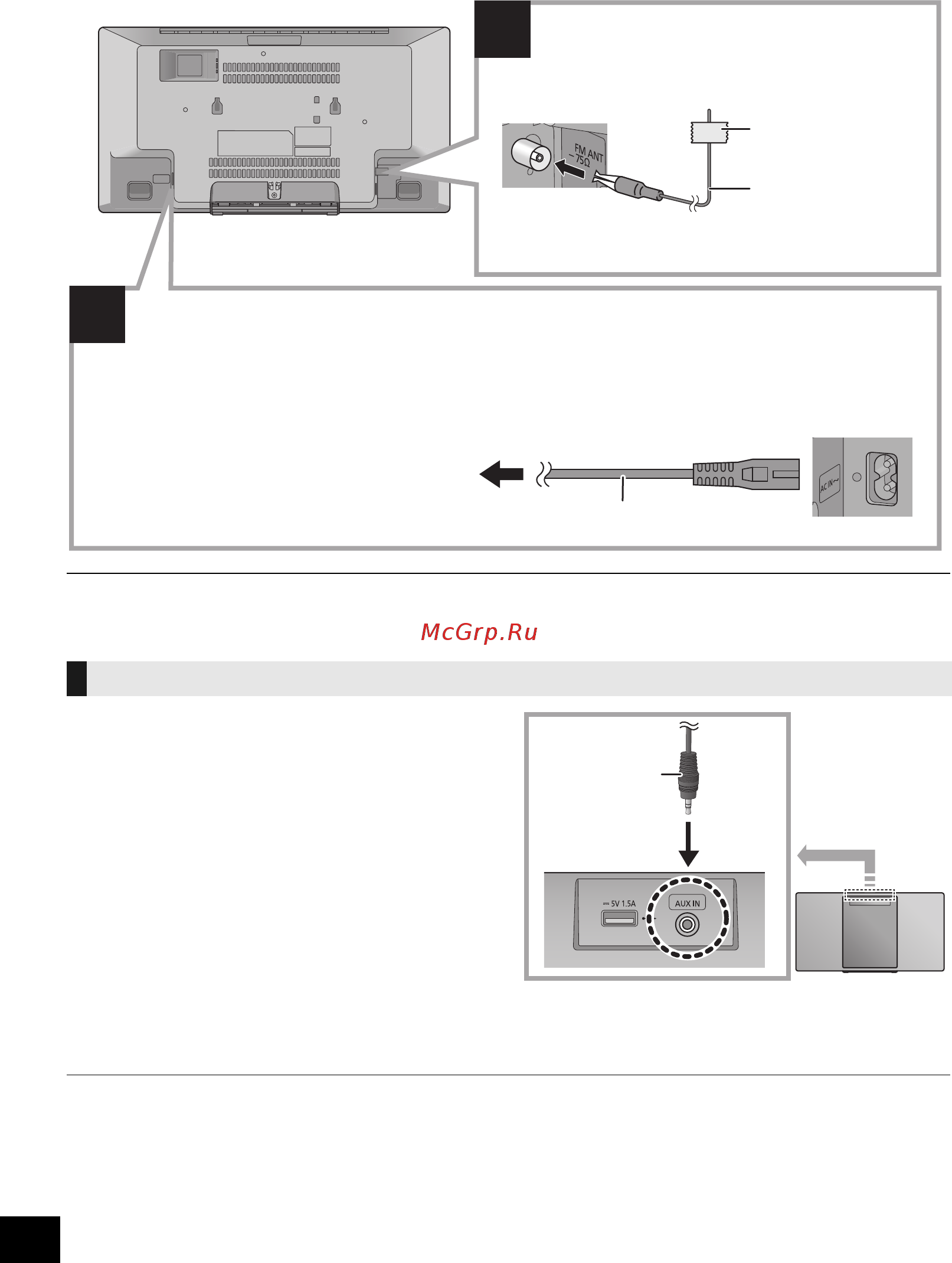

Схемы подсоединения
≥ Прикрепите антенну с помощью липкой ленты к стене или колонне в положении с минимальным уровнем помех.
≥ В случае плохого приема радиоволн используйте наружную FM-антенну (не входит в комплект).
1 Подключите внешнее музыкальное устройство
с помощью аудиокабеля (не входит в
комплект).
≥ Тип штекера: ‰3,5 mm, стерео
2 Нажмите [RADIO, EXT-IN] несколько раз, чтобы
выбрать “AUX” и начать воспроизведение на
подключенном устройстве.
∫ Выбор уровня входного звукового
сигнала с внешнего устройства
1 В режиме AUX нажмите [SOUND] несколько
раз, чтобы выбрать “INPUT LEVEL”.
2 Нажмите [2, 1], чтобы выбрать “NORMAL” или
“HIGH”, а затем нажмите [OK].
≥ Заводская настройка — “NORMAL”.
≥ Чтобы уменьшить искажение звука в случае выбора “HIGH”, выберите “NORMAL”.
≥ Выключите эквалайзер или уменьшите громкость звука на внешнем устройстве, чтобы уменьшить уровень входного
сигнала. Высокий уровень входного сигнала приведет к искажению звука.
≥ Подробную информацию см. в инструкции по эксплуатации подключаемого устройства.
Подключение внешнего музыкального устройства
1
2
Подключите антенну.
В сетевую розетку
Подключите сетевой шнур после выполнения всех других подключений.
Данное устройство потребляет незначительное количество электроэнергии (l 17) даже в
отключенном состоянии.
≥ В целях экономии электроэнергии, если данное устройство не будет использоваться длительное время,
отключите его от сетевой розетки.
≥ После отключения системы некоторые настройки будут утрачены. Их необходимо выполнить снова.
Клейкая лента
(не входит в комплект)
Комнатная антенна FM
(входит в комплект)
Шнур сетевого питания (входит
в комплект)
Аудиокабель
(не входит в
комплект)
SC-HC400-EE_rus_ukr~TQBJ2038.book 6 ページ ２０１７年３月１５日 水曜日 午後２時２８分
