Подключение 21

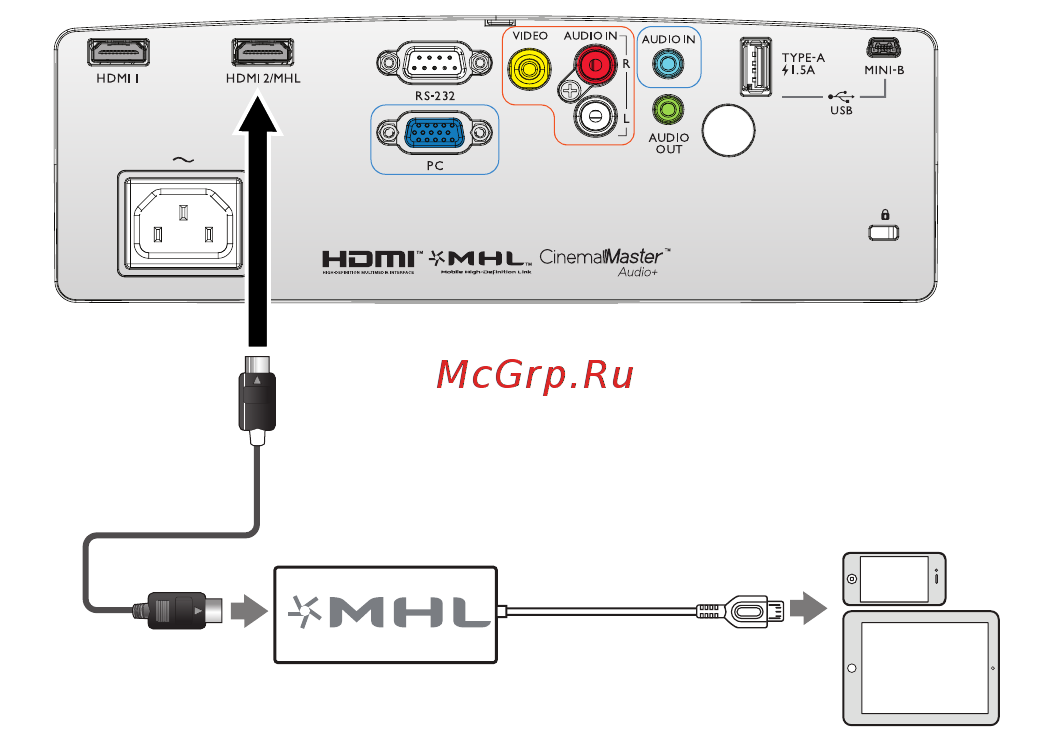

Использование переходника HDMI - Micro USB и
кабеля HDMI
1. Подсоедините один конец кабеля HDMI к разъему входного сигнала
HDMI на проекторе.
2. Подсоедините другой конец кабеля HDMI к розетке входного сигнала
HDMI на переходнике.
3. Подсоедините другой конец переходника к розетке выходного сигнала
Micro USB на смартфоне.
4. Переключитесь на источник входного сигнала HDMI/MHL.
Дополнительные сведения о переключении входного сигнала см. в
«Выбор входного сигнала» на
стр. 42.
Кабель HDMI
