Порядок работы 31
2. Затем сфокусируйте изображение
регулятором FOCUS.

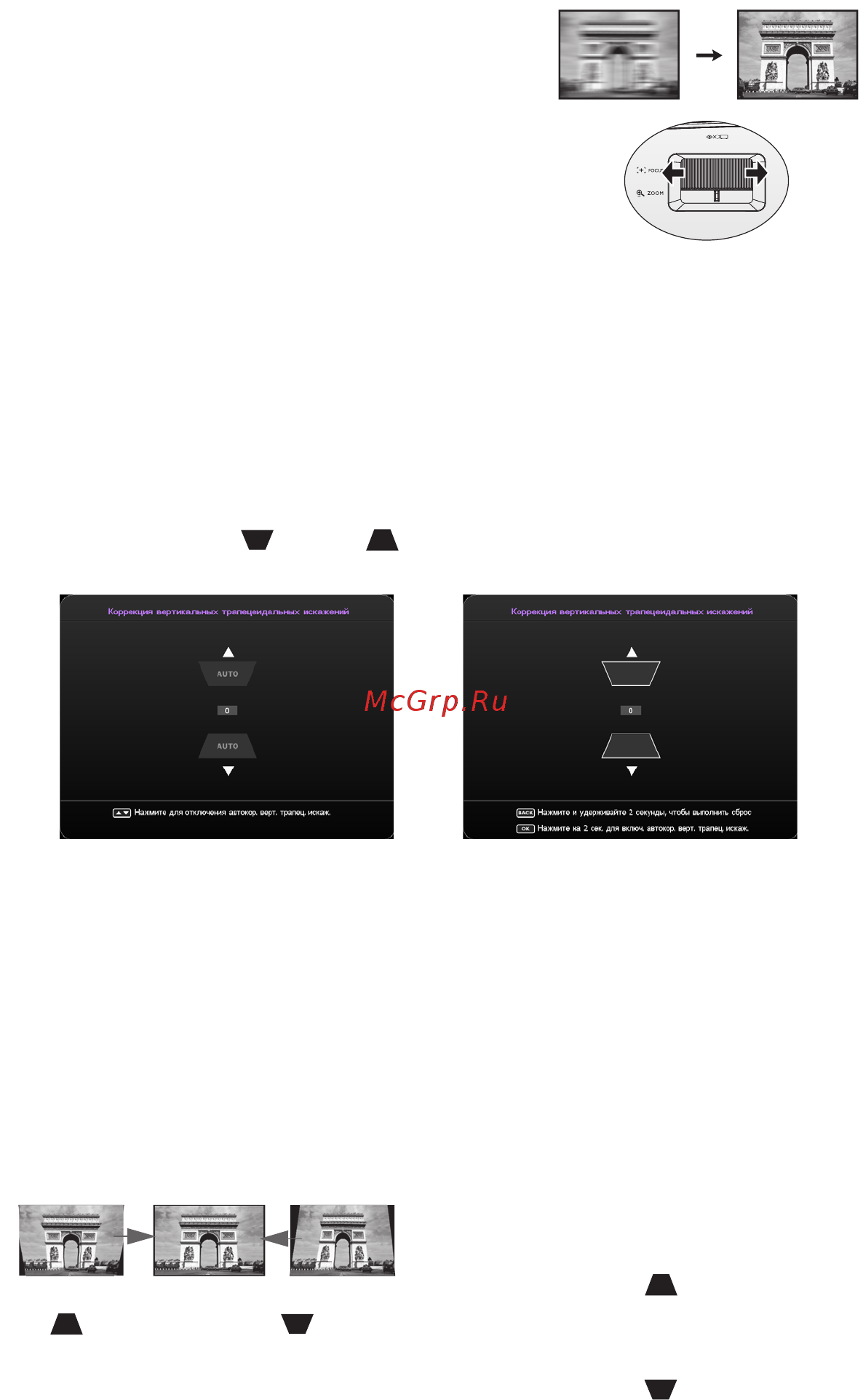

Коррекция трапецеидального искажения
Трапецеидальность выражается в заметном увеличении ширины верхней или
нижней части проецируемого изображения. Это происходит тогда, когда
проектор не перпендикулярен экрану.
Вы можете изменить ее ОДНИМ из следующих способов.
• С помощью пульта ДУ
Нажмите кнопку «KEYSTONE», чтобы вызвать окно
«Трапецеидальность».
• Использование проектора
Нажмите кнопку ▲/ или ▼/, чтобы вызвать окно
«Трапецеидальность
».
• Если для параметра
«Автокоррекция вертикальных
трапецеидальных искажений»
установлено значение «Вкл.»:
• При помощи кнопок
▲/▼ включите
или отключите автокоррекцию
трапецеидальных искажений по
вертикали.
• Если для параметра
«Автокоррекция вертикальных
трапецеидальных искажений»
установлено значение «Выкл.»:
• Удерживайте нажатой 2 секунды
кнопку «OK», чтобы включить
функцию «Автокоррекция
вертикальных
трапецеидальных искажений».
• Удерживайте нажатой 2 секунды
кнопку «BACK», чтобы сбросить
коррекцию вертикальных
трапецеидальных искажений.
• Чтобы скорректировать
трапецеидальные искажения в
верхней
части изображения,
нажимайте
▼/ .
• Чтобы скорректировать
трапецеидальные искажения в
нижней части изображения,
нажимайте
▲/.
После этого нажмите BACK, чтобы
сохранить сделанные вами изменения
и выйти.
Нажмите кнопку
▲/.
Нажмите кнопку
▼/.
