5.4. Подключение электросети и защищаемого оборудования
В комплект всех моделей включены следующие входные и выходные кабели:
1000 ВА, 1500 ВА, 2000 ВА: IEC320 10 A (входной кабель)
Кабель 10 A (кабель для подключения оборудования, тип кабеля в
зависимости от выходных розеток ИБП)
3000 ВА: IEC320 16 A (входной кабель)
Кабель 10 A (кабель для подключения оборудования, тип кабеля в
зависимости от выходных розеток ИБП)
При установке дополнительных аккумуляторных блоков их подсоединение выполняется, когда ИБП отключен
от электросети и от защищаемого оборудования.
Подключите дополнительный аккумуляторный блок к ИБП с помощью кабеля, прилагаемого к
дополнительному аккумуляторному блоку. При установке более одного дополнительного аккумуляторного
блока подключите второй блок к первому блоку с помощью прилагаемого кабеля.
При использовании дополнительных аккумуляторных блоков после включения ИБП необходимо изменить
значение параметра емкости внешних аккумуляторов (см. раздел 7.2).
Подключите входной кабель к ИБП и к сетевой розетке, оборудованной защитным заземлением. После
подключения к электросети автоматически выполняется зарядка аккумуляторов. ИБП можно использовать, не
дожидаясь окончания зарядки, однако при этом максимальное время резервного питания будет меньшим.
Поэтому перед подключением защищаемого оборудования рекомендуется заряжать аккумуляторы в течение 8
часов.
По завершении зарядки подключите оборудование к ИБП, см. пример на рис. 3.
Если на дисплее появляется сообщение “Site Wiring Fault” (Ошибка в электропроводке), поверните входной
разъем (power cord), чтобы изменить фазировку на входе ИБП, см. также раздел 7.4.
Не подключайте оборудование, суммарная потребляемая мощность которого превышает мощность ИБП
(например, фен, пылесос, электрочайник и прочие бытовые приборы с большой потребляемой мощностью).
При использовании компьютера или системы сигнализации эти устройства подключаются в соответствии с
инструкциями, приведенными в главе 6 и 8 или в Руководстве соответствующего устройства. Для подключения
служат разъемы на задней панели ИБП.
На этом процедура установки завершена.

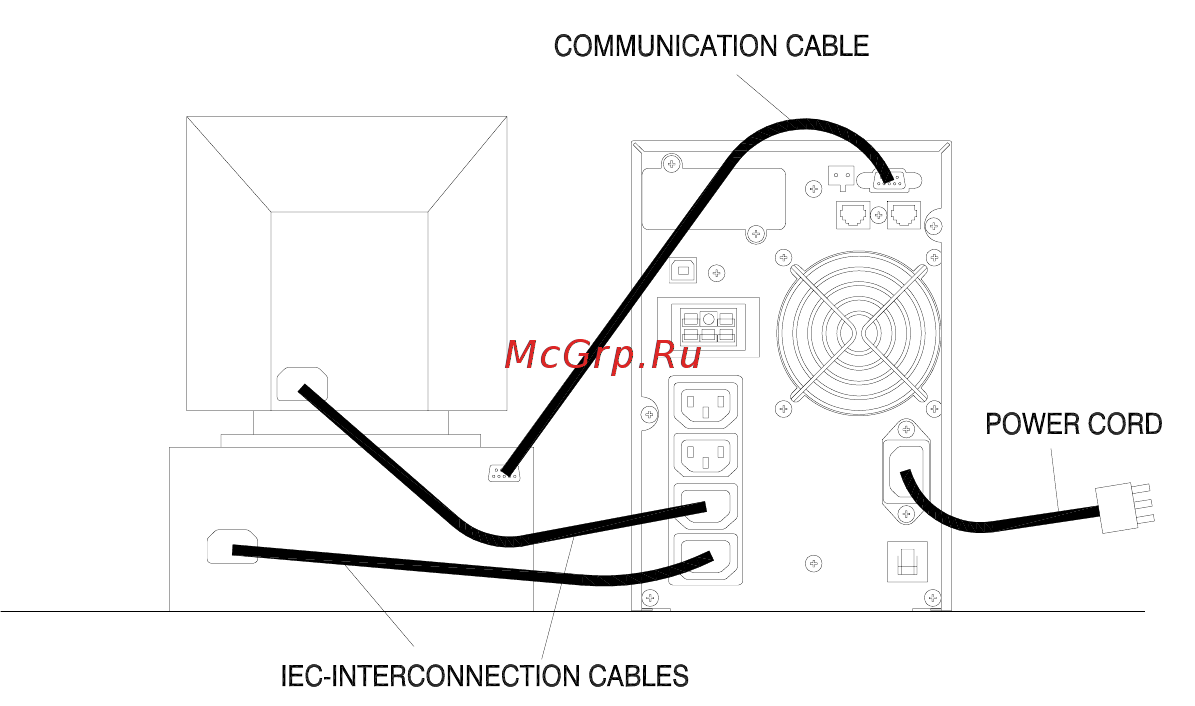

рис. 3. Пример подключения устройств Plug&Play
Copyright ©POWERCOM CO., Ltd 16
