Powercom Vanguard VGS-3000XL Черный [8/27] Конфигурация системы

Входной

фильтр

Основной

преобразователь

Обходной

переключат.

Выпрямитель

Выходной

фильтр

Управление и мониторинг

Зарядное

устройство и

переключатель

аккумуляторов

Панель

управления и

индикации

Порт RS-232

и/или USB

Аккумуляторы

Разъем

асши

ения

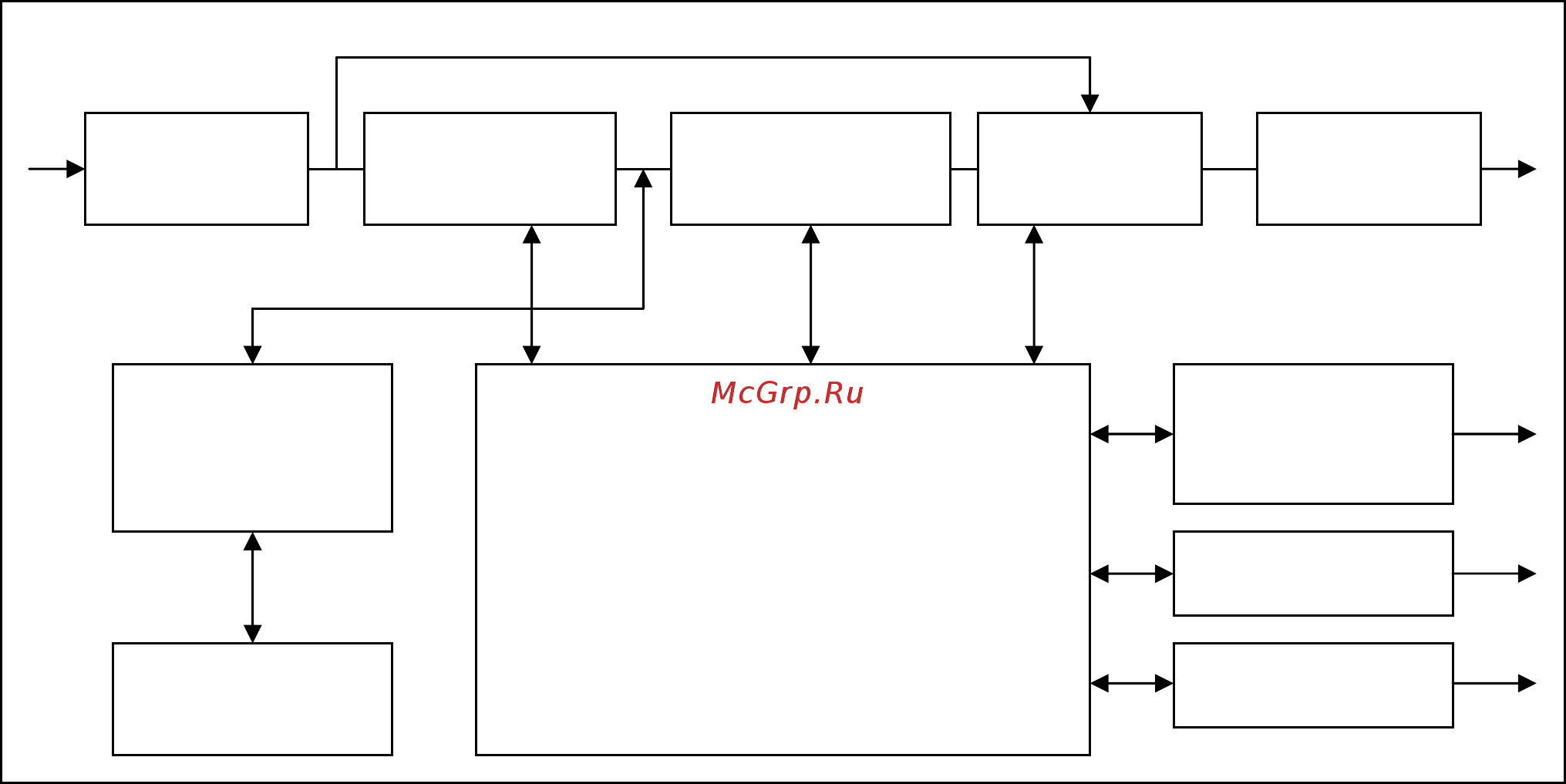

рис. 1. Блок-схема ИБП

Функция энергосбережения (режим высокой эффективности)

Кроме стандартного режима работы двойного преобразования, в данном ИБП используется новая функция

оптимизации эффективности, которая обеспечивает существенную экономию электроэнергии. Эта функция

минимизирует потери и снижает потребляемую мощность. В зависимости от качества электроснабжения ИБП

автоматически переключается между режимом двойного преобразования и обходным режимом. Если качество

сетевого напряжения неудовлетворительное, ИБП находится в режиме двойного преобразования (режим постоянной

генерации чистого синусоидального напряжения). Если сетевое напряжение хорошего качества и не содержит помех,

ИБП автоматически переключается в обходной режим (bypass – режим питания подключенного оборудования

напрямую от входной электросети), уменьшая, таким образом, потери на преобразование. ИБП регистрирует любые

дефекты сетевого напряжения и мгновенно возвращается в режим двойного преобразования. При работе в режиме

высокой эффективности переключение ИБП происходит в случае, если:

1) входное напряжение отклоняется от номинала более чем на ±10% (можно выбрать ±15%),

2) частота входного напряжения отклоняется от номинала более чем на ±3Гц

3) питание от электросети прерывается.

Режим высокой эффективности является стандартным для ИБП и может включаться через панель управления. При

необходимости режим энергосбережения может быть запрещен, и ИБП будет постоянно находиться в режиме

двойного преобразования. По умолчанию режим энергосбережения выключен.

Режим свободной генерации

Если частота входного напряжения находится за пределами установленного диапазона частот, ИБП работает в

режиме свободной генерации, т. е. частота выходного напряжения не равна частоте входного напряжения (отклонение

частоты составляет ± 0,25 Гц от частоты, измеренной при включении ИБП, 50 Гц или 60 Гц). Если при работе в режиме

свободной генерации требуется возможность переключения в обходной режим, необходимо установить

соответствующий параметр ИБП, см. раздел 7.2.

Диагностика

При нажатии кнопки включения для запуска ИБП автоматически выполняется самопроверка. В ходе самопроверки

контролируется состояние электронных схем и аккумуляторных батарей, информация об обнаруженных неполадках

отображается на ЖК-дисплее.

Тест разрядки аккумуляторных батарей автоматически выполняется через каждые 30 дней непрерывной работы в

нормальном режиме. Все неисправности отображаются на ЖК-дисплее. В ИБП встроены расширенные функции

управления аккумуляторами, которые осуществляют непрерывный контроль состояния аккумуляторов и

предупреждают пользователя о необходимости их замены. Эти тесты не могут быть проведены, если ЖК-дисплей

отображает “BAT not charged” («Батареи не заряжены») или в режиме первого заряда аккумуляторных батарей (первые

24 часа после включения в электросеть).

2.2. Конфигурация системы.

Система ИБП состоит из электронной схемы ИБП и внутренних аккумуляторов резервного питания. В систему можно

также включить некоторые дополнительные компоненты, которые служат для адаптации системы к условиям

эксплуатации и требованиям подключенного оборудования.

Основными параметрами при планировании системы бесперебойного питания являются:
