1
English
B150M Pro4S

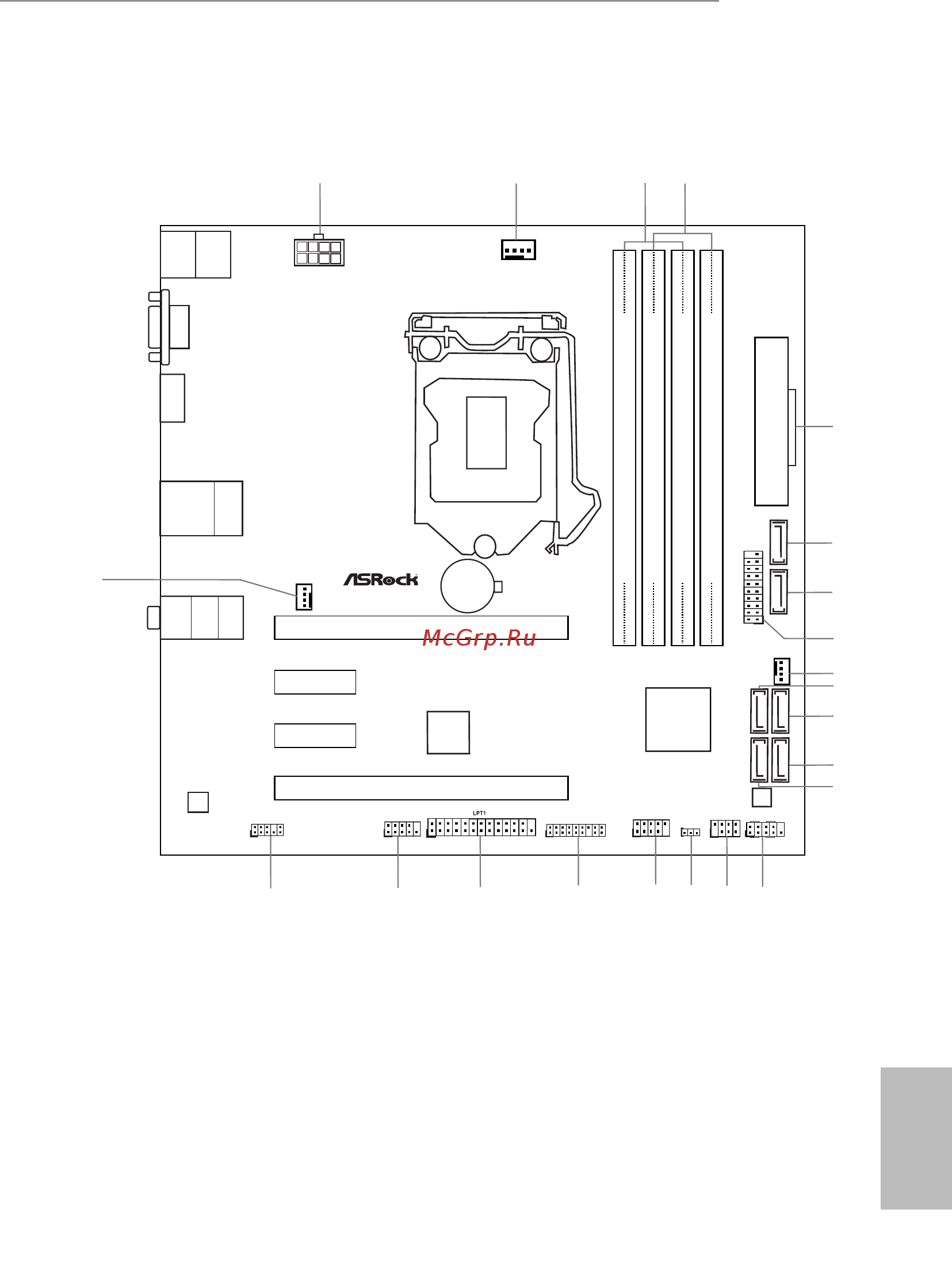

Motherboard Layout
Intel
B150
Super
I/O
ATXPWR1
HDLED RESET
PLED PWRBTN
PANEL1
1
COM1
1
B150M Pro4S
RoHS
2
CPU_FAN1
5
1
Audio
CODEC
PCIE1
PCI Express 3.0
TPMS1
1
1
1
USB1_2
USB 3.0
T: USB1
B: USB2
PS2
Keyb oard
/Mou se
SPK_CI1
1
PCIE2
Front USB 3.0
14
15
16
17
18
19
20
21
CMOS
Battery
DDR4_A2 (64 bit, 288-pin module)
DDR4_A1 (64 bit, 288-pin module)
DDR4_B2 (64 bit, 288-pin module)
DDR4_B1 (64 bit, 288-pin module)
4
3
ATX 12V1
11
7
8
SATA3 _2
SATA3 _3
SATA3 _1
USB 3_5_6
12
13
SATA3 _4
SATA3 _5
128Mb
BIOS
6
SATA3 _0
CHA_FAN2
9
10
CLRMOS1
1
1
HD_AUDIO1
PCIE3
PCIE4
Top:
RJ-45
USB 3.0
T: USB3
B: USB4
HDMI1
Top:
LINE IN
Center:
FRONT
Bottom:
MIC IN
CHA_FAN1
22
DVI1
