170 171
Z270 Extreme4
繁體中文

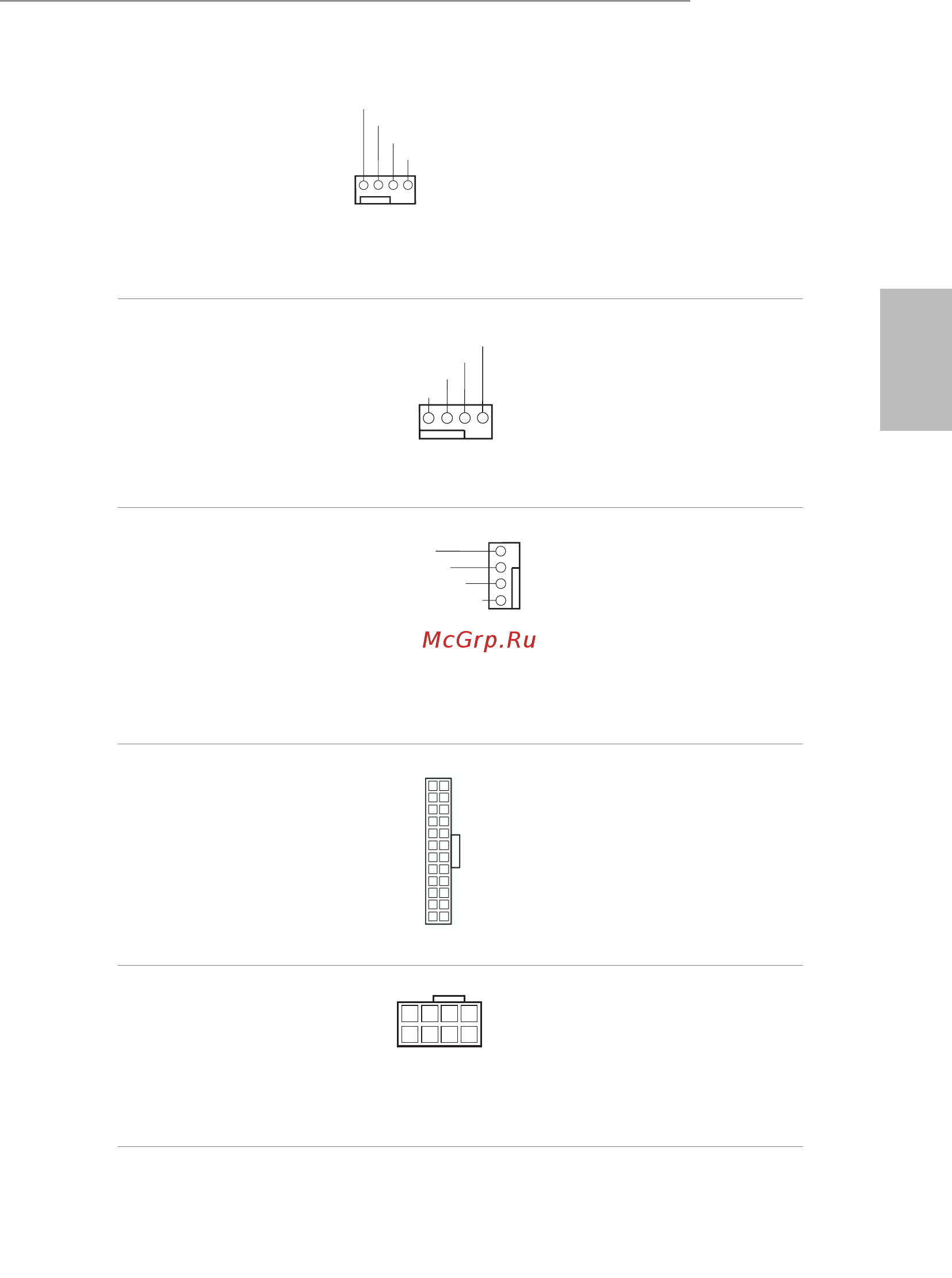

機殼選購 / 水冷幫浦風
扇接頭
（4-pin CHA_FAN3/W_
PUMP）
（請參閱第 1 頁， 編號
16）
本主機板配備兩個 4-Pin
水冷
機殼
風扇接頭。 若
您計畫連接 3-Pin
機殼
水冷風扇，請接至 Pin
1-3。
CPU 風扇接頭
（4-pin CPU_FAN1）
（請參閱第 1 頁， 編號
2）
本主機板配備 4-Pin CPU
風扇 ( 靜音風扇 ) 接頭。
若您計畫連接 3-Pin CPU
風扇，請接至 Pin 1-3。
CPU 選購 / 水冷幫浦風
扇接頭
（4-pin CPU_OPT/W_
PUMP）
（請參閱第 1 頁， 編號
3）
本主機板配備 4-Pin 水冷
CPU 風扇接頭。 若您計
畫連接 3-Pin CPU 水冷風
扇，請接至 Pin 1-3。
ATX 電源接頭
（24-pin ATXPWR1）
（請參閱第 1 頁，編號
6）
本主機板配備一組 24-pin
ATX 電源接頭。 若要使
用 20-pin ATX 電源供應
器，請插入 Pin 1 及 Pin
13。
ATX 12V 電源接頭
（8-pin ATX12V1）
（請參閱第 1 頁，編號
1）
本主機板配備一組 8-pin
ATX 12V 電源接頭。 若
要使用 4-pin ATX 電源
供應器，請插入 Pin 1 及
Pin 5。
12
1
24
13
4 1
8 5
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GN
D
FAN_SPEED
FAN_SPEED_CONTR
OL
FAN_VOLTAGE
1 2 3 4
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FA
N_SPEED_CONTROL
4
3
2
1
