Компоненты материнской платы
BIOS1: Переключатель Multi-BIOS

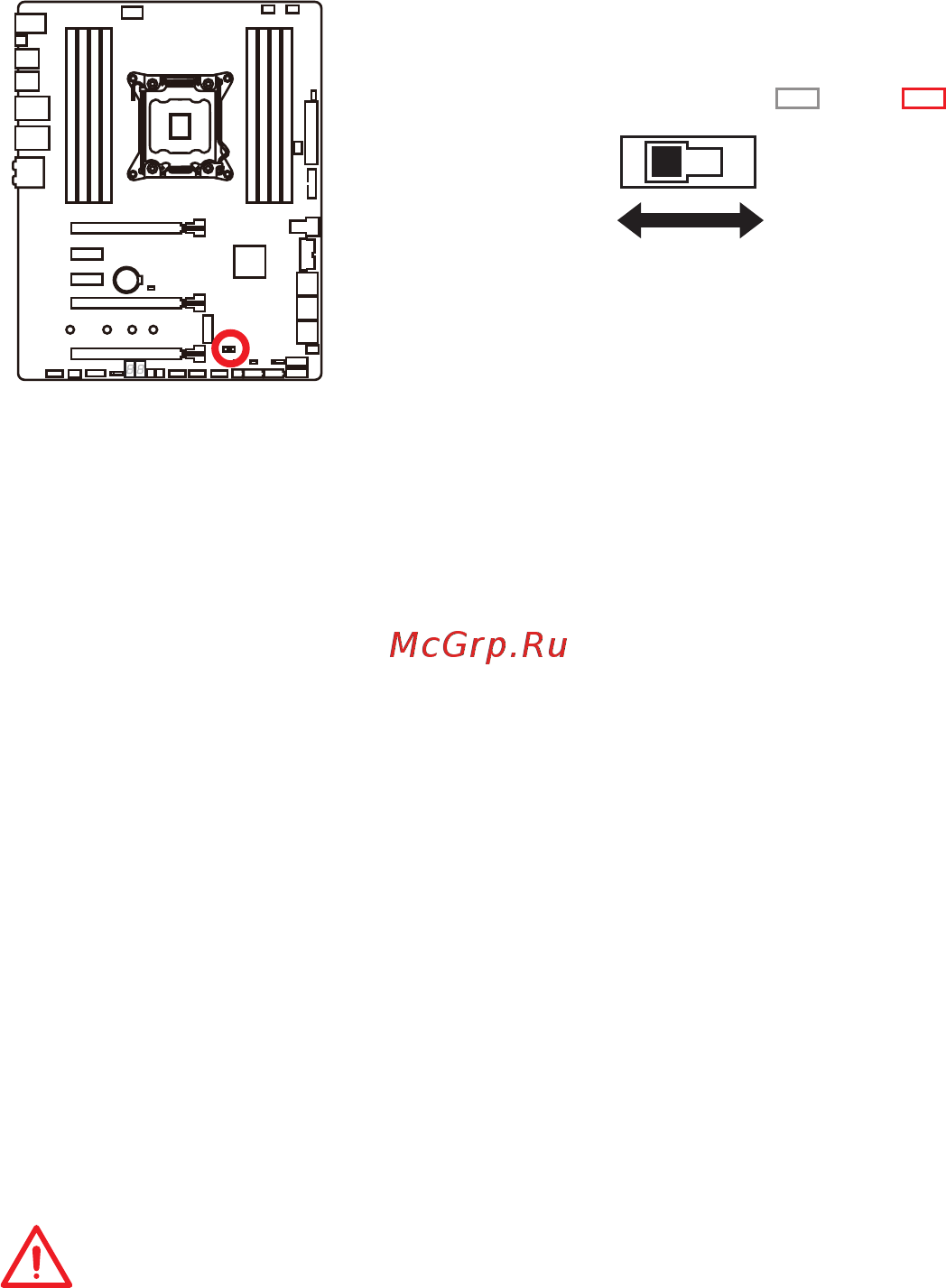

Данная системная плата имеет два встроенных модуля BIOS ROM (с метками
A и B. По умолчанию используется BIOS ROM с меткой A). В случае если один
из них поврежден, у пользователя есть возможность перейти на запасной
модуль с помощью переключателя.
BIOS A
(По умолчанию)
BIOS B
Индикатор
BIOS B
Индикатор
BIOS A
Восстановление BIOS
В случае “неудачного” обновления BIOS, когда система перестала
загружаться, вы можете восстановить BIOS, следуя указаниям ниже. Перед
восстановлением, скачайте с сайта MSI последнюю версию файла BIOS,
который соответствует вашей модели материнской платы. Сохраните файл
BIOS в корневую папку USB флэшки.
1. Полностью обесточьте систему.
2. Переключитесь на рабочий модуль BIOS ROM с помощью переключателя
BIOS1.
3. Вставьте флэш-диск USB в компьютер.
4. Включите компьютер и нажмите клавишу Del для входа в настройки BIOS
во время процедуры POST.
5. Выберите вкладку M-FLASH и нажмите на кнопку Yes для перезагрузки
системы и входа в режим обновления.
6. Выберите файл BIOS для выполнения процесса восстановления BIOS.
7. Переключитесь на поврежденный модуль BIOS ROM с помощью
переключателя BIOS1, и нажмите кнопку Yes, чтобы начать
восстановление BIOS.
8. После завершения процесса восстановления BIOS, система
перезагрузится автоматически.
Внимание!
y
Переключатель Multi-BIOS разрешается использовать только после
выключения питания компьютера.
y
Вы также можете использовать утилиту LIVE UPDATE для обновления BIOS.
Для получения дополнительной информации, обратитесь к разделу BIOS.
