Снятие панели ввода-вывода
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера.
2. Снимите:
a. крышку
b. лицевую панель
3. Снятие панели ввода-вывода:

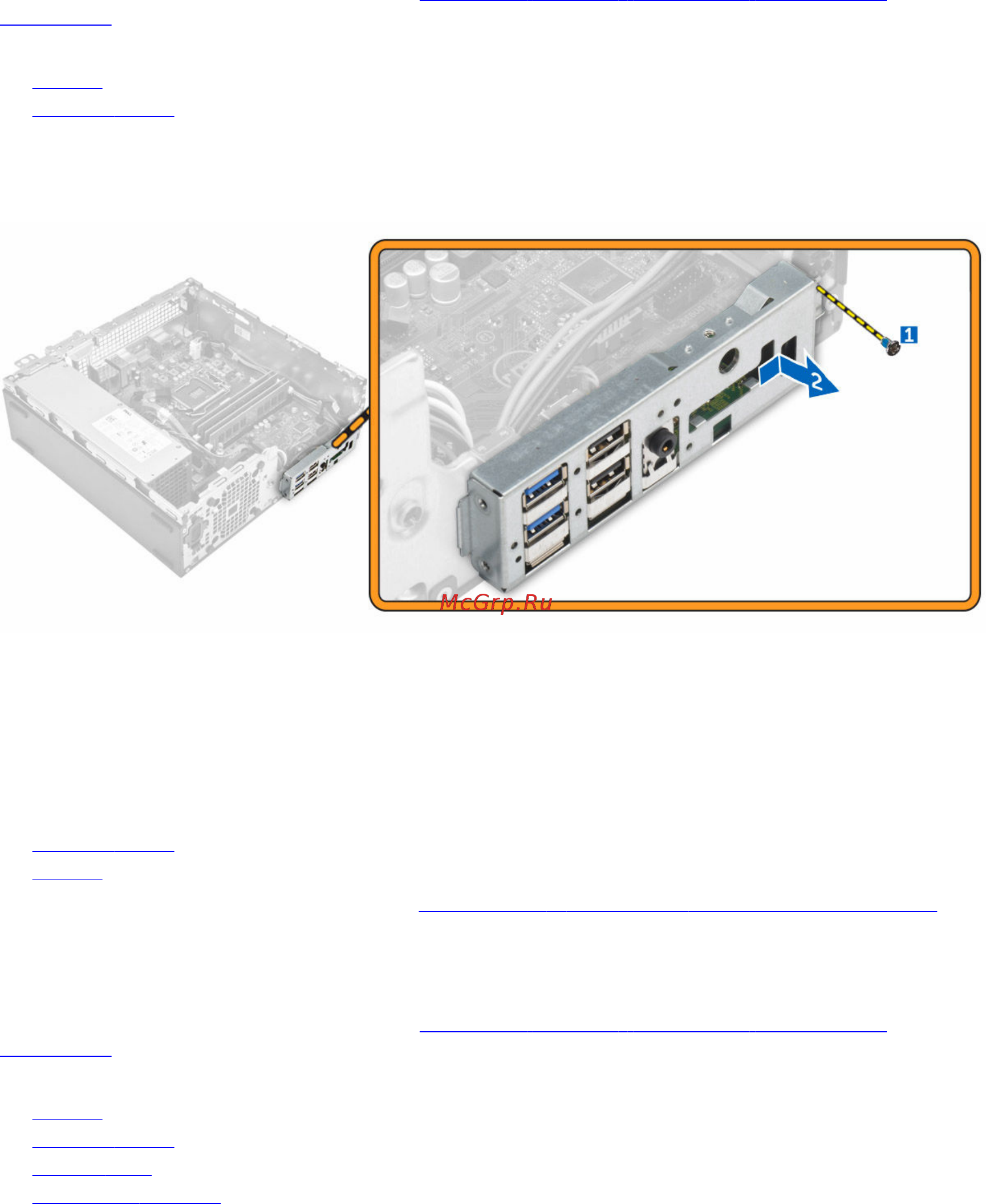

a. Открутите винт, которым панель ввода/вывода крепится к корпусу [1].
b. Сдвиньте панель ввода-вывода вправо и извлеките ее из компьютера [2].
Установка панели ввода-вывода
1. Вставьте панель ввода-вывода в корпус и задвиньте, чтобы она встала на место со щелчком.
2. Затяните винты, чтобы закрепите панель ввода-вывода на корпусе.
3. Установите:
a. лицевую панель
b. крышку
4. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.
Извлечение системного вентилятора
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера.
2. Снимите:
a. крышку
b. лицевую панель
c. жесткий диск
d. оптический дисковод
3. Чтобы извлечь системный вентилятор:
a. Отсоедините кабель системного вентилятора от системной платы [1].
