5. Установите:
a. PCIe SSD
b. модуль памяти
c. системный вентилятор
d. радиатор
e. крышка вентилятора радиатора
f. оптический дисковод
g. жесткий диск
h. лицевую панель
i. крышку
6. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.
Компоненты системной платы

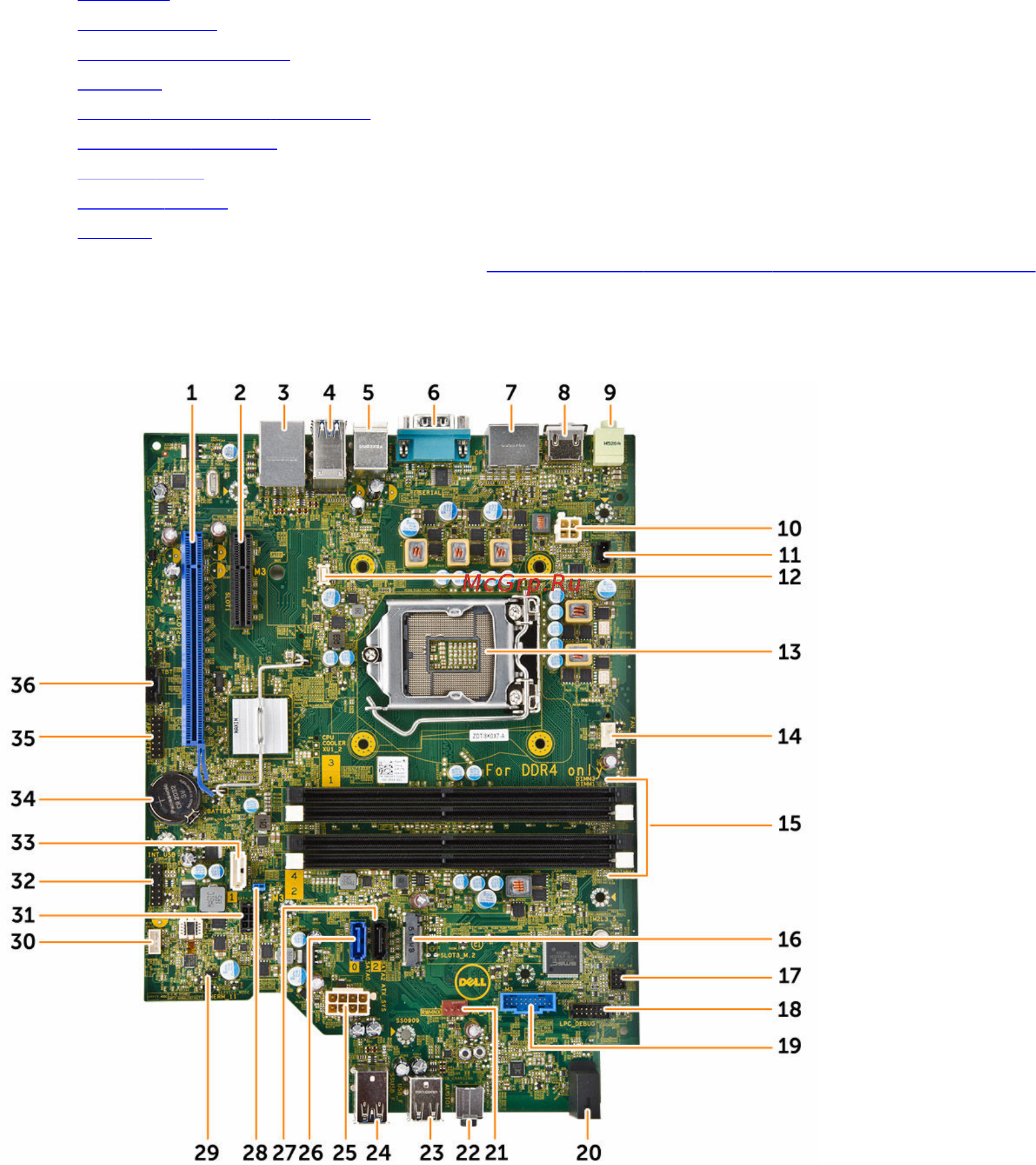

Рисунок 1. Компоненты системной платы
1. слот PCI Express x16 Gen 3 2. слот PCI Express x4
3. USB 2.0 с сетевым разъемом 4. разъем USB 3.0
5. разъемы клавиатуры/мыши PS2 6. разъем последовательного порта
7. 2 разъема DisplayPort 8. Разъем HDMI
9. разъем линейного выхода 10. разъем питания P2
26
