Извлечение дополнительной платы PCIe SSD
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера.
2. Снимите:
a. нижнюю крышку
b. батарею

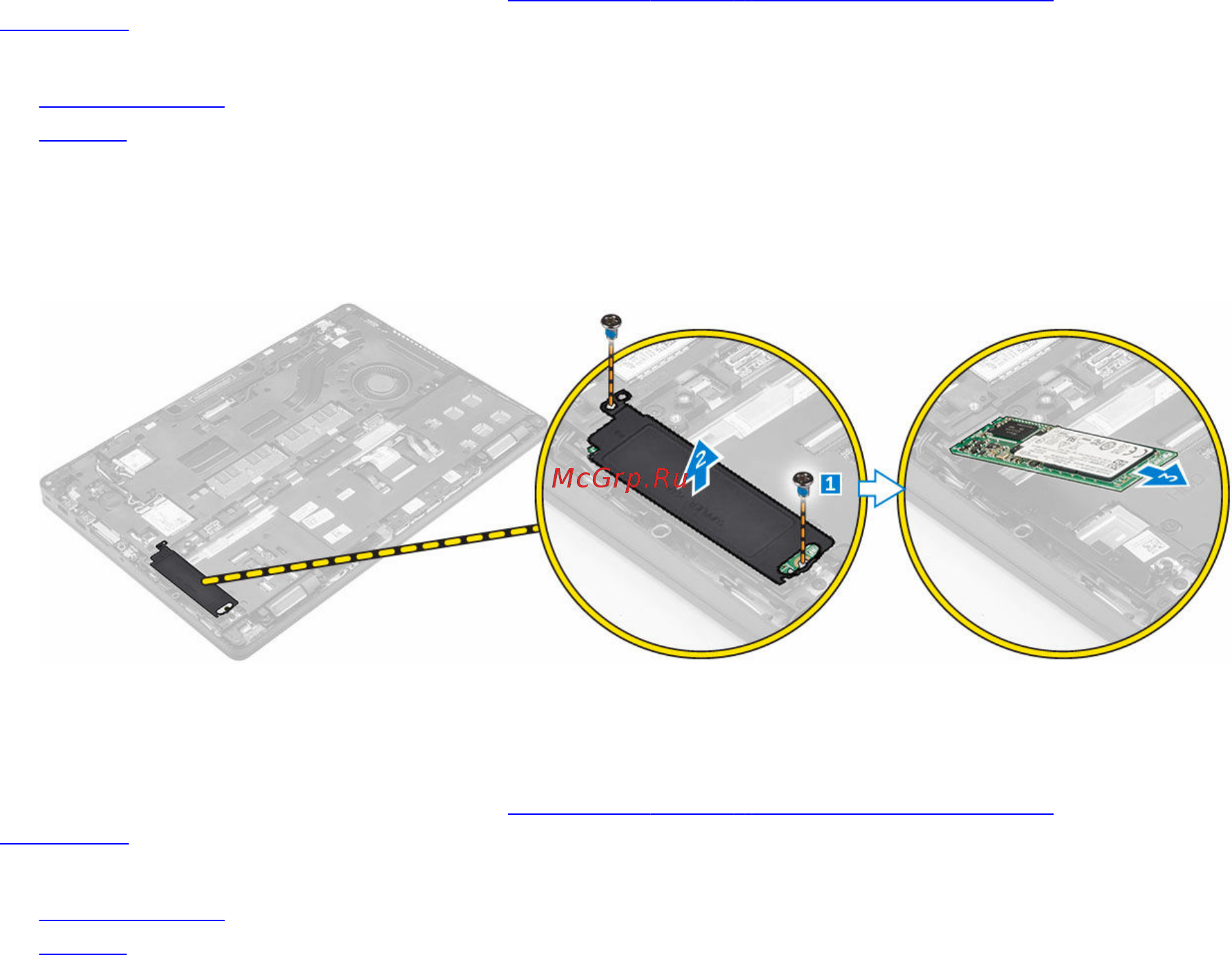

3. Извлечение платы PCIe SSD
a. Выкрутите винты крепления кронштейна SSD к SSD [1].
b. Извлеките кронштейн SSD [2].
c. Извлеките SSD из корпуса компьютера [3].
Извлечение модуля памяти
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера.
2. Снимите:
a. нижнюю крышку
b. батарею
3. Оттягивайте фиксаторы модуля памяти, пока модуль памяти слегка не выскочит из разъема [1].
4. Извлеките модуль памяти из разъема на системной плате [2].
17
