Dell E5570 (5570-9716) [20/69] Установка платы wwan

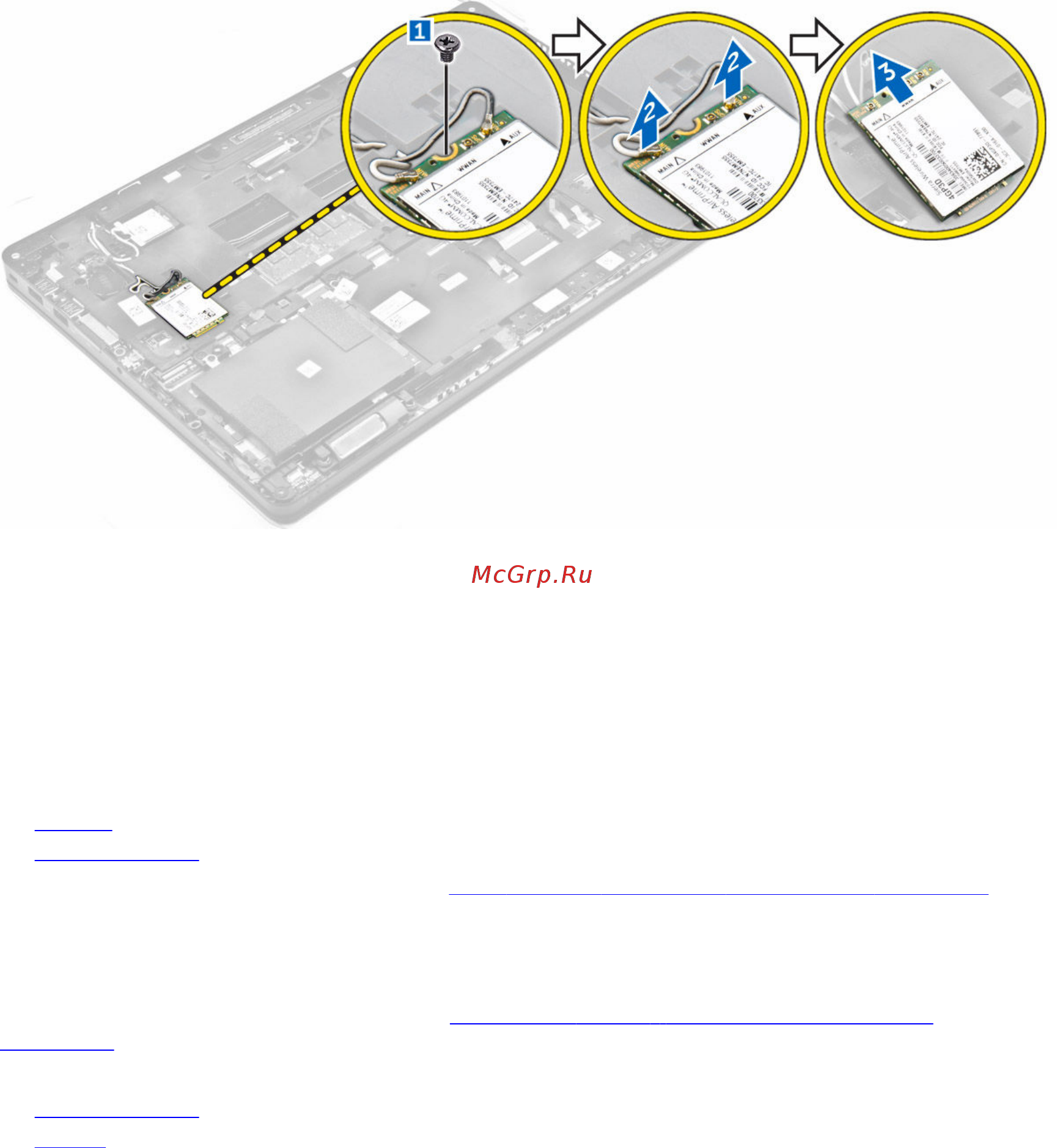

Установка платы WWAN

1. Вставьте плату WWAN в разъем в компьютере.

2. Проложите кабели WWAN через направляющий желобок.

3. Подключите кабели WWAN к разъемам на плате WWAN.

4. Затяните винт, которым плата WWAN крепится к корпусу компьютера.

5. Установите:

a. батарею

b. нижнюю крышку

6. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Извлечение порта разъема питания

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. нижнюю крышку

b. батарея

3. Извлечение порта разъема питания:

a. Выкрутите винты крепления металлического держателя к порту разъема питания [1].

b. Отсоедините металлический кронштейн от компьютера [2].

c. Извлеките порт разъема питания из компьютера [3].

d. Отсоедините кабель порта разъема питания от компьютера [4].
