Dell E5250 (5250-7720) [20/65] Извлечение платы ush

Извлечение платы USH

ПРИМЕЧАНИЕ: Этот компонент продается отдельно и не включен в комплект поставки данного

компьютера.

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. нижнюю крышку

b. батарея

c. жесткий диск в сборе

d. окантовку клавиатуры

e. клавиатура

f. упор для рук

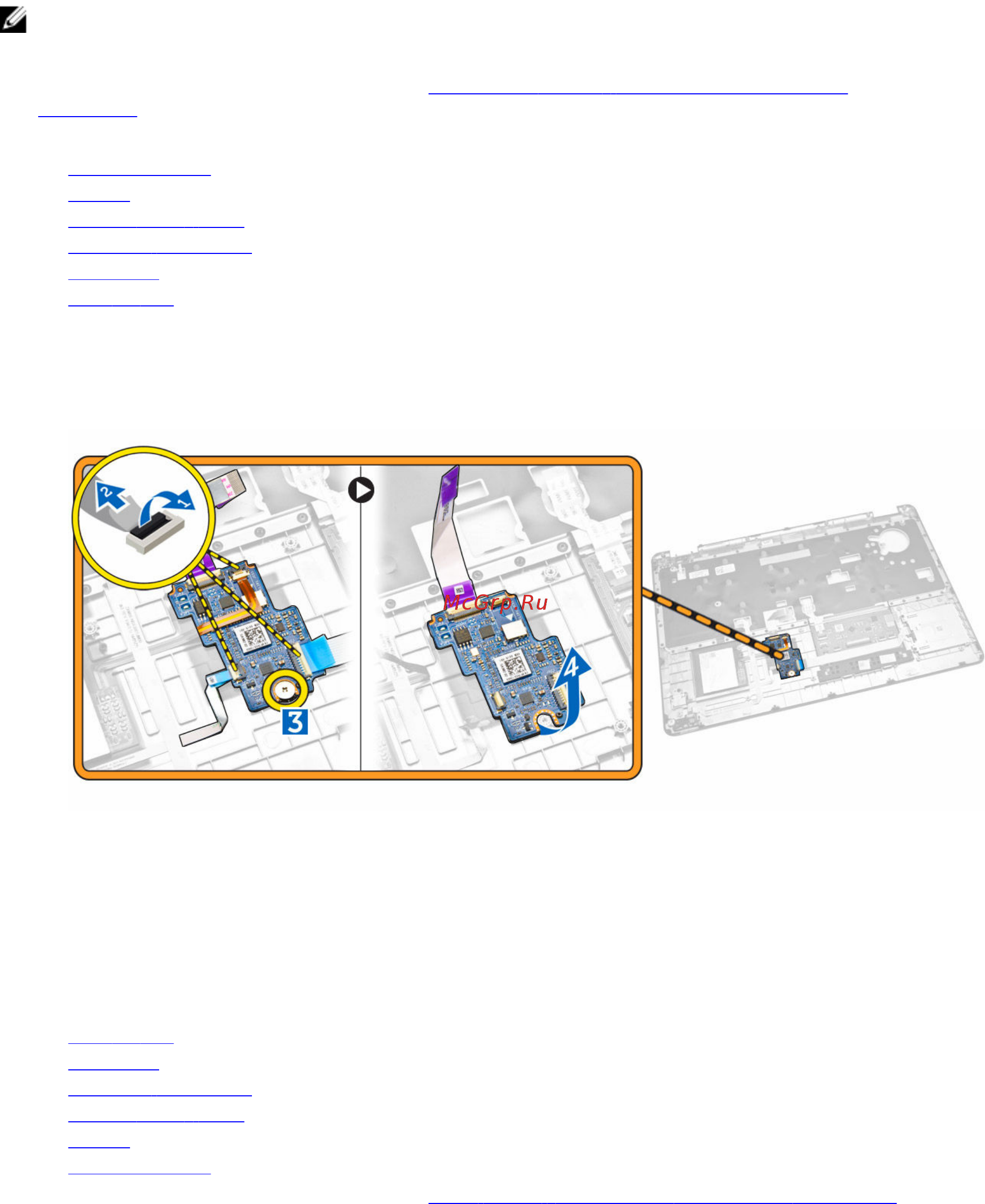

3. Для извлечения платы USH необходимо выполнить следующие действия.

a. Отсоедините все кабели от платы USH [1] [2].

b. Выверните винт, которым плата USH крепится к упору для рук [3].

c. Снимите плату USH с упора для рук [4].

Установка платы USH

1. Разместите плату USH на упоре для рук.

2. Затяните винт, чтобы прикрепить плату USH к упору для рук.

3. Подсоедините все кабели к плате USH.

4. Установите:

a. упор для рук

b. клавиатура

c. окантовку клавиатуры

d. жесткий диск в сборе

e. батарея

f. нижнюю крышку

5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
