Извлечение платы устройства чтения отпечатков пальцев

ПРИМЕЧАНИЕ: Этот компонент продается отдельно и не включен в комплект поставки данного

компьютера.

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. нижнюю крышку

b. батарея

c. окантовку клавиатуры

d. клавиатура

e. упор для рук

3. Для извлечения платы устройства чтения отпечатков пальцев необходимо выполнить следующие

действия.

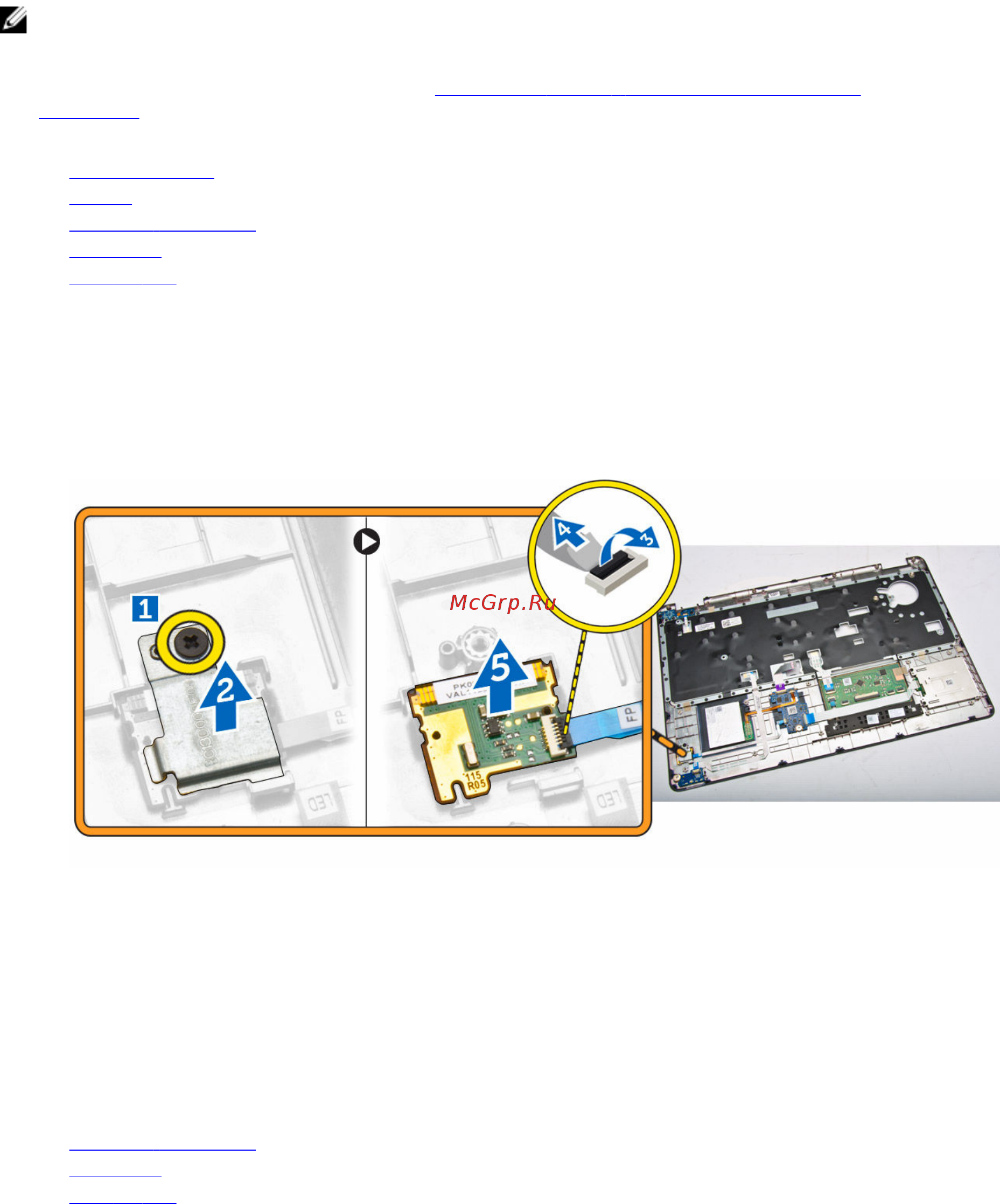

a. Выверните винт, чтобы освободить металлический держатель, которым плата устройства чтения

отпечатков пальцев крепится к упору для рук [1], [2].

b. Отсоедините кабель устройства чтения отпечатков пальцев от платы устройства чтения отпечатков

пальцев [3], [4].

c. Снимите плату устройства чтения отпечатков пальцев с упора для рук [5].

Установка платы устройства чтения отпечатков пальцев

1. Поместите плату устройства чтения отпечатков пальцев в соответствующий отсек на упоре для рук.

2. Подсоедините кабель устройства чтения отпечатков пальцев к плате устройства чтения отпечатков

пальцев.

3. Разместите металлический держатель над платой устройства чтения отпечатков пальцев и затяните винт,

чтобы закрепить плату устройства чтения отпечатков пальцев.

4. Установите:

a. окантовку клавиатуры

b. клавиатура

c. упор для рук
