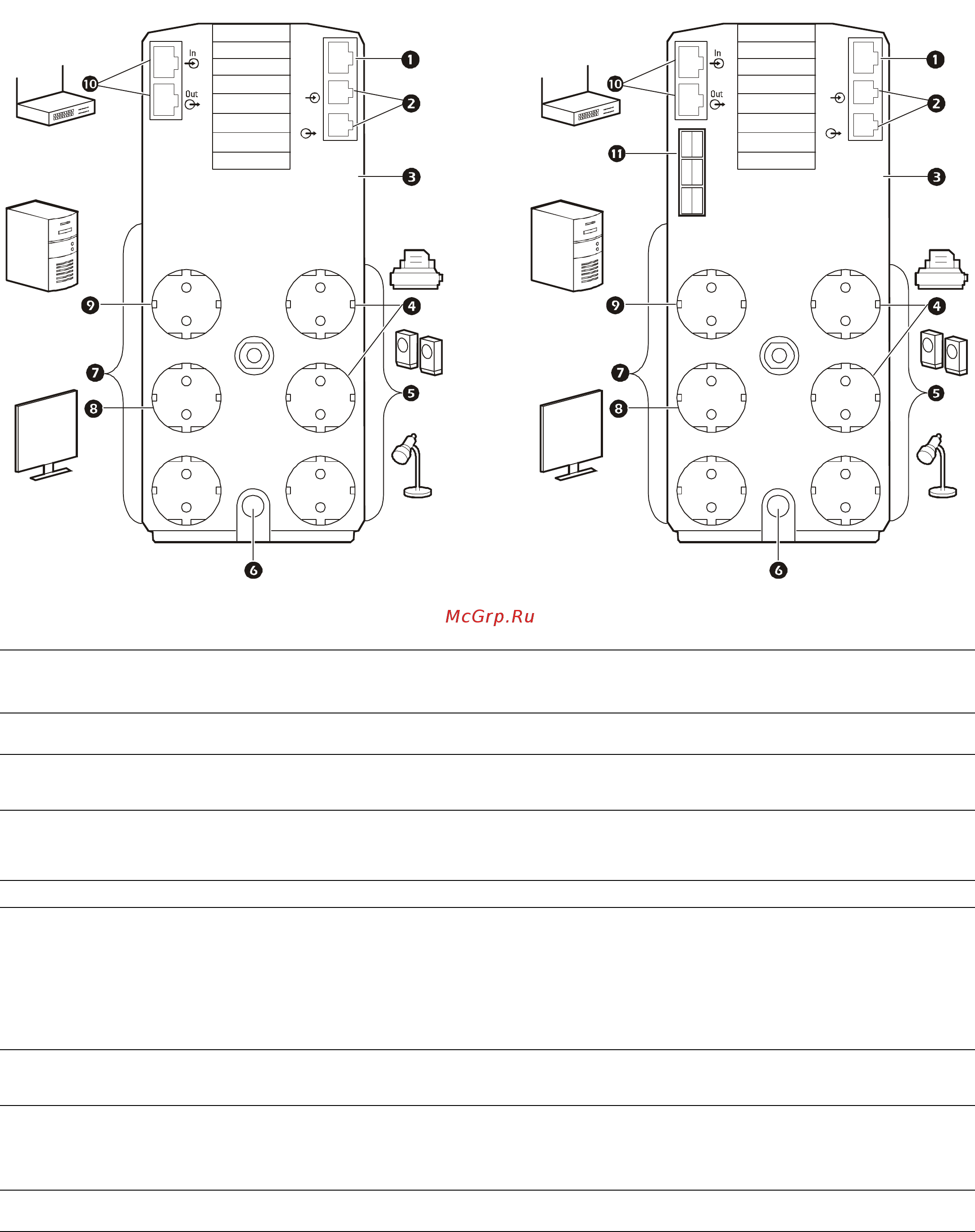

Установка и эксплуатация Back-UPS BR1200G-RS/BR1500G-RS
3
1
USB-порт и последовательный порт Для использования приложения PowerChute подключите USB-кабель к USB-разъему или последовательному
порту. (кабель для подключения к последовательному порту не прилагается, для его получения обратитесь,
пожалуйста, в службу поддержки).
2
Порты с защитой от всплесков
напряжения для телефонного кабеля
Подключите один разъем кабеля DSL/Modem/FAX/Phone (цифровая линия/модем/факс/телефон) к телефонной
розетке, а другой - к разъему I
N ИБП. Подключите один разъем кабеля DSL/Modem/FAX/Phone к модему,
факсу или телефону, а другой - к разъему O
UT ИБП.
3
Болт для заземления Подключите провод заземления для защиты от всплесков напряжения дополнительных устройств таких как
стабилизаторы напряжения в сети и линии передачи данных.
4
Розетки с защитой от всплесков
напряжения управляемая
управляющей розеткой
Эти розетки обеспечивают защиту от всплесков напряжения при сбоях электропитания. Питание этих розеток
отключается при отключении сетевого электропитания или при переходе устройства, подключенного к
управляющей розетке, в спящий режим.
5
Розетки с защитой от всплесков
напряжения
Эти розетки обеспечивают постоянную защиту от всплесков напряжения, даже если устройство выключено.
Розетки с защитой от всплесков напряжения не обеспечивают питание подключенного оборудования от
батареи. Подключайте к этим розеткам оборудование, которое не требует резервного питания (принтеры,
сканеры и другие вспомогательные устройства).
6
Кабель питания Подключение ИБП к электросети.
7
Розетки резервного питания с
защитой от всплесков напряжения
Оборудование, подключенное к данным розеткам, получает питание от батареи во время перебоев в
электроснабжении и отклонениях напряжения. Оборудование, подключенное к данным розеткам с батарейной
поддержкой и защитой от всплесков напряжения, получает электропитание от батарей только при включенном
ИБП.
К розеткам следует подключать только крайне ва
жное оборудование (компьютер, монитор, модем или другие
устройства, нарушение питания которых может привести к проблемам). Не подключайте к этим разъемам
аквариумное оборудование, лазерные принтеры, измельчители бумаги, водоотливные насосы или
вентиляторы, так как измененное синусоидальное напряжение на выходе ИБП может нарушить их работу. Не
подключайте к этим разъемам сетевые фильтры или у
длинители.
8
Розетка с резервным питанием и
защитой от всплесков напряжения,
управляемая управляющей розеткой
Розетка обеспечивает защиту подключенного устройства от всплесков напряжения. Для экономии
электроэнергии питание управляемых розеток отключается, когда подключенное к управляющей розетке
устройство выключается или переходит в режим сна/гибернации.
9
Управляющая розетка К этой розетке подключайте главное устройство. Как правило, таким устройством является основной
компьютер.
Помимо защиты от всплесков напряжения и получения резервного питания от батареи эта розетка подает на
управляемые розетки сигнал их отключения, когда главное устройство отключается или переходит в режим
сна/гибернации.
:
Порты Gigabit Ethernet с защитой от
всплесков напряжения
С помощью Ethernet-кабеля подключите модем, маршрутизатор или сетевой кабель ко входному порту, затем
подключите компьютер к выходному порту.
;
Разъем для подключения внешнего
блока батарей Только в модели
BR1500G-RS
Для обеспечения дополнительного времени работы от батареи подключите блок внешних батарей.
bu219a
Te l Out
Te l In
USB &
Serial
Battery
Backup
Surge
Only
TVSS
GND
Circuit Breaker
Push to Reset
BR1500G-GR
MASTER
Controlled by MASTER
Controlled by MASTER
Controlled by MASTER
bu218a
Te l Out
Te l In
USB &
Serial
Battery
Backup
Surge
Only
TVSS
GND
Circuit Breaker
Push to Reset
BR1200G-GR
MASTER
Controlled by MASTER
Controlled by MASTER
Controlled by MASTER
