4

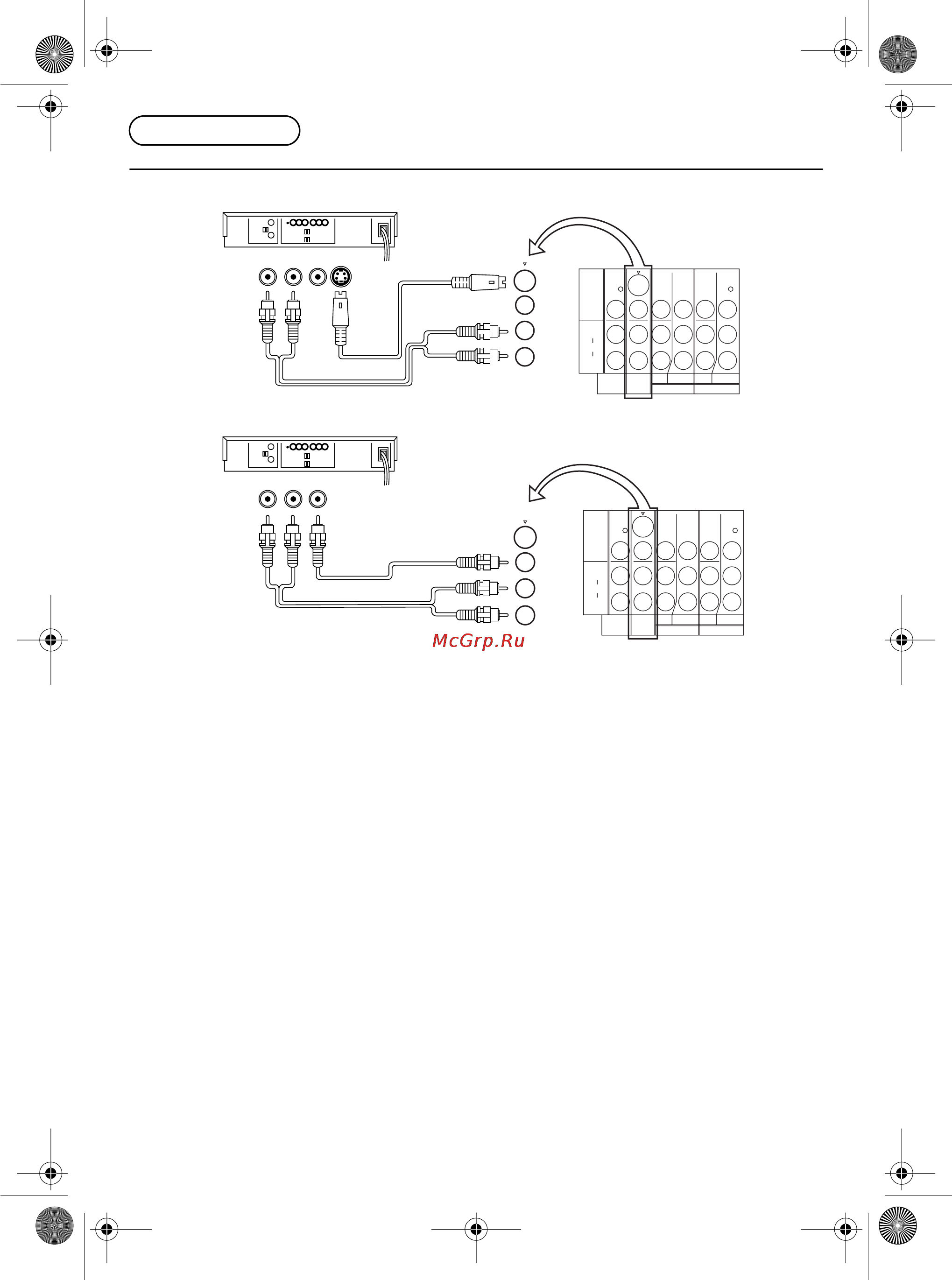

Подсоединение
■
Как подсоединить “AV1, 2, 3 или 4” к входным терминалам
Примечания:
1. Если S-Video кабель присоединён к S-Video терминалу, то Video вход будет автоматически отключаться в
режиме AV.
2. Если используется Монофонический видеомагнитофон присоедините Монофонический Аудио Кабель к
Аудио “L” (Левому) терминалу.
3. Выберите необходимую AV входную позицию нажимая кнопку TV/AV. (Обращайтесь к стр. 7)
4. Терминалы аудио входа для AV3 и AV4 служат как терминал аудио входа для видео входа и для DVD входа.
5. Вход 2 расположен на передней панели телевизора.
6. При использовании функции “MONITOR OUT” с источником сигнала, подключенным к разъему “AV2 IN” ,
используйте вход “VIDEO” (НЕ “S-VIDEO” вход).
Audio
OUT
Video
OUT
S-Video
OUT
RL
MONO
AV1
IN
S-VIDEO
Y
P
B
P
R
Y
P
B
P
R
VIDEO
MONO MONO MONO
AUDIO
L
R
COMPONENT COMPONENT
MONITOR
OUT
AV1
IN
AV3 IN AV4 IN
S-VIDEO
Y
P
B
P
R
Y
P
B
P
R
VIDEO
MONO MONO MONO
AUDIO
L
R
COMPONENT COMPONENT
MONITOR
OUT
AV1
IN
AV3 IN AV4 IN
MONO
Audio
OUT
Video
OUT
RL
Super-VHS VCR
(Сверх записывающее оборудование)
VHS VCR
(Записывающее оборудование)
ВИДЕО
АУДИО
ВИДЕО
АУДИО
TQB4G2753_RU.fm Page 4 Monday, July 5, 2004 10:49 AM
