Клавиатура 15
Установка клавиатуры
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр.7.
2
Вставьте кабель клавиатуры в разъем на системной плате. Нажмите на
защелку разъема, чтобы зафиксировать кабель клавиатуры на разъеме
системной платы.
3
Совместите язычки на клавиатуре с пазами на упоре для рук.
4
Аккуратно нажмите около краев клавиатуры, чтобы надежно закрепить ее
четырьмя фиксаторами.
5
Закройте дисплей и переверните компьютер.
6
Ус т а н о в и т е аккумулятор. См. раздел «Ус т а н о в ка аккумулятора» на стр. 12.

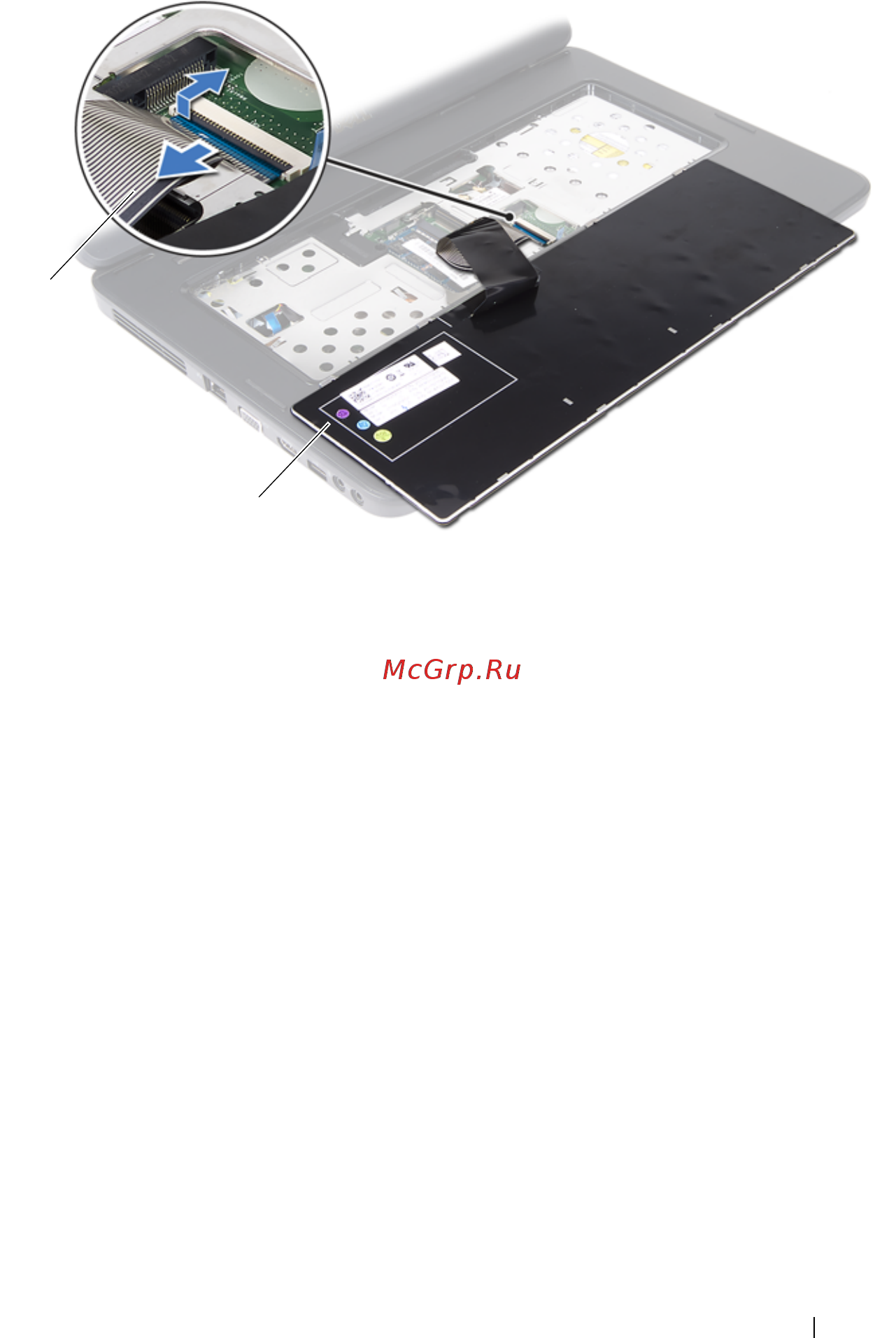

1
кабель клавиатуры
2
клавиатура
1
2
