4

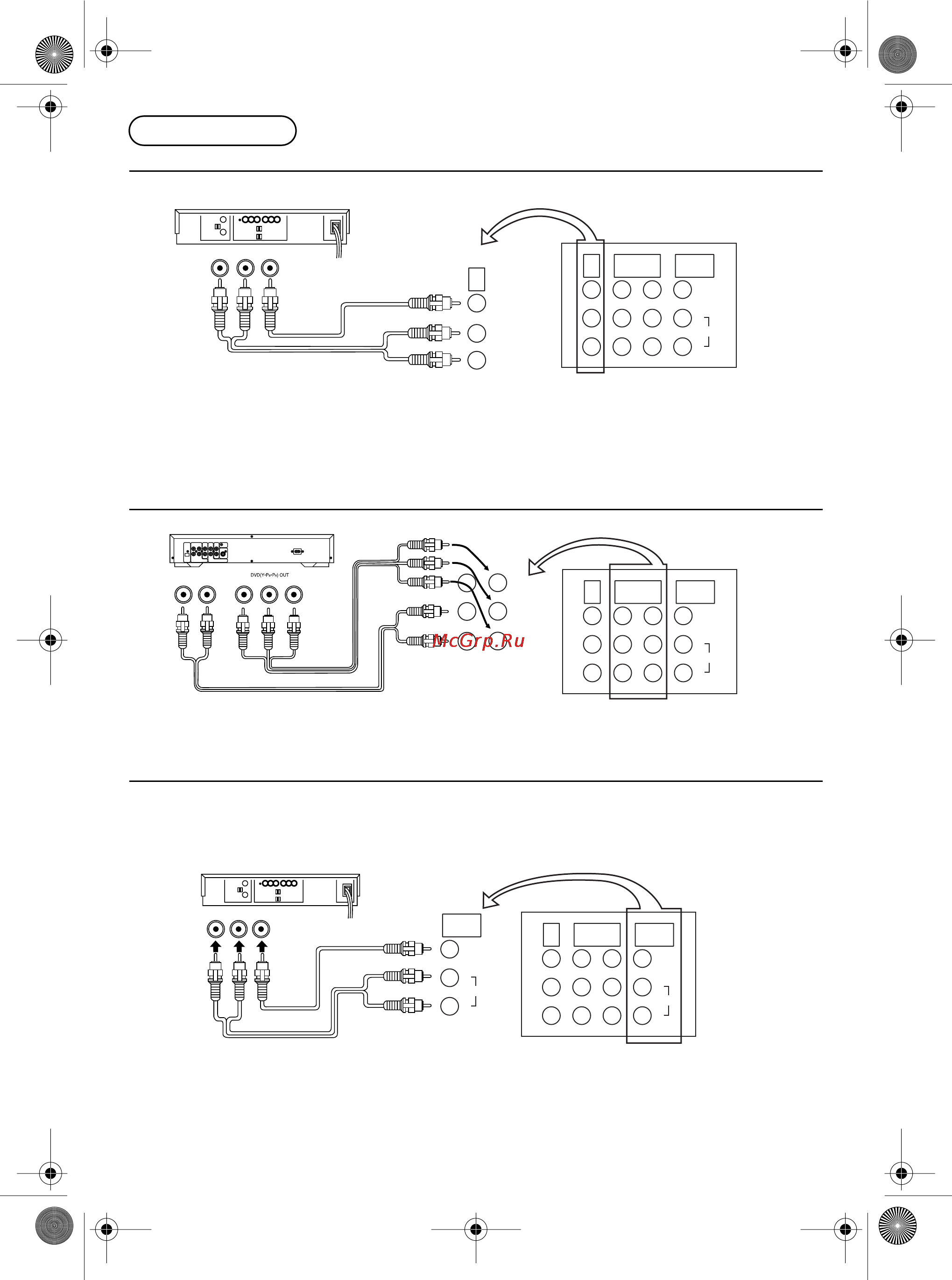

Подсоединение
■
Как подсоединить “AV1, 2 или 3” к входным терминалам
Примечания:
1.
Если используется Монофонический видеомагнитофон присоедините Монофонический Аудио Кабель к
Аудио “L” (Левому) терминалу.
2.
Выберите необходимую AV входную позицию нажимая кнопку TV/AV. (Обращайтесь к стр. 6)
3.
Терминалы аудио входа для AV3 служат как терминал аудио входа для видео входа и для DVD входа.
4.
Вход AV2 расположен на передней панели телевизора.
■
Как подсоединить DVD входных терминалов
Примечания:
1.
Аудио сигнал AV3 общий для AV3 и DVD входного сигнала терминалов.
2.
DVD сигнал входного терминала имеет преимущество перед AV3 видео сигналом входного терминала.
■
Как подсоединить AV Монитор выходных терминалов к другому оборудованию
“МONITOR OUT” терминалы выхода, имеют такие же сигналы, как основное изображение на экране
телевизора и звук из громкоговорителя в одно и то же время, например: ТВ программы или сигналы от AV1,
AV2 или AV3 вход.
Примечания:
1.
Никогда не подсоединяйте тот же самый видеомагнитофон к терминалам VIDEO IN и МONITOR OUT в
данном телевизоре,так как это может вызвать неправильное фунционирование.
2.
Монитор выхода излучает основное изображение нормальные видео и аудио сигналы.
3.
Сигнал DVD
(Y•P
B
•P
R
)
не выходят на МONITOR OUT терминалы.
Audio
OUT
Video
OUT
RL
AV1
IN
Y
MONO
AV1
IN
MONO
MONO
VIDEO
AUDIO
L
R
PB
PR
A V
3 I N
COMPONENT
MONITOR
OUT
VHS VCR
(Записывающее оборудование)
ВИДЕО
АУДИО
Audio
OUT
PB Y
P
R
LR
AV1
IN
Y
MONO MONO
MONO
VIDEO
AUDIO
L
R
PB
PR
Y
PB
PR
A V
3 I N
COMPONENT
MONITOR
OUT
Проигрыватель DVD
Audio Video
RLIN IN
AV1
IN
Y
MONO MONO
VIDEO
AUDIO
L
R
PB
PR
A V
3 I N
COMPONENT
MONITOR
OUT
VIDEO
AUDIO
L
R
MONITOR
OUT
VHS VCR
(Записывающее оборудование)
ВИДЕО
АУДИО
TX29EG20T-2893_RU.fm Page 4 Monday, July 18, 2005 10:03 AM
