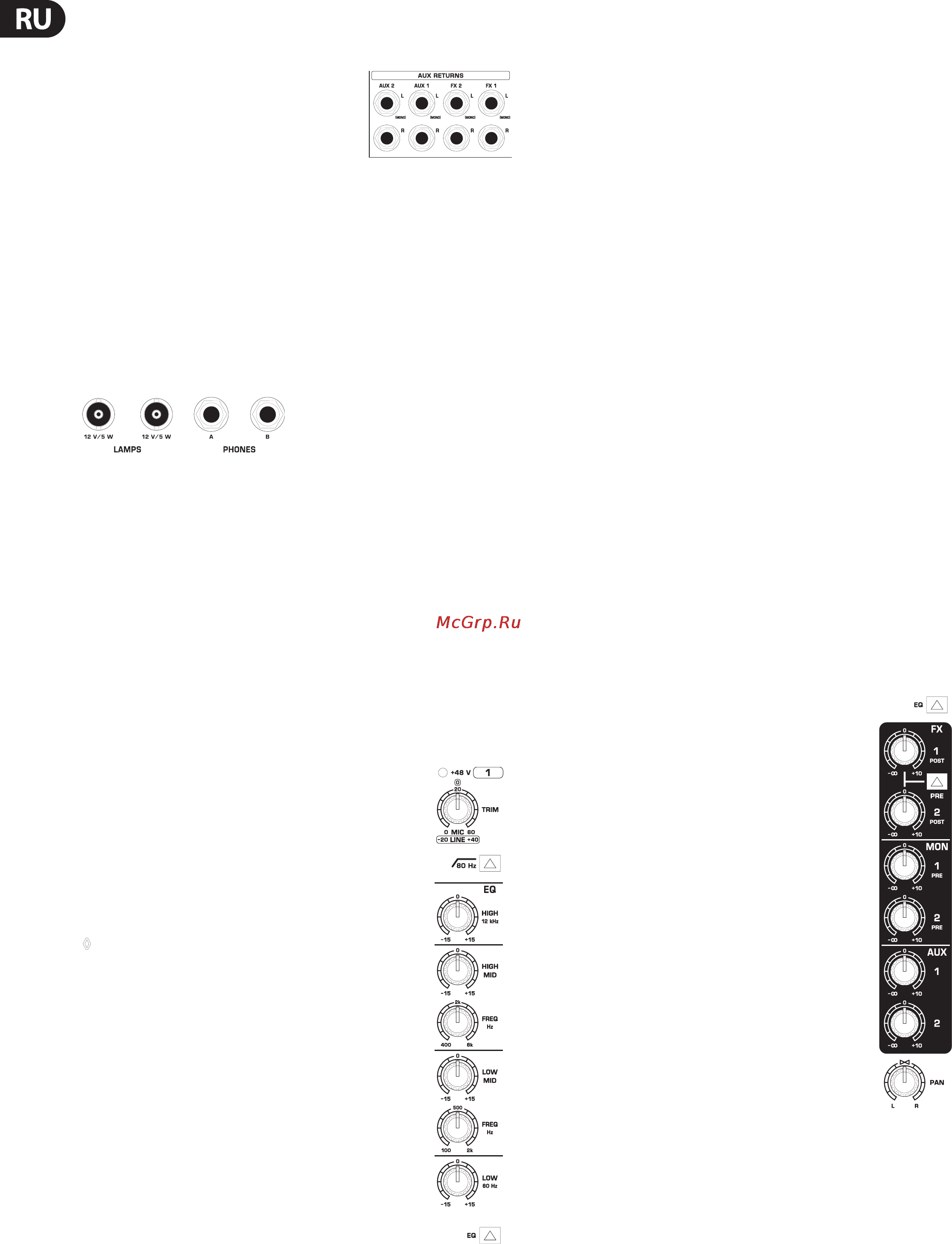

12 XENYX XL1600/XL2400/XL3200 Руководство пользователя
Aux Returns4.8
AUX RETURN
С помощью стереовходов AUX 1 и 2 Вы
можете подключить к микшерному пульту
дополнительные устройства, например
процессор эффектов или субмикшер. Их сигнал
будет подмешиваться к суммарному сигналу.
FX RETURN
К стереоразъемам FX RETURN 1 и 2 Вы можете подключить выходы внешних
процессоров эффектов, сигнал которых будет подмешан к подгруппам или
главному миксу в зависимости от маршрутизации.
Разъемы для подключения 4.9
освещения и наушников
LAMPS
К BNC- разъемам LAMPS Вы можете подключить лампы на "гусиной шейке".
Напряжение питания 12 В _, общая подключаемая нагрузка 5 Вт.
PHONES
К выходам PHONES (6,3-мм стерео) Вы можете подключать наушники.
Элементы управления5.
В этой главе приводится описание различных элементов управления
микшерного пульта. Дается подробная информация по всем регуляторам
и подключениям.
Моноканалы5.1
+48 V
+48 V: Этот контрольный индикатор светится,
если фантомное питание включено. Выключатель
расположен на задней панели прибора.
Trim
Потенциометром TRIM регулируется входное усиление.
Когда Вы подключаете источник сигнала к входам ◊
или отсоединяете их, то этот регулятор должен быть
выставлен до упора влево.
На шкале нанесены 2 различных диапазона значений:
Первый диапазон значений от 0 до +60 относится к
микрофонному входу и отображает усиление поступающих
на него сигналов. Второй диапазон значений от -20 до
+40 дБ показывает усиление линейного входа. В среднем
положении (12-часов) усиление/ослабление линейных
сигналов отсутствует.
80 Hz
Нажатие на кнопку 80 Hz активирует НЧ-фильтр, с помощью
которого Вы можете подавлять низкочастотные помехи
(-3 дБ при 80 Гц, 18 дБ/окт).
Регулировка тембра
Все моноканалы оснащены 4-полосным эквалайзером с 2 семи-
параметрическими фильтрами средних частот. В каждой полосе
допускается максимальное повышение/понижение на 15 дБ;
в центральном положении (0 дБ) эквалайзер нейтрален.
HIGH
Высокие частоты обрабатываются Shelving-фильтром, работающим на
частотах выше 12 кГц.
HIGH MID
Семи-параметрический Peak-фильтр обрабатывает верхний диапазон
средних частот между 400 Гц и 8 кГц. Регулятор FREQ устанавливает частоту,
которую Вы можете усилить/ослабить с помощью регулятора HIGH MID.
LOW MID
Нижний диапазон средних частот обрабатывается другим семи-
параметрическим Peak-фильтром. Регулятор FREQ устанавливает частоту
между 100 Гц и 2 кГц, которую Вы можете усилить/ослабить с помощью
регулятора LOW MID.
LOW
Басы обрабатываются Shelving-фильтром, работающим на частотах
ниже 80 Гц.
ЭКВАЛАЙЗЕР
Кнопка EQ включает эквалайзер. Включая и выключая ее, Вы можете
сравнить необработанный и обработанный сигналы.
FX, MON, AUX Send- тракты5.1.1
Вспомогательные тракты FX, MON и AUX позволяют
отделять сигналы одного или нескольких каналов и
направлять их на дополнительные выходы. Таким образом
Вы можете создавать независимые миксы для эффектов
(FX) или для музыкантов на сцене (MON). Через выходы
FX/MON/AUX Send этот микс может поступать на
сценические акустические системы или эффект-процессоры.
FX 1 и FX 2
Шины FX являются трактами подачи сигнала к внешним
процессорам эффектов. Снятие сигнала происходит обычно
после канального фейдера. Таким образом, сигнал зависит
от положения канального фейдера.
При помощи регуляторов FX устанавливается громкость
канального сигнала, подаваемого на процессор эффектов.
PRE
Нажатие на кнопку PRE изменяет способ отбора сигнала
для обоих эффект-трактов с "post-Fader" на "pre-Fader".
Таким образом, громкость эффект-сигнала больше не
зависит от положения канального фейдера.
Дополнительно к канальному FX-регулятору соответствующий
регулятор Master FX SEND должен быть повернут по часовой стрелке.
Соедините FX-Send-разъем с входом процессора эффектов, а его выход
подключите к разъемам FX Return в мастер-секции.
