Руководство пользователя Неуправляемые коммутаторы DS-3E0105P-E/DS-3E0109P-E

Внимание

Убедитесь, что розетка надёжно зазмелена.

3. Подключение устройств

3.1. Подключение к RJ45 портам

Подключите коммутатор к устройству с помощью Ethernet кабеля через RJ45 порт. UPLINK – это uplink порт.

Порты 1-4/8 поддерживают IEEE 802.3af и IEEE 802.3at питание PoE, подключаемым устройством может

быть: беспроводная точка доступа, IP-телефон или IP-камера и т.д.

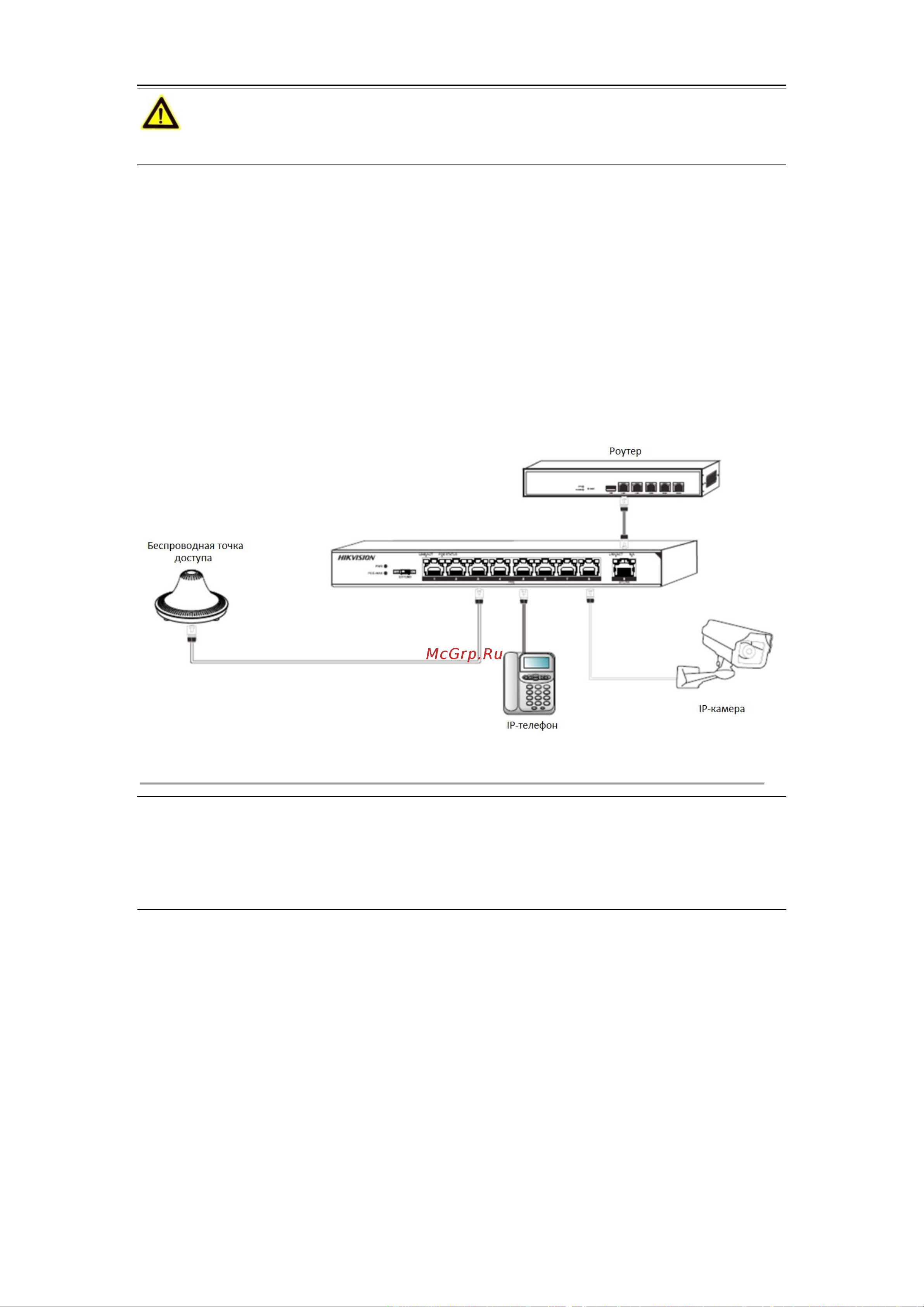

Рисунок 3.1 Подключение к RJ45 портам

Примечания:

 Для использования рекомендуется Ethernet кабель Cat.5e или выше.

 Устройство поддерживает динамическое питание PoE.

3.2. Проверка подключения

После завершения установки, проверьте подключение устройств:

 Питание должно соответствовать входному стандарту устройства.

 Кабели подключения к портам и кабель заземления должны быть подключены корректно.

 При прокладке кабелей на улице, подключите молниеотвод к кабелю перед подключением кабеля в

порт.
