Руководство пользователя Неуправляемые коммутаторы DS-3E0105P-E/DS-3E0109P-E

 Режим расширенной дальности передачи (EXTEND)

Детали режима расширенной дальности передачи:

Модель

Имя

Статус

Описание

DS-3E0105P-E

EXTEND

Off

Порты 1-4: 100M

Порты 1-4: 10M с включенным режимом EXTEND

DS-3E0109P-E

Off

Порты 1-8: 100M

Порты 1-8: 10M с включенным режимом EXTEND

Внимание

1. Для обеспечения режима расширенной передачи, пожалуйста, используйте Ethernet кабель Cat 5e или

выше и настройте скорость и дуплекс удалённого устройства в “Автосогласование“ (“Auto

Negotiation”).

2. Если режим Extend в OFF, дальность передачи питания PoE и данных достигает 150м при

использовании Ethernet кабеля серии Cat 5e или выше.

 RJ45 порты

Модель

10/100Мб/с RJ45 порты

Uplink порт

DS-3E0105P-E

DS-3E0109P-E

Примечание:

1. Порты 1-2 DS-3E0109P-E (порт 1 DS-3E0105P-E) имеют высокий приоритет по умолчанию, они

обладают преимуществом перед другими портами при передачи данных.

2. Порты 1-4/8 поддерживают IEEE 802.3af и IEEE 802.3at PoE питание;

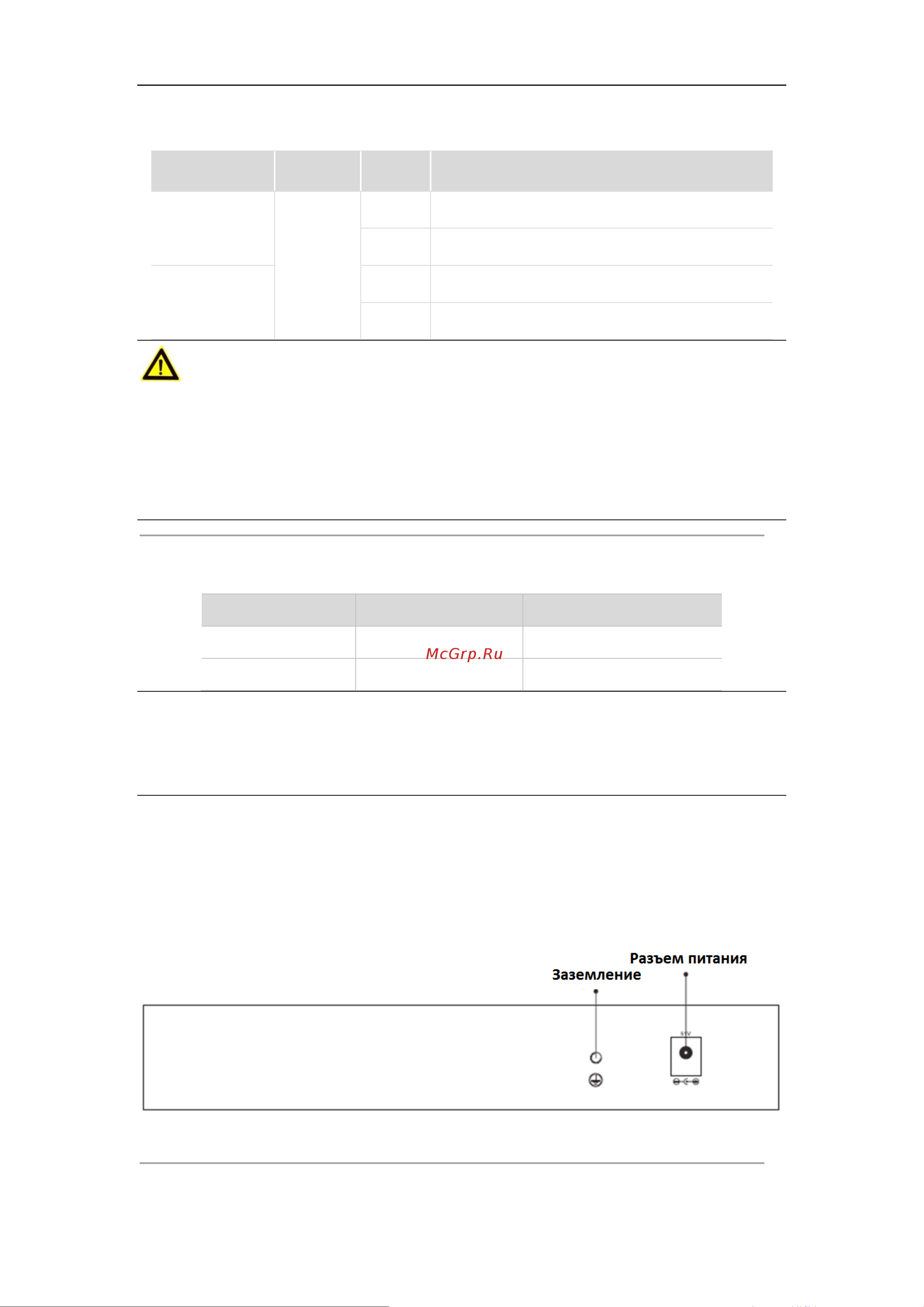

1.3. Задняя панель

Рисунок 1.3 DS-3E0105P-E
