7Smart-UPS 750/1000/1500/2200/3000 VA 100/120/230 Vac / 500 VA 100 Vac башня

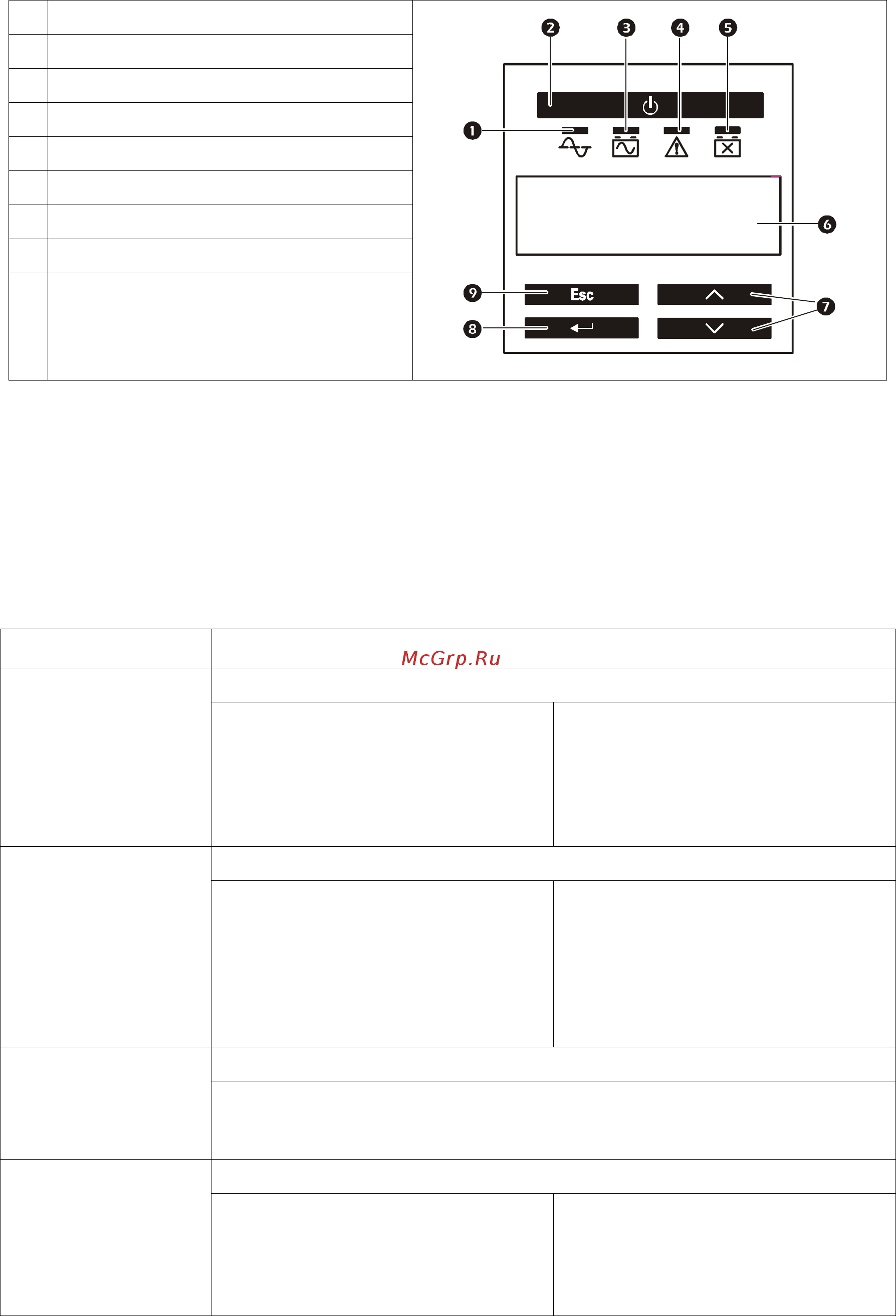

Панель управленияl
Использование интерфейса дисплея
Используйте клавиши со стрелками UP/DOWN для прокрутки пунктов главного меню. Нажмите клавишу
ENTER для просмотра подменю любого пункта главного меню. Нажмите клавишу ESCAPE, чтобы выйти
из подменю и вернуться в главное меню.
Стандартные меню
Экраны стандартного меню – это наиболее часто используемые экраны.
❶
Индикатор Онлайн
❷
Клавиша ON/OFF ИБП
❸
Индикатор Работа от батареи
❹
Индикатор Неисправность проводки
❺
Индикатор Заменить батарею
❻
Интерфейс дисплея
❼
Клавиши со стрелками UP/DOWN
❽
Клавиша ENTER
❾ Клавиша ESCAPE
Меню Общие функции
Состояние
Просмотр информации ИБП:
• Режим работы
• КПД
• Мощность нагрузки
• Нагрузка ВА
• Состояние заряда батареи
• Ожидаемое время работы
• Температура батареи
• вход
• Выхода
• Последняя передача
• Последняя самодиагностика ИБП
Настройка
Настройка параметров ИБП:
• Язык
• Качество локального питания
«Хорошее», «Удовлетворительное»,
«Плохое»
• Тип меню: Стандартное или
Расширенное
• Звуковой аварийный сигнал
• Дисплей (автозатухание,
автоотключение, постоянно включен)
• Дата установки батареи
• Сброс к значениям по умолчанию
Тестирование и
диагностика
Выполнение проверки и диагностики ИБП
• Самодиагностика ИБП
• Тестирование аварийных сигналов
• Проверка калибровки
О программе
Просмотр информации ИБП:
• Модель ИБП
• № детали ИБП
• Серийный номер ИБП
• Дата изготовления ИБП
• № детали батареи
• Дата установки батареи
• Заменить батарею до
•1 ИБП встроенного программного
обеспечения
