Установка фиксатора для кабеля

питания

Для предотвращения случайного отключения кабеля

питания рекомендуется установить фиксатор.

1. Установите стяжку замком вниз в отверстие,

расположенное под разъемом питания.

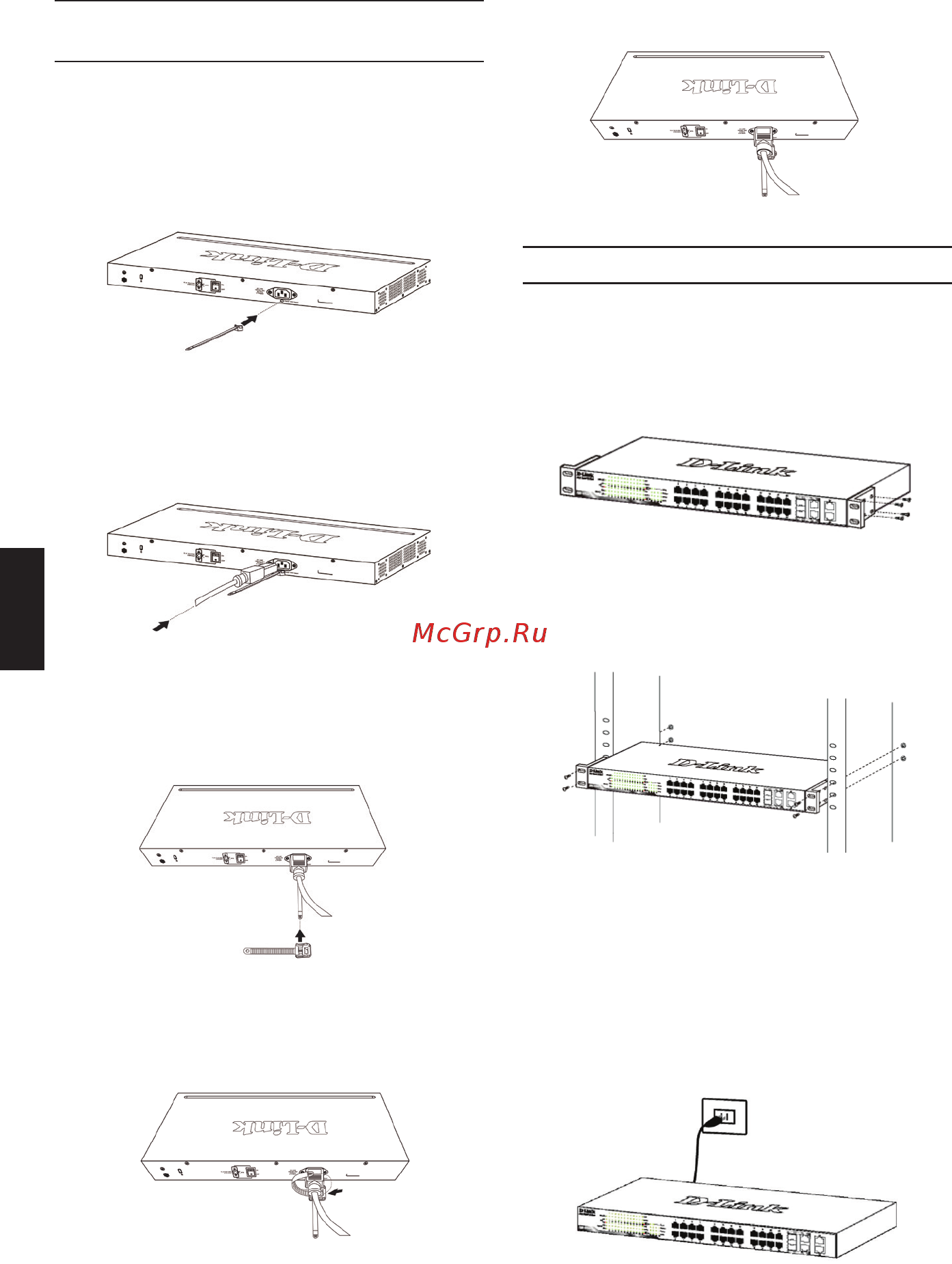

Рисунок 3-1. Установка кабельной стяжки на

коммутатор

2. Подключите кабель питания к коммутатору.

Рисунок 3-2. Подключение кабеля питания к

коммутатору

3. Наденьте зажим на стяжку и сместите его в сторону

разъема питания.

Рисунок 3-3. Установка зажима на стяжку

4. Оберните ленту зажима вокруг кабеля питания и

вставьте ее в фиксирующий замок.

Рисунок 3-4. Фиксация кабеля питания

Установка в стойку

Коммутатор может быть установлен в 19-дюймовую

стойку EIA , которая, как правило, размещается в

серверной комнате вместе с другим оборудованием.

Прикрепите кронштейны к боковым панелям

коммутатора и зафиксируйте их с помощью входящих

в комплект поставки винтов.

Рисунок 4. Крепление кронштейнов

Установите коммутатор в стойку и закрепите его с

помощью винтов, входящих в комплект поставки стойки.

Рисунок 5. Установка коммутатора в стойку

Шаг 3 – Подключение кабеля

питания переменного тока

Подключите кабель питания переменного тока к

соответствующему разъему на задней панели

коммутатора и к электрической розетке (желательно

с заземлением и защитой от статического электричества).

Рисунок 6. Подключение коммутатора к розетке

5. Затяните ленту зажима для надежной фиксации

кабеля питания.

Рисунок 3-5. Фиксация кабеля питания

PУCCКИЙ
