Pioneer DEH-1300MP [7/14] Установка

Соединения

Важно

! При установке данного устройства в авто-

мобиле, в котором отсутствует положение

ключа зажигания АСС, красный кабель

должен быть подключен к клемме, которая

определяет рабочее положение ключа за-

жигания; в противном случае может возни-

кнуть утечка тока аккумуляторной батареи.

Положение ACC Положение ACC от-

сутствует

! Эксплуатация данного устройства в усло-

виях, отличных от описанных ниже, может

привести к пожару или сбою в работе ус-

тройства.

— Транспортные средства с 12-вольтовым

аккумулятором и заземлением отрица-

тельного полюса.

— Громкоговорители 50 Вт (выходная

мощность) иот4 до 8 Ом (сопротивле-

ние).

! Во избежание короткого замыкания, пере-

грева или неисправностей обязательно со-

блюдайте следующие указания.

— Перед установкой отсоедините отрица-

тельную клемму аккумулятора.

— Закрепите провода при помощи зажи-

мов или изоляционной ленты. Для за-

щиты проводки заизолируйте провода в

местах их соприкосновения с металли-

ческими деталями.

— Разместите все кабели в удалении от

подвижных деталей, таких как рычаг пе-

реключения передач и направляющие

сидений.

— Разместите все кабели в удалении от

нагревающихся деталей, таких как ре-

шетка обогревателя.

— Запрещается подключать желтый про-

вод дисплея к аккумуляторной батарее

автомобиля через сверленое отверстие

в отсеке двигателя.

— Изолируйте концы всех неподсоединен-

ных кабелей изоляционной лентой.

— Не укорачивайте кабели.

— Никогда не срезайте изоляцию со

шнура питания данного устройства с

целью подачи питания на другое ус-

тройство. Допустимая нагрузка кабеля

по току ограничена.

— Используйте предохранитель с указан-

ными параметрами.

— Запрещается напрямую заземлять от-

рицательный вывод громкоговорителя.

— Запрещается связывать вместе отрица-

тельные кабели нескольких громкогово-

рителей.

! При включении питания устройства упра-

вляющий сигнал подается через сине-

белый провод. Подключите этот провод к

клемме пульта управления внешнего уси-

лителя мощности или клемме реле упра-

вления антенны с электроприводом (макс.

300 мА 12 В постоянного тока). Если авто-

мобиль оборудован встроенной в оконное

стекло антенной, подсоедините провод к

клемме питания усилителя антенны.

! Запрещается подсоединять сине-белый

кабель к клемме питания внешнего усили-

теля мощности. Также запрещается под-

соединять данный провод к клемме

питания антенны с электроприводом. В

противном случае может возникнуть утеч-

ка тока аккумуляторной батареи или иная

неисправность.

! Черный кабель является заземляющим.

Заземляющие кабели данного устройства

и других устройств (особенно устройств,

предназначенных для эксплуатации при

больших токах, таких как усилитель мощ-

ности) должны монтироваться отдельно. В

противном случае их случайное отсоеди-

нение может привести к пожару или неис-

правности.

112

Раздел

Установка

Данное устройство

123 4 5

1 Гнездо антенны

2 Плавкий предохранитель (10 A)

3 Гнездо шнура питания

4 Вход проводного пульта дистанционного

управления

Служит для подключения проводного

адаптера пульта дистанционного управле-

ния (приобретается отдельно).

5 Выход заднего канала

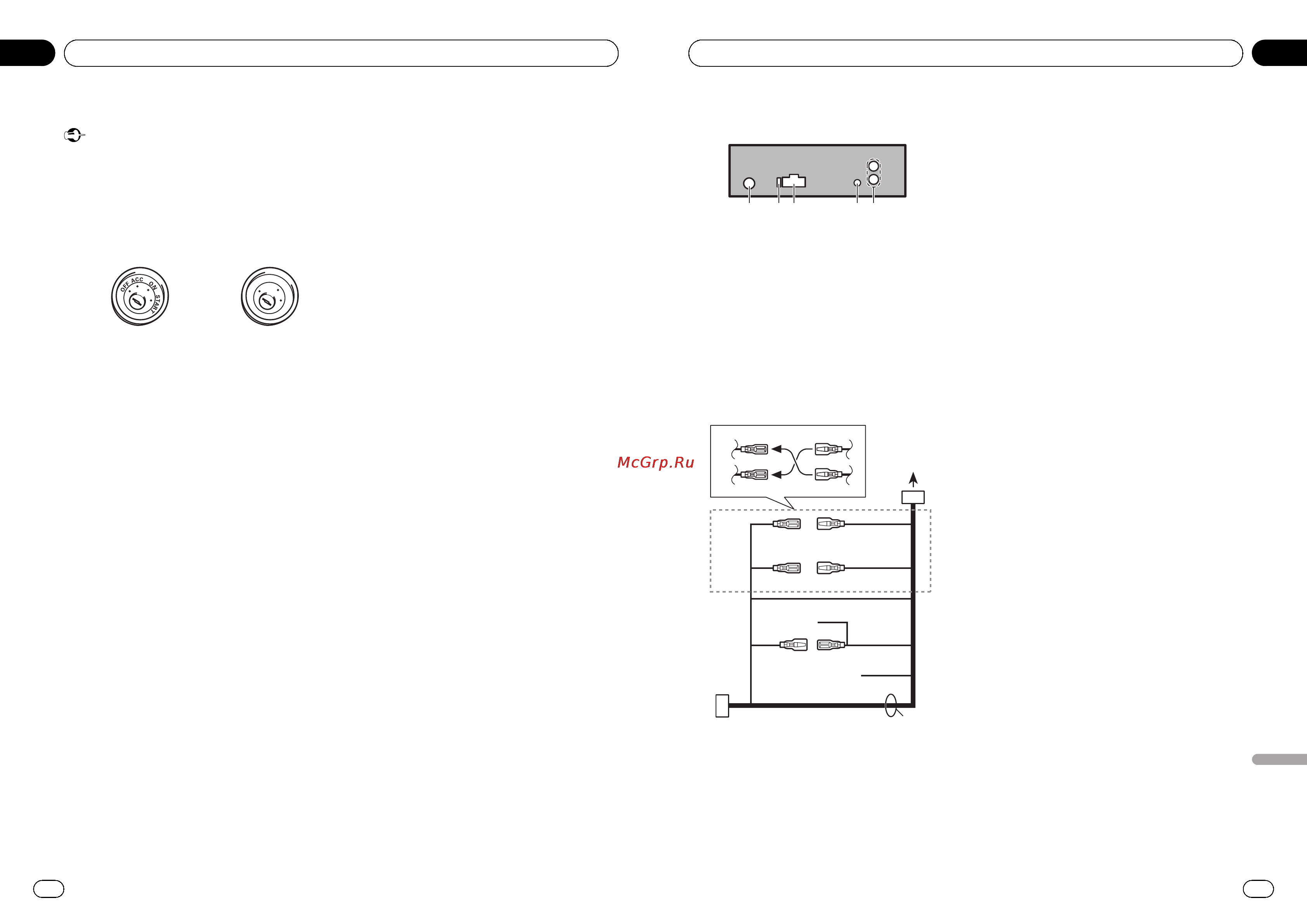

Шнур питания

1 К гнезду шнура питания

2 В зависимости от типа автомобиля функ-

ции 3 и 5 могут отличаться. В этом слу-

чае следует подключить 4 к 5 и 6 к 3.

3 Желтый

Резервный разъем (или разъем дополни-

тельного оборудования)

4 Желтый

Подключите к клемме источника постоян-

ного тока 12 В.

5 Красный

Разъем дополнительного оборудования

(или резервный разъем)

6 Красный

Подключите к клемме, на которую подает-

ся напряжение (12 В постоянного тока) при

включении зажигания.

7 Подсоедините провода одинакового цвета

друг к другу.

8 Черный (заземление на массу)

Подсоедините к чистой неокрашенной ме-

таллической поверхности.

9 Синий/белый

Расположение штекера разъема ISO на

различных автомобилях может отличаться.

Если штекер 5 предназначен для управле-

ния антенной, подсоедините 9 к b. На

других автомобилях подключать 9 к b за-

прещается.

a Синий/белый

Подключите к клемме панели управления

усилителя мощности (макс. 300 мА 12 В

постоянного тока).

b Синий/белый

Подключите к клемме реле управления ан-

тенны с электроприводом (макс. 300 мА 12

В постоянного тока).

c Желтый/черный

Если используется оборудование, имею-

щее функцию приглушения звука, данный

провод необходимо подсоединить к клем-

ме Audio Mute данного устройства. В про-

тивном случае необходимо проследить за

тем, чтобы данный провод не контактиро-

вал с любыми другими разъемами.

d Выводы громкоговорителей

Белый: Передний левый +

Белый/черный: Передний левый *

Серый: Передний правый +

Серый/черный: Передний правый *

Зеленый: Задний левый +

Зеленый/черный: Задний левый *

Фиолетовый: Задний правый +

Фиолетовый/черный: Задний правый *

113

Раздел

Русский

Установка

<QRD3059-A/N>57
