Pioneer DEH-1300MP [8/14] Усилитель мощности приобретается отдельно

e Разъем ISO

В некоторых автомобилях разъем ISO

может иметь два вывода. В этом случае

необходимо подсоединить оба разъема.

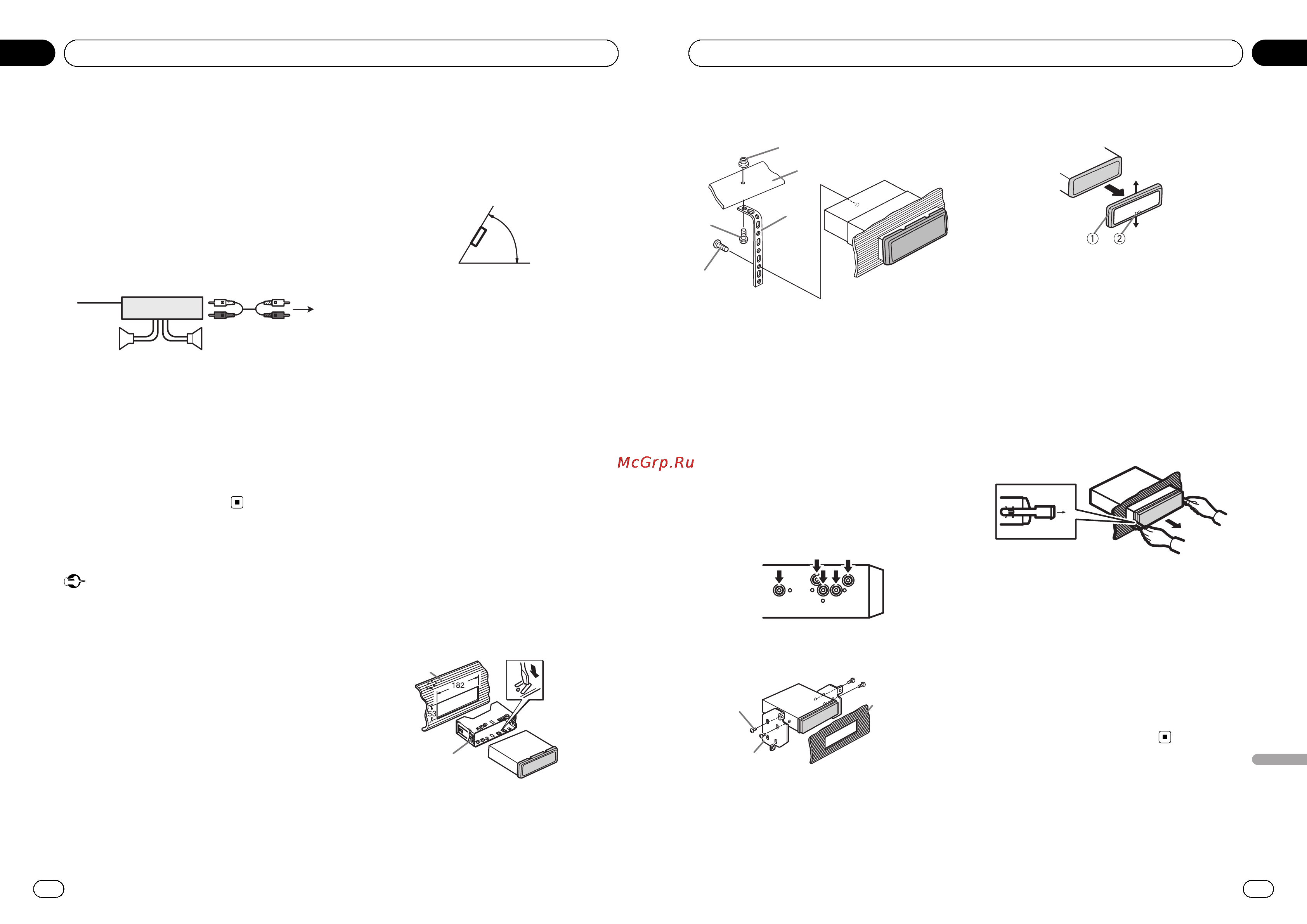

Усилитель мощности

(приобретается отдельно)

Используйте данную схему подсоединения

при использовании дополнительного уси-

лителя мощности.









1 Пульт дистанционного управления систе-

мой

Подсоедините синий/белый кабель.

2 Усилитель мощности (приобретается от-

дельно)

3 Подключите с помощью кабелей RCA (при-

обретаются отдельно)

4 К выходу заднего канала

5 Задний громкоговоритель

Установка

Важно

! Перед окончательной установкой проверь-

те все соединения и системы.

! Не используйте детали, не разрешенные

производителем к использованию, по-

скольку это может стать причиной неис-

правностей.

! Уточните у дилера компании, требует ли

установка сверления отверстий или внесе-

ния иных изменений в конструкцию авто-

мобиля.

! Не устанавливайте данное устройство в

местах, где оно может:

— помешать управлению автомобилем.

— травмировать пассажира при внезап-

ной остановке автомобиля.

! Перегрев полупроводникового лазера при-

ведет к его выходу из строя. Разместите

все кабели в удалении от нагревающихся

деталей, таких как решетка обогревателя.

! Оптимальной является установка устрой-

ства под углом менее 60°.

60°

Переднее/заднее крепление

стандарта DIN

Для данного изделия предусмотрена воз-

можность установки с помощью переднего

или заднего крепления.

Переднее крепление стандарта DIN

1 Вставьте монтажную обойму в пере-

днюю панель.

При установке в недостаточно глубоком

гнезде используйте монтажную обойму,

входящую в комплект поставки устройства.

При наличии достаточного пространства за

устройством применяется монтажная обо-

йма, поставляемая вместе с автомобилем.

! При установке используйте детали,

имеющиеся в продаже.

2 Закрепите обойму, подогнув с по-

мощью отвертки металлические язычки

(90°).

1 Приборная панель

2 Монтажная обойма

114

Раздел

Установка

3 Установите устройство, как показано

на рисунке.

1 Гайка

2 Теплоизоляционная перегородка или

металлическая планка

3 Металлическая скоба

4 Винт

5 Винт (M4 × 8)

# Убедитесь, что устройство надежно закре-

плено в гнезде. Неустойчивость устройства

может привести к его выпадению и неполад-

кам в работе.

Заднее крепление стандарта DIN

1 Совместите отверстия на кронштей-

не и боковых панелях устройства.

2 Затяните по два винта с каждой сто-

роны.

1 Самонарезающий винт (5 мм ×8мм)

2 Монтажная рамка

3 Приборная панель или консоль

Демонтаж устройства

1 Снимите рамку.

1 Декоративная рамка

2 Язычок

! Снятие передней панели облегчает до-

ступ к декоративной рамке.

! При установке декоративной рамки сто-

рона рамки с язычком должна быть на-

правлена вниз.

2 Вставьте прилагаемые экстракторы

с обеих сторон устройства до щелчка.

3 Вытяните устройство из приборной

панели автомобиля.

Снятие и установка передней

панели

В целях защиты от кражи переднюю па-

нель можно снять.

Нажмите на кнопку снятия панели и потя-

ните панель вверх и на себя.

Чтобы получить дополнительную инфор-

мацию, смотрите в

Снятие передней пане-

ли в целях защиты от кражи

Установка

передней панели

на стр. 105.

115

Раздел

Русский

Установка

<QRD3059-A/N>58
