PANTERA QX-44 ver 3 Инструкция по установке
9
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками
автомобиля, при замыкании которого на “массу” происходит закрывание окон. Подсоедините Темно-
Синий провод к данному проводу. При необходимости используйте дополнительные реле.
6) Темно-Синий провод может быть также запрограммирован как “ отрицательный выход для управ-
ления пейджером” (программируемая функция № 16). В этом
случае он также уже более не управлять-
ся при нажатии кнопки
передатчика, вместо этого Темно-Синий провод будет автоматически замы-
каться на “массу” каждый раз при срабатывании системы.

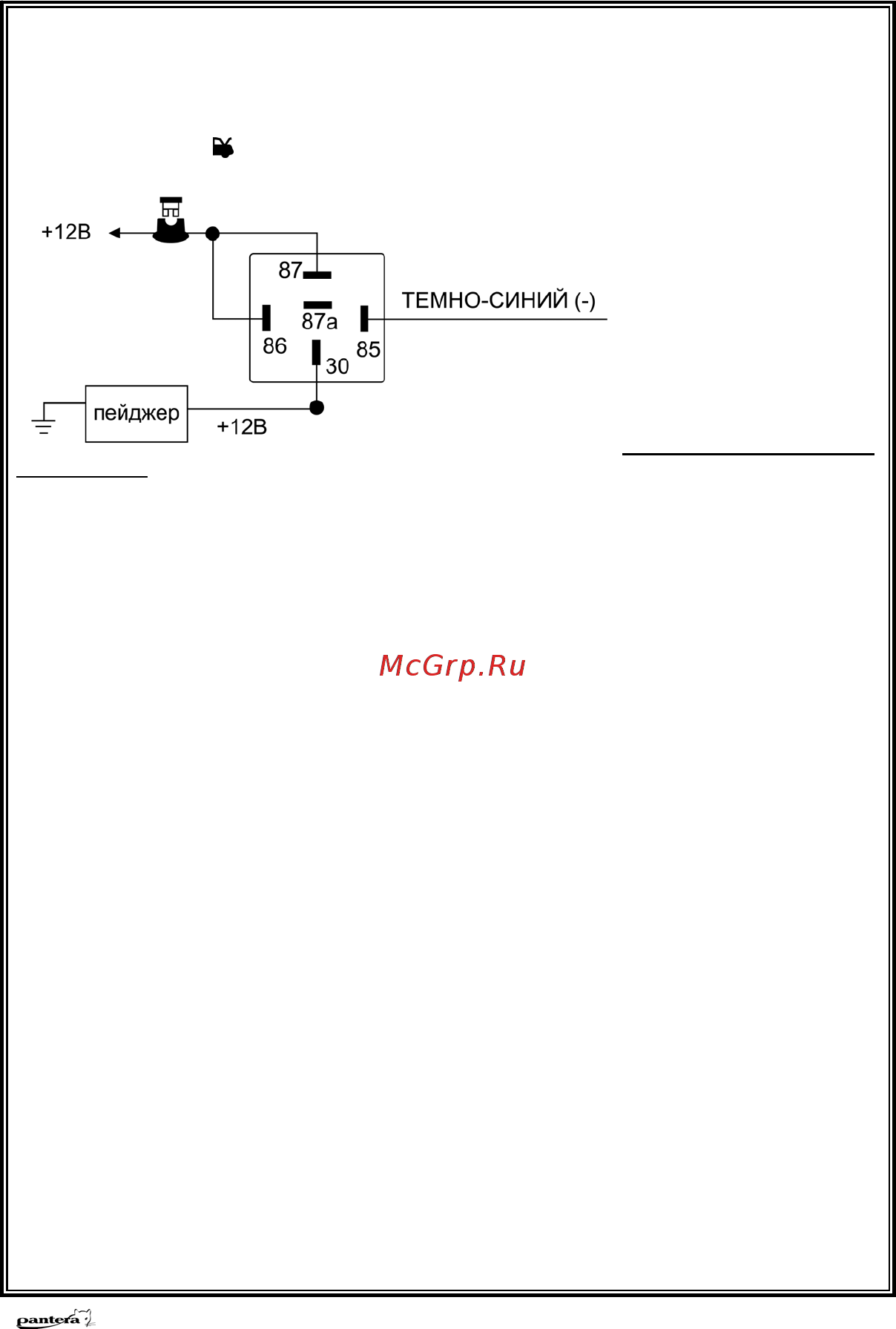

Подсоединение: Подсоедини-
те Темно-Синий провод к про-
воду отрицательного триггера
дополнительного пейджера. В
том случае, если пейджер
управляется положительным
триггером, используйте допол-
нительное реле, как показано
на схеме.
20-КОНТАКТНЫЙ РАЗЪЕМ
(нижний ряд):
СИНИЙ/ЧЕРНЫЙ ПРОВОД: см. раздел “Управление электроприводами замков дверей” ниже.
ЖЕЛТЫЙ ПРОВОД: К +12В ПОСТОЯННОГО ТОКА НА ЗАМКЕ ЗАЖИГАНИЯ (ЗОНА 4)
Данный провод информирует систему о наличии/отсутствии питания на замке зажигания.
Подсоединение: Подсоедините Желтый провод к проводу от замка зажигания, на котором имеется на-
пряжение + 12В, когда ключ зажигания находится в положениях "ВКЛ" ("ON") И "ЗАПУСК" (CRANK), и на-
пряжение 0В, когда
ключ зажигания находится в положениях “ ВЫКЛ.” ("OFF") и “ACC”.
Внимание! Желтый провод системы должен быть подключен к +12В от замка зажигания ДО места уста-
новки реле блокировки зажигания (если данная цепь используется)
БЕЛЫЙ/ЧЕРНЫЙ ПРОВОД: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД НА СИРЕНУ (2A)
Проложите этот провод через резиновую втулку в теплоизоляционной перегородке к месту установки
сирены.
Подсоединение: Подсоедините Белый/Черный провод к Красному проводу сирены. Подсоедините Чер-
ный провод массы сирены к “массе” автомобиля.
ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО
ЭЛЕКТРОПРИВОДА
1) Данный провод обеспечивает срабатывание системы при открывании двери автомобиля. Подсоеди-
нение триггера двери также необходимо для обеспечения работы функции пассивной постановки на ох-
рану.
Подсоединение: Если выключатель внутрисалонного освещения имеет на выходе +12В при открывании
двери (большинство автомобилей Ford, автомобили ГАЗ
), Вы должны подсоединить Фиолетовый провод
к одному из штатных концевых выключателей. В большинстве случаев Фиолетовый провод достаточно
подсоединить только к одному концевому выключателю независимо от количества дверей в автомобиле.
Внимание! Не используйте Фиолетовый провод, если концевые выключатели дверей отрицательной
полярности (см. подключение Коричневого провода выше).
2) В случае если в автомобиле используются концевые выключатели дверей отрицательной полярности,
Фиолетовый провод может быть также запрограммирован как “Положительный вход для подключе-
ния 5-проводного электропривода” (программируемая функция № 13).
В этом случае, при замыкании Фиолетового провода на +12В система будет автоматически подавать
импульс для отпирания дверей автомобиля, а при отключении +12В -
импульс для запирания дверей ав-
томобиля, но только при выключенном режиме охраны.
