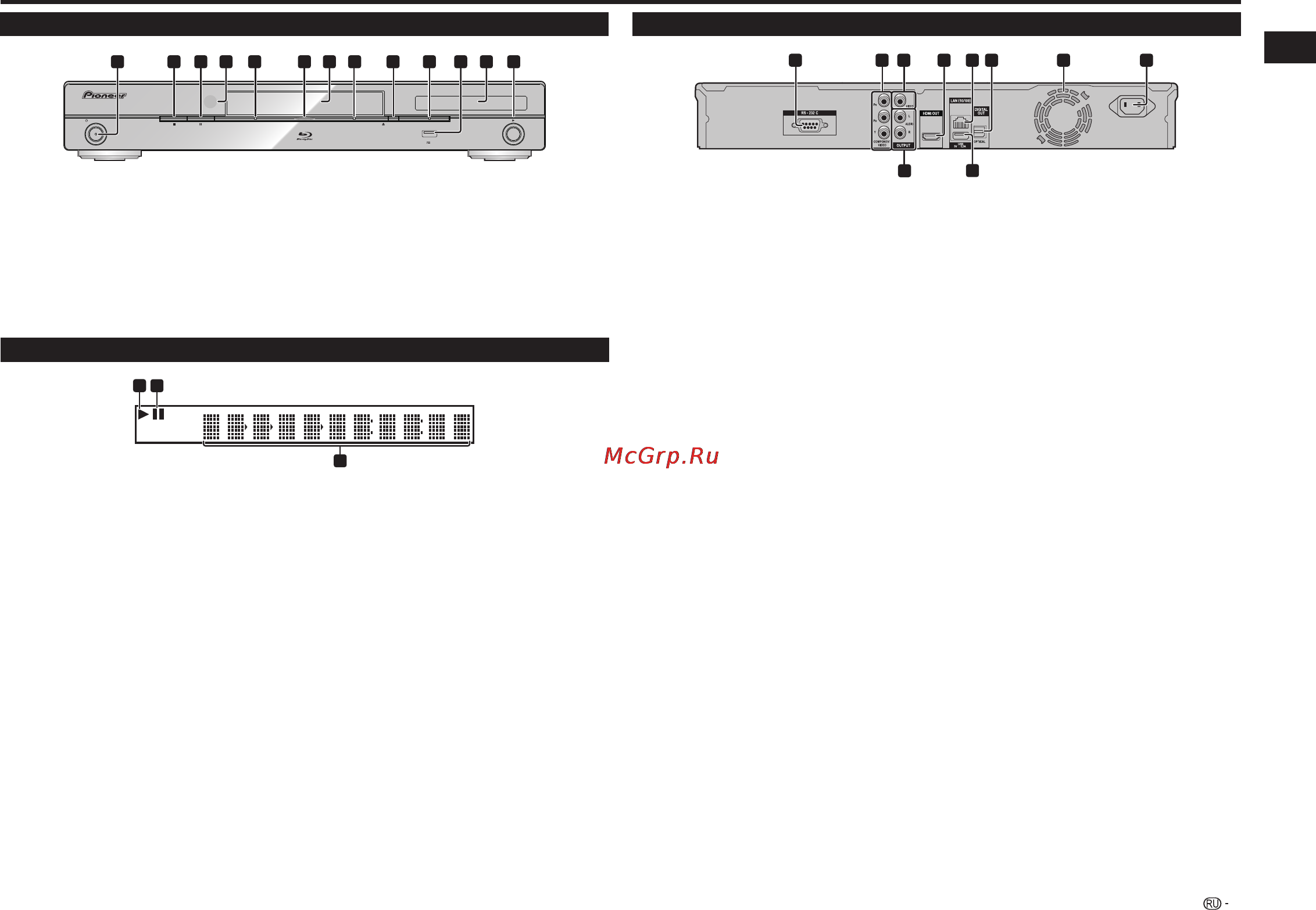

Основной блок (Передняя сторона)
Дисплей передней панели
1
Высвечивается во время воспроизведения.
2
Высвечивается в режиме паузы.
Дисплей счетчика3
Отображает номер главы, раздела, дорожки,
прошедшее время воспроизведения, др.
1
36
2
Названия и функции частей
Основной блок (Задняя сторона)
Названия и функции частей
7
Введение
1 STANDBY/ON (стр. 12)
Индикатор высвечивается при включении
питания. (Только BDP-LX54)
2 (STOP) (стр. 14)
3 (PAUSE) (стр. 17)
Сенсор ДУ (стр. 11)4
Индикатор PQLS (стр. 13)5
Индикатор Blu-ray6
Высвечивается при включении питания.
Лоток диска (стр. 14)7
Индикатор 3D (стр. 21)8
9 OPEN/CLOSE (стр. 14)
Индикатор FL OFF (стр. 13)10
Порт USB (стр. 11 и 23) 11
Дисплей передней панели (см. ниже)12
13 (PLAY) (стр. 14)
Терминал RS-232C (только BDP-LX54)1
Терминал не испо
льзуется.
Гнезда COMPONENT VIDEO OUTPUT 2
(стр. 9)
Гнезда VIDEO OUTPUT (стр. 10)3
Терминал HDMI OUT (стр. 9)4
Терминал LAN (10/100) (стр. 11)5
Терминал DIGITAL OUT OPTICAL (стр. 6
10)
Вентилятор охлаждения7
Вентилятор охлаждения работает, пока
включено питание на данном проигрывателе.
Терминал AC IN (стр. 11) 8
Порт USB (стр. 11 и 23)9
Гнезда AUDIO OUTPUT (стр. 10)10
STANDBY/ON
PQLS
USB
FL OFFOPEN/CLOSE
4 6
11
5
1210 13
3 7 821 9
3D
5 V 0.5 A
BDP-LX54
AC IN
1
2
4 653 8
10
7
9
