Uniel 3M 14,4W ULS-3528-60LED/m-8mm-IP33-DC12V-4,8W/m-3M-WW [2/2] Внимание

Содержание

• Compliant 1
• Меры при обнаружении неисправностей 1
• Назначение 1
• Общие сведения 1
• Основные параметры и характеристики 1
• Правила и условия безопасной эксплуатации меры предосторожности 1
• Правила и условия монтажа подготовка к работе 1
• Правила и условия хранения транспортирования реализации и утилизации 1
• Сертификация 1
• Внимание 2
• Гарантийное обслуживание не осуществляется по следующим причинам 2
• Гарантийные обязательства гарантийный срок 2
• Срок службы 50 0000 часов 2

Похожие устройства

• Mystery MMC-1401 Инструкция по эксплуатации
• Аквафор В100-15 Стандарт 3 шт. Инструкция по эксплуатации
• Аквафор ПРЕСТИЖ синий Инструкция
• Rondell 0815-RD-01 Инструкция по эксплуатации
• Rondell 0711-RD-01 Инструкция по эксплуатации
• Rondell Charm RDA-565 5,6 л Инструкция по эксплуатации
• Rondell Destiny RDS-730 4,8 л Инструкция по эксплуатации
• Rondell 0467-RD-01 Инструкция по эксплуатации
• Oursson CH3010/RD Инструкция по эксплуатации
• Thetford Porta Potti Qube 165 Серый Инструкция по эксплуатации
• Thetford Porta Potti Qube 165 Слоновая кость Инструкция по эксплуатации
• Thetford Porta Potti Qube 365 Белый Инструкция по эксплуатации
• Thetford Porta Potti Qube 335 Белый Инструкция по эксплуатации
• Laplaya Challenger Стальной 1,5 л Инструкция по эксплуатации
• Rondell Stern RDS-092 24 см Инструкция по эксплуатации
• Rondell 0466-RD-01 Инструкция по эксплуатации
• Rondell 0814-RD-01 Инструкция по эксплуатации
• Rondell 0465-RD-01 Инструкция по эксплуатации
• Rondell Marengo RDA-586 3,6 л Инструкция по эксплуатации
• Rondell 0468-RD-01 Инструкция по эксплуатации

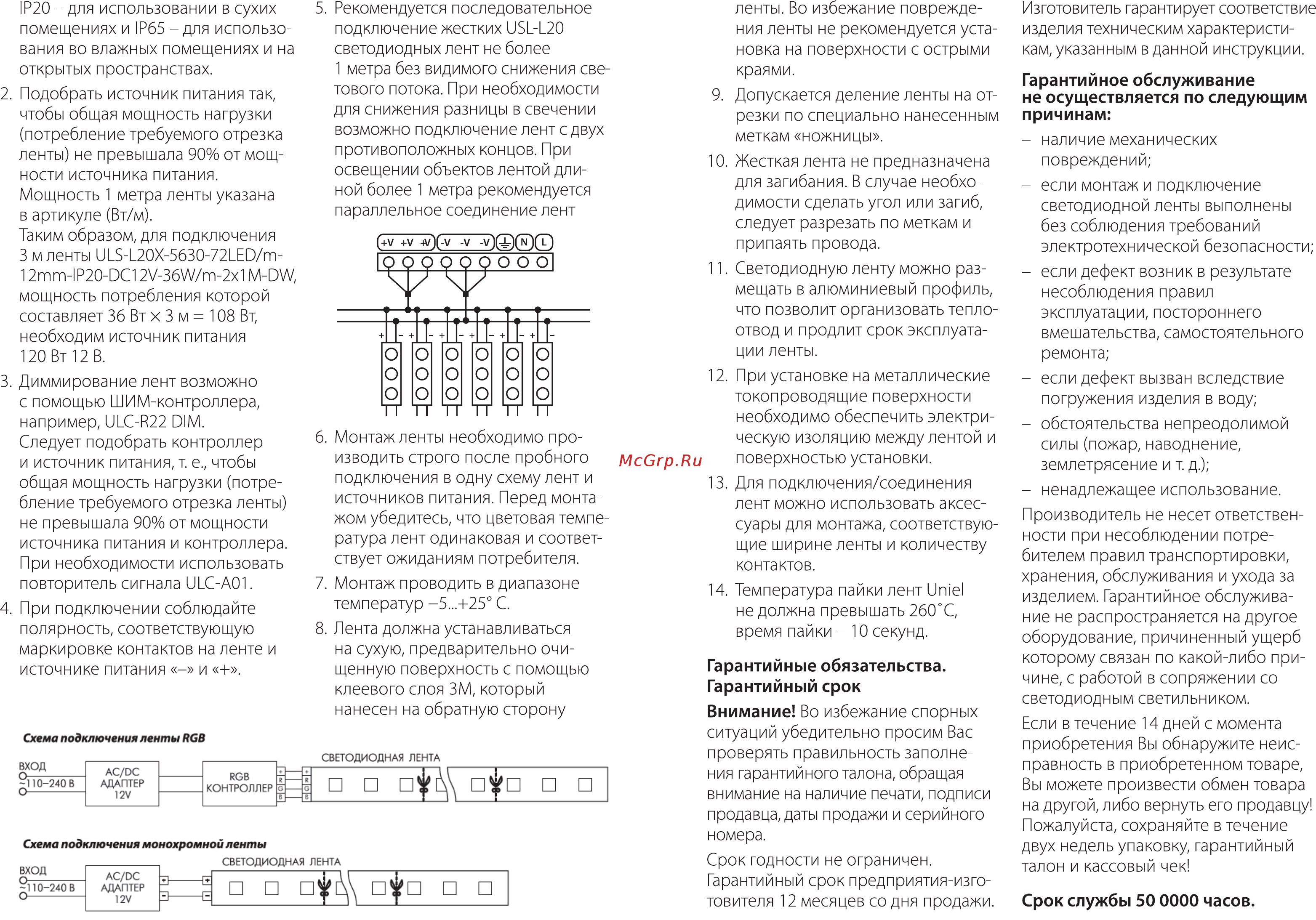

IP20 для использовании в сухих помещениях и IP65 для использо вания во влажных помещениях и на открытых пространствах 2 Подобрать источник питания так чтобы общая мощность нагрузки потребление требуемого отрезка ленты не превышала 90 от мощ ности источника питания Мощность 1 метра ленты указана в артикуле Вт м Таким образом для подключения 3 м ленты ULS L20X 5630 72LED m12mm IP20 DC12V 36W m 2x1 M DW мощность потребления которой составляет 36 Вт х 3 м 108 Вт необходим источник питания 120 Вт 12 В 3 Диммированиелент возможно с помощью ШИМ контроллера например ULC R22 DIM Следует подобрать контроллер и источник питания т е чтобы общая мощность нагрузки потре бление требуемого отрезка ленты не превышала 90 от мощности источника питания и контроллера При необходимости использовать повторитель сигнала ULC A01 4 При подключении соблюдайте полярность соответствующую маркировке контактов на ленте и источнике питания и Схема подключения ленты RGB Схема подключения монохромной ленты 5 Рекомендуется последовательное подключение жестких и51 120 светодиодных лент не более 1 метра без видимого снижения све тового потока При необходимости для снижения разницы в свечении возможно подключение лент с двух противоположных концов При освещении объектов лентой дли ной более 1 метра рекомендуется параллельное соединение лент 6 Монтаж ленты необходимо про изводить строго после пробного подключения в одну схему лент и источников питания Перед монта жом убедитесь что цветовая темпе ратура лент одинаковая и соответ ствует ожиданиям потребителя 7 Монтаж проводить в диапазоне температур 5 250 С 8 Лента должна устанавливаться на сухую предварительно очи щенную поверхность с помощью клеевого слоя ЗМ который нанесен на обратную сторону ленты Во избежание поврежде ния ленты не рекомендуется уста новка на поверхности с острыми краями 9 Допускается деление ленты на от резки по специально нанесенным меткам ножницы 10 Жесткая лента не предназначена для загибания В случае необхо димости сделать угол или загиб следует разрезать по меткам и припаять провода Изготовитель гарантирует соответствие изделия техническим характеристи кам указанным в данной инструкции Гарантийное обслуживание не осуществляется по следующим причинам наличие механических повреждений если монтаж и подключение светодиодной ленты выполнены без соблюдения требований электротехнической безопасности 11 Светодиодную ленту можно раз мещать в алюминиевый профиль что позволит организовать тепло отвод и продлит срок эксплуата ции ленты если дефект возник в результате несоблюдения правил эксплуатации постороннего вмешательства самостоятельного ремонта 12 При установке на металлические токопроводящие поверхности необходимо обеспечить электри ческую изоляцию между лентой и поверхностью установки если дефект вызван вследствие погружения изделия в воду 13 Для подключения соединения лент можно использовать аксес суары для монтажа соответствую щие ширине ленты и количеству контактов ненадлежащее использование 14 Температура пайки лент ип е1 не должна превышать 260 С время пайки 10 секунд Гарантийные обязательства Гарантийный срок Внимание Во избежание спорных ситуаций убедительно просим Вас проверять правильность заполне ния гарантийного талона обращая внимание на наличие печати подписи продавца даты продажи и серийного номера Срок годности не ограничен Гарантийный срок предприятия изго товителя 12 месяцев со дня продажи обстоятельства непреодолимой силы пожар наводнение землетрясение и т д Производитель не несет ответствен ности при несоблюдении потре бителем правил транспортировки хранения обслуживания и ухода за изделием Гарантийное обслужива ние не распространяется на другое оборудование причиненный ущерб которому связан по какой либо при чине с работой в сопряжении со светодиодным светильником Если в течение 14 дней с момента приобретения Вы обнаружите неис правность в приобретенном товаре Вы можете произвести обмен товара на другой либо вернуть его продавцу Пожалуйста сохраняйте в течение двух недель упаковку гарантийный талон и кассовый чек Срок службы 50 0000 часов
