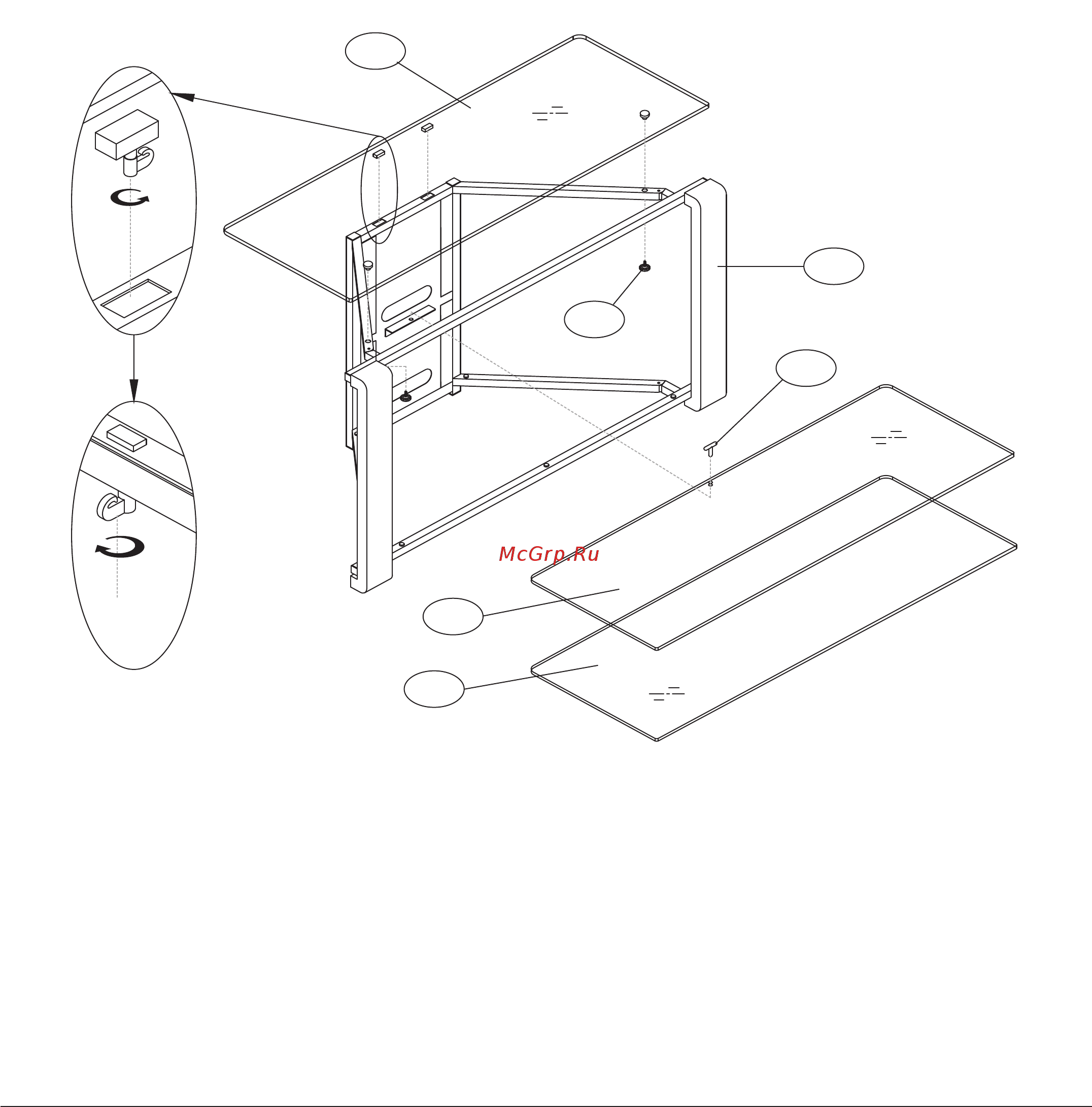

6. Carefully PLACE the Top Shelf (M2) onto the Top Shelf Support Frame of the Frame Assembly (M1). MAKE SURE the Hook Posts (M5) are parallel

to the Frame as you carefully lower the Shelf down into the rectangular openings, as shown in Fig. 4A.

7. Once the Top Shelf (M2) is properly in place, TURN the Hook Posts 90° so that they are perpendicular to the Frame, as shown in Fig. 4B. This will

lock the Top Shelf into place.

8. SCREW two Screw Knobs (M7) from underneath the Top Shelf Support Frame and into the silver discs on the Top Shelf (M2).

BE CAREFUL NOT TO OVERTIGHTEN KNOBS.

9. FROM THE SIDE, Carefully PLACE the Bottom Glass Shelf onto the Glass Pads (M8) on the Bottom Shelf Support Frame of the Frame Assembly

(M1). MAKE SURE the Bottom Shelf is properly in place and level.

10. FROM THE SIDE, Carefully PLACE the Middle Glass Shelf (M3) into place on the Shelf Support Posts (M6) and onto the ledge at the rear of the

Frame Assembly (M1). SECURE the Middle Glass Shelf (M3) by placing a T-Pin (M9) down through the hole in the rear of the Glass Shelf and

through the hole in the ledge located at the back of the Frame Assembly (M1).

6. Avec précaution, DÉPOSER le plateau supérieur (M2) sur le cadre support du plateau supérieur de l’assemblage de cadre (M1). S’ASSURER que

les crochets de montants (M5) sont parallèles au cadre lorsque vous abaissez doucement le plateau sur les ouvertures rectangulaires, comme sur la

figure 4A.

7. Une fois le plateau supérieur (M2) bien en place, TOURNER les crochets de montants à 90o afin qu’ils soient perpendiculaires au cadre, comme sur

la figure 4B. Cela verrouillera le plateau supérieur.

8. VISSER les deux vis des boutons (M7) à partir du dessous du cadre support du plateau supérieur et dans les disques argentés situés sur le plateau

supérieur (M2). NE PAS TROP SERRER LES BOUTONS.

9. À PARTIR DU CÔTÉ, DÉPOSER avec précaution le plateau de verre inférieur sur les tampons d’appui en verre (M8) situés sur le cadre support du

plateau inférieur du cadre d’assemblage (M1). S’ASSURER que le plateau inférieur soit bien en place et au niveau.

10. À PARTIR DU CÔTÉ, DÉPOSER avec précaution le plateau de verre central (M3) sur les montants de soutien du plateau (M6) et sur l’épaulement

arrière du cadre d’assemblage (M1). FIXER SOLIDEMENT le plateau en verre central (M3) en insérant une broche en T (M9) dans le trou arrière du

plateau jusque dans le trou de l’épaulement, situé à l’arrière du cadre d’assemblage (M1).
