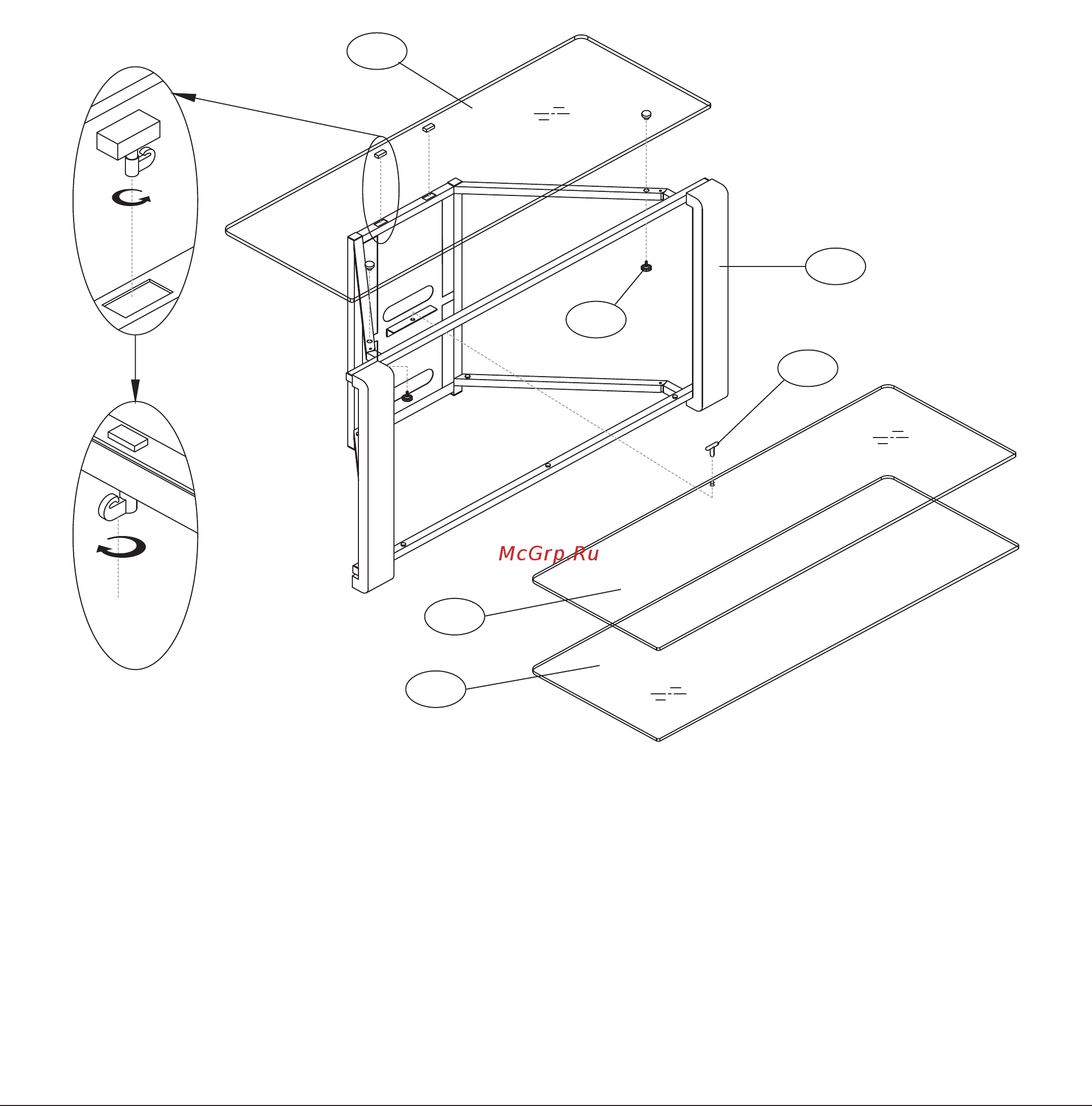

FIG. 4
FIG. 4B
FIG. 4A
M1
M4
M3
M9
M2
M7
6. COLOQUE cuidadosamente el estante superior (M2) sobre el marco de soporte del estante superior de la estructura de marcos (M1). ASEGÚRESE
de que los postes de enganche (M5) se encuentren en dirección paralela al marco a medida que desciende lentamente el estante hasta colocarlo en
las aberturas rectangulares, como se muestra en la Fig. 4A.
7. Una vez que el estante superior (M2) se haya colocado adecuadamente, GIRE los postes de enganche 90° para que se encuentren perpendiculares
al marco, como se muestra en la Fig. 4B. De este modo, el estante superior quedará trabado.
8. ATORNILLE dos perillas de rosca (M7) por debajo del marco de soporte del estante superior en los discos plateados del estante superior (M2). ASE-
GÚRESE DE NO AJUSTAR LAS PERILLAS DEMASIADO.
9. POR EL COSTADO, COLOQUE cuidadosamente el estante de vidrio inferior sobre las almohadillas para vidrio (M8) en el marco de soporte del es-
tante inferior de la estructura de marcos. ASEGÚRESE de que el estante inferior se haya colocado en el lugar correcto y al nivel indicado.
10. POR EL COSTADO, COLOQUE cuidadosamente el estante de vidrio del medio (M3) en los postes de soporte del estante (M6) y sobre el saliente
ubicado en la parte trasera de la estructura de marcos (M1). ASEGURE el estante de vidrio del medio (M3) mediante la colocación de un pasador
en forma de T (M9) por el orificio de la parte trasera del estante de vidrio y el orificio del saliente ubicado en la parte trasera de la estructura de mar-
cos (M1).
6. Осторожно ПОЛОЖИТЕ верхнюю полку (M2) на опорную раму верхней полки рамочной сборной конструкции (M1). УБЕДИТЕСЬ, что штыри-
крюки (M5) остаются параллельными раме, когда вы будете опускать полку вниз, вставляя штыри в прямоугольные отверстия, как показано
на рис. 4A.
7. После того как верхняя полка (M2) встанет на свое место, ПОВЕРНИТЕ штыри-крюки на 90°, чтобы они были перпендикулярны раме, как
показано на рис. 4B. Таким образом, верхняя полка будет зафиксирована на своем месте.
8. ВКРУТИТЕ два регулировочных винта (M7) снизу опорной рамы верхней полки в серебряные диски, расположенные на верхней полке (M2).
БУДЬТЕ ОСТОРОЖНЫ, НЕ ЗАТЯГИВАЙТЕ ВИНТЫ СЛИШКОМ ТУГО.
9. Осторожно ВСТАВЬТЕ нижнюю стеклянную полку на прокладки для стекла (M8) на опорной раме нижней полки рамочной сборной
конструкции (M1). Убедитесь в том, что нижняя полка встала на свое место и выровнена в горизонтальном положении.
10. Осторожно ВСТАВЬТЕ среднюю стеклянную полку (M3), чтобы она встала на опорные штыри (M6) и на выступ на задней части рамочной
сборной конструкции (M1). ЗАКРЕПИТЕ среднюю стеклянную полку (M3), продев Т-образный штырь (M9) сквозь отверстие на задней части
стеклянной полки в отверстие на выступе, расположенном на задней части рамочной сборной конструкции (M1).
