Pyccкий
52
• Прикрепите центральный держатель к нижнему
центральному отверстию на задней панели телевизора
с Плоским Экраном при помощи двух, имеющихся в
комплекте винтов.
1. Сначала ввинтите винт в
круглое отверстие.
2. Затем ввинтите винт в
овальное отверстие.
Винты для установки
громкоговорителей
(M5 × 10 мм)
Держатель громкоговорителя
(центральный)

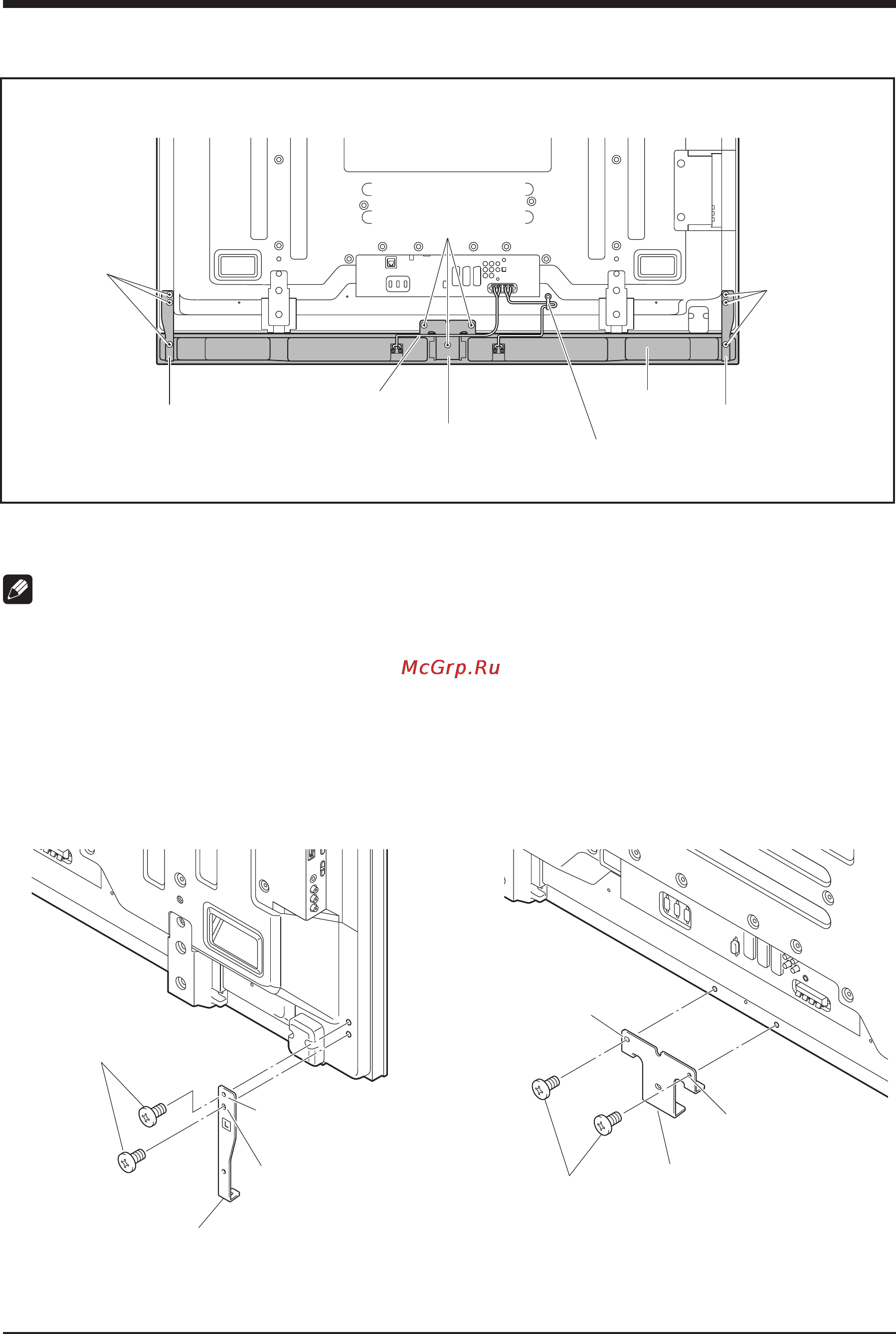

УСТАНОВКА НА ТЕЛЕВИЗОРЕ С ПЛОСКИМ ЭКРАНОМ
Держатель
громкоговорителя (правый)
Держатель
громкоговорителя (левый)
Громкоговоритель
Держатель громкоговорителя
(центральный)
Телевизор с Плоским Экраном с установленным громкоговорителем
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Кабельный зажим
(аксессуары телевизора с Плоским Экраном)
Кабель громкоговорителя
При использовании подставки-столика:
ВНИМАНИЕ:
До того как крепить громкоговоритель, пожалуйста, прикрепите столик-подставку модели PDK-TS35 (или другой столик-
подставку телевизора с Плоским Экраном Pioneer) к телевизору с Плоским Экраном.
1. Прикрепите держатели громкоговорителей к задней панели телевизора с
Плоским Экраном.
• Прикрепите держатели к правой и левой сторонам внизу
– с правой и левой стороны задней панели телевизора с
Плоским Экраном при помощи имеющихся в комплекте
винтов.
1. Сначала завинтите
винт в верхнем
винтовом отверстии.
2. За
тем завинтите винт
в винтовом
отверстии прямо под
верхним отверстием.
Винты для установки
громкоговорителей
(M5 × 10 мм)
Держатель громкоговорителя (левый)
(Показано прикрепление держателя к
левой стороне. С правой стороны
крепление производится тем же образом.)
